VL6180X接近环境光传感卫星板结构

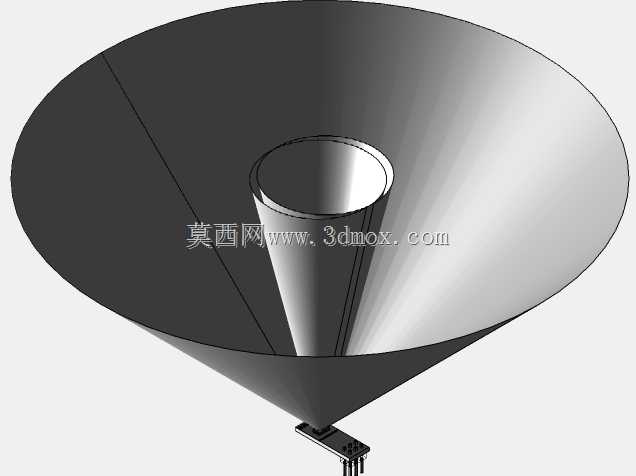

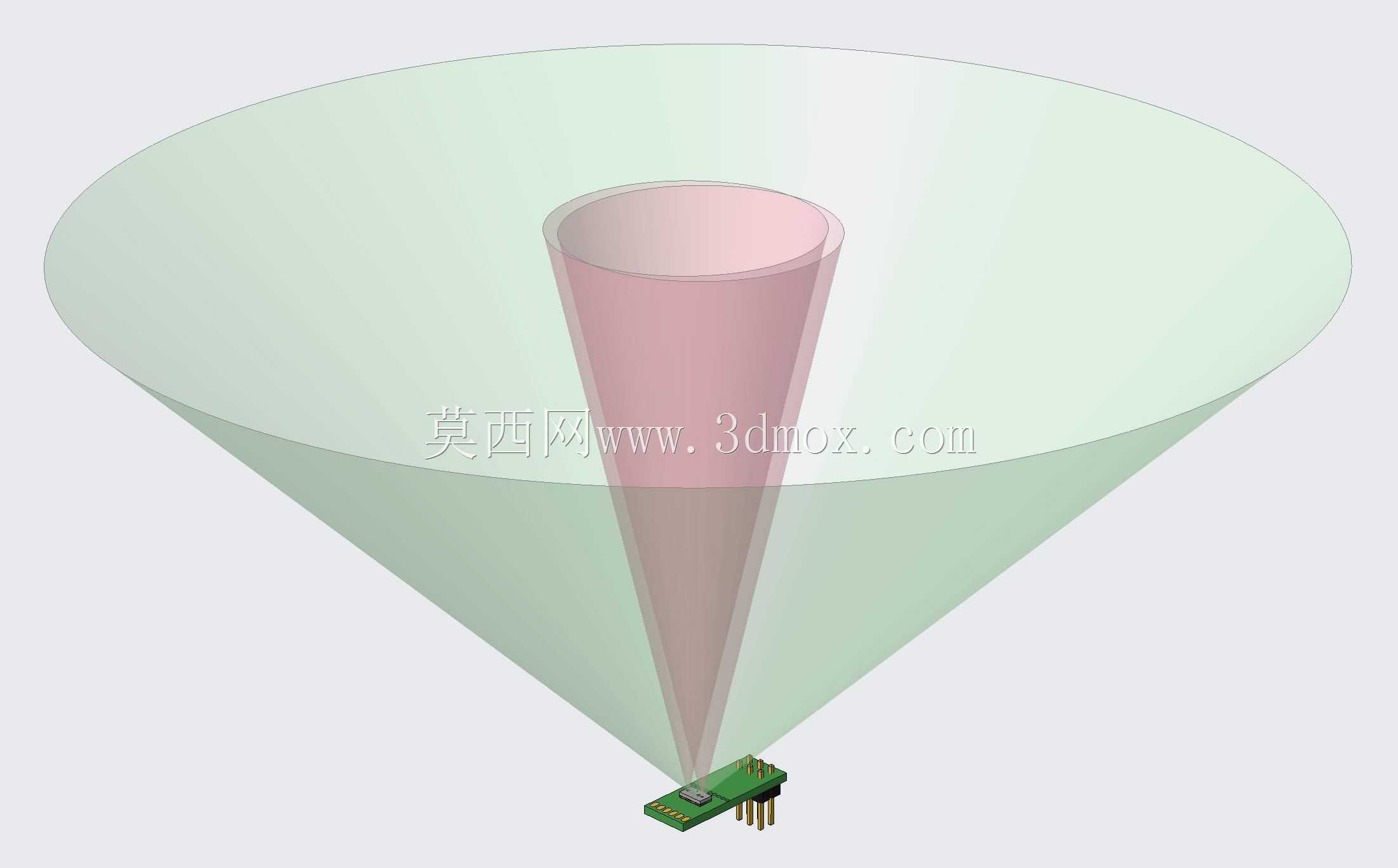

这款传感卫星板的核心搭载VL6180X集成传感芯片，可同时实现接近检测、手势识别与环境光采集三类功能，在消费电子、智能穿戴、工业触控设备、小型无人机避障场景中都有广泛适配空间。从结构设计来看，板体采用标准FR-4玻纤基材制作，整体为规整矩形布局，核心传感芯片布置在板体靠前的居中位置，芯片周边预留了均匀分布的测试焊盘，方便生产阶段的功能校准与性能抽检，板体边缘排布的8个金色半孔焊盘，既可以作为直插引脚焊接到主控载板上，也能配合排座实现快速插拔替换，适配不同的开发调试需求。板体后侧引出的6根直插排针采用标准2.54mm间距设计，兼容通用面包板与常规开发板的引脚排布，不需要额外定制转接结构就能快速搭建测试电路，排针长度控制在合理范围，既保证焊接后的结构强度，也不会因为引脚过长导致安装时与周边元器件产生干涉。设计阶段充分考虑了传感芯片的光路需求，芯片上方没有布置任何遮挡结构，板体对应芯片安装位置做了局部沉台处理，让芯片感光面与板体表面保持合适的高度差，避免板体边缘的阻焊层反光干扰测距精度，同时板体上预留的圆形安装标记点，可配合SMT贴片机实现高精度自动化贴片，提升批量生产的装配一致性。从安装边界来看，板体整体厚度控制在1.6mm标准PCB厚度范围内，加上排针与芯片的总高度不超过12mm，在紧凑的设备内部空间中也能灵活布置，不需要为模块预留过大的安装空腔。板体表面的焊盘做了沉金处理，既提升了焊接可靠性，也能在长期使用过程中避免焊盘氧化导致的接触不良问题，排针选用黄铜镀金材质，插拔寿命满足多次调试替换的使用需求。在功能实现层面，这款卫星板将传感芯片的所有通讯引脚全部引出，支持I2C通讯协议与主控单元进行数据交互，不需要额外增加信号转换电路就能直接接入主流的微控制器最小系统，板体上没有布置多余的冗余元器件，整体结构紧凑简洁，既可以作为独立的传感模块直接集成到终端产品中，也能作为开发阶段的功能验证模块，帮助工程师快速完成接近感应、环境光亮度调节、简单手势识别这类功能的原型验证，缩短产品的开发周期。
