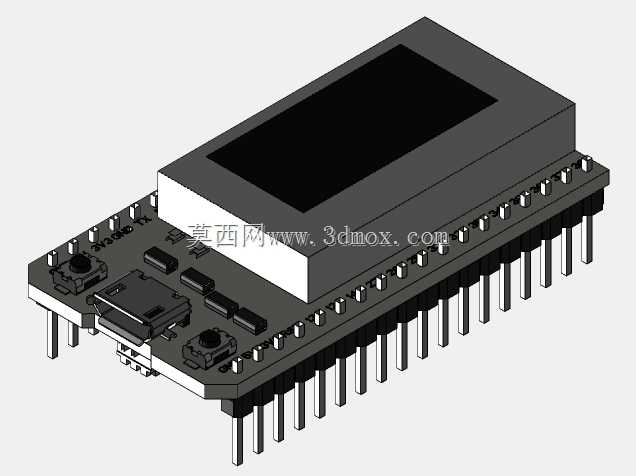

带OLED屏的WiFi开发板精准结构模型

在嵌入式硬件开发、物联网终端样机试制的场景中，开发板的外壳适配、安装结构设计往往是样机落地前容易被忽略却直接影响成品可靠性的环节，这款带OLED显示屏的WiFi开发板结构模型，完全围绕实际结构设计需求搭建，所有外形特征、接口位置、突出部件的尺寸都严格对照实物测绘还原，可直接用于外壳设计、安装工位定位、整机装配干涉检查等工作。从实际使用场景来看，这类WiFi开发板常被用于物联网节点原型搭建、小型智能设备主控、无线数据采集终端核心板，多数开发者在做定制化外壳时，往往因为没有精准的板级三维数据，需要反复打样调整开孔、避让位置，既浪费加工成本也拖慢项目进度，这个模型把板载的所有部件都做了精准还原：板体边缘的排针引脚每一根的位置、伸出长度、直径都和实物一致，板面上的两个轻触按键的凸起高度、按压行程对应的结构余量都做了预留，顶部的OLED显示模块的屏幕黑区、边框包边、模块整体高出PCB板的高度都完全匹配实物，板侧的USB接口的开口尺寸、接口深度、周围的元件避让空间也都做了准确刻画，甚至板上的贴片电容、电阻这类小型元件的高度都做了还原，避免外壳装配时出现元件顶壳的问题。设计思路上完全服务于结构设计需求，没有做多余的外观美化，所有特征都以实际装配边界为核心：PCB板的四个角的倒角尺寸、安装孔的位置和孔径都严格对应实物，排针的排布间距完全遵循通用的2.54mm排针标准，方便开发者在做外接扩展模块时直接对齐引脚位置，OLED屏幕的显示区域边界也做了明确区分，方便外壳做视窗开口时直接对齐边界，不用再反复测量屏幕的可视区范围。在安装边界的处理上，模型把板体所有超出PCB平面的部件的最大轮廓都做了清晰的表达：最高处为OLED模块的顶面，最低处为排针引脚的末端，板侧USB接口的突出长度、按键的凸起高度都标注了明确的轮廓边界，在做外壳内腔设计时，可以直接提取模型的外轮廓做内腔偏移，预留0.2-0.3mm的装配间隙即可，不需要再额外核对每个部件的高度。对于做嵌入式设备结构设计的工程师来说，这类精准的板级模型可以直接导入装配环境，和外壳、电池、外接传感器等部件做装配干涉检查，提前发现排针和外壳筋位冲突、USB接口和外壳开口不对齐、屏幕视窗偏移这类常见的结构问题，大幅减少样机打样的迭代次数，也能在设计初期就确定整机的内部堆叠方案，合理规划内部空间，避免因为板卡尺寸估算错误导致的整机尺寸超标问题。
