首尔半导体P7大功率LED发射极结构设计

这款大功率LED发射极的结构设计，核心围绕高功率密度下的散热与电气连接可靠性展开，适配手持强光照明、工业设备补光、车载辅助光源等对光通量输出有高要求的应用场景。从实际使用需求出发，该器件额定工作电流下可实现近千流明的光输出，工作电压区间覆盖常规锂电供电范围，无需额外设计复杂的升压转换电路，可直接适配多数便携照明设备的供电架构。

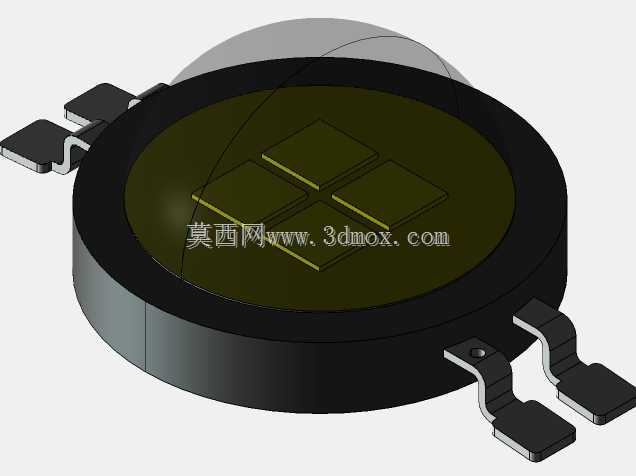

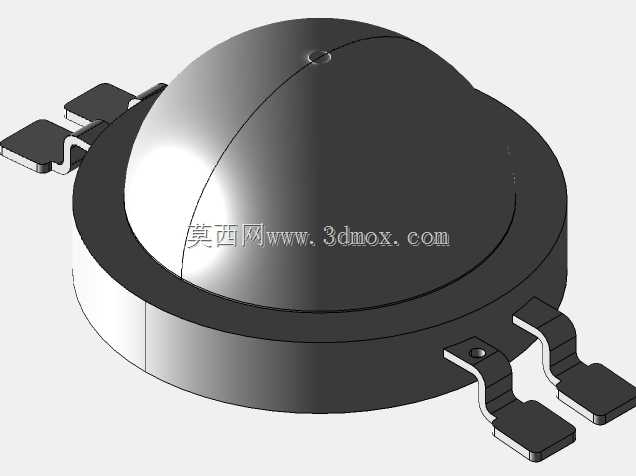

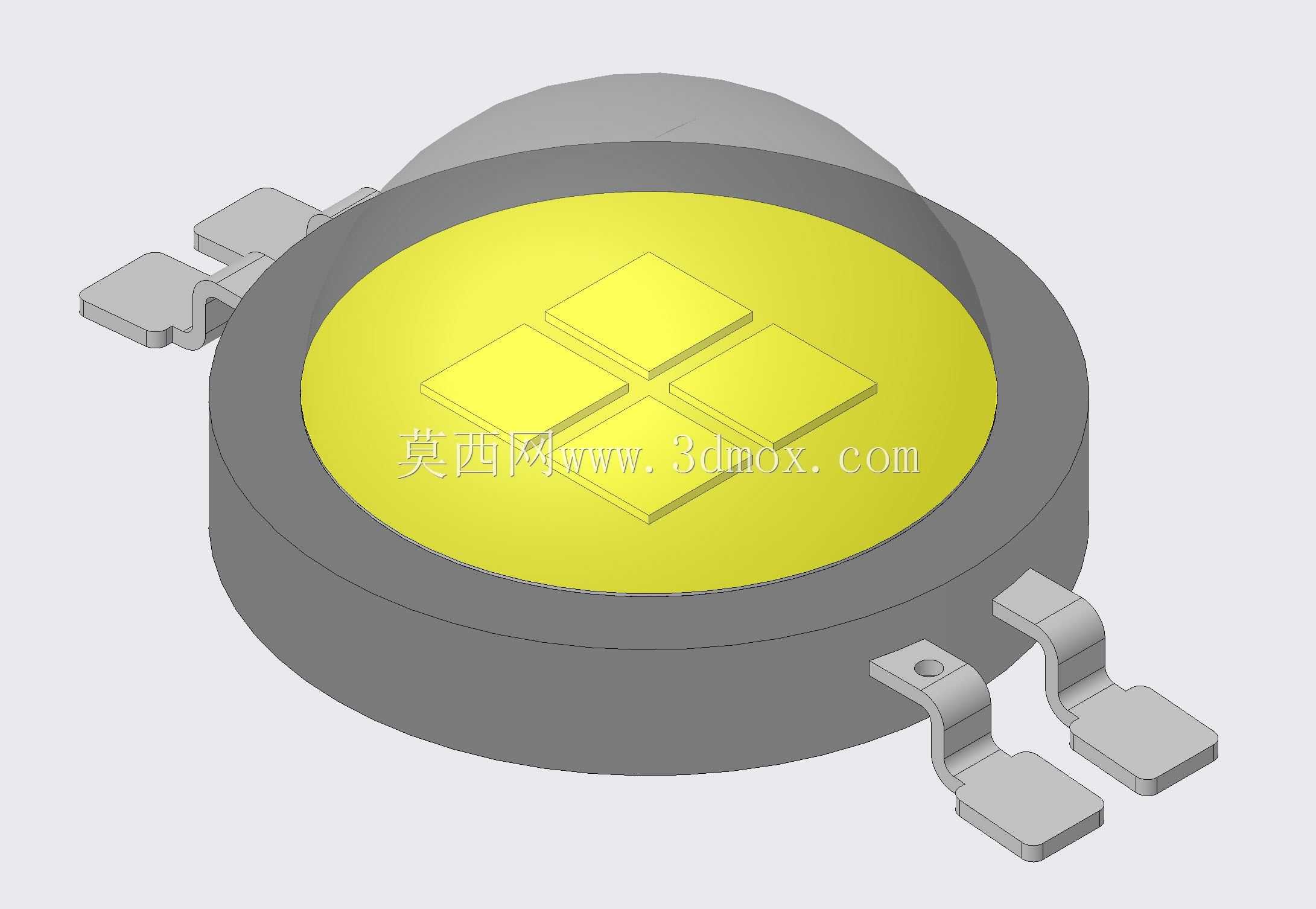

结构设计上，器件采用圆形基座封装形式，四个引脚分两侧对称排布，引脚末端做加宽焊盘设计，既满足大电流通过时的载流能力要求，也能在回流焊接过程中增大焊锡接触面积，降低虚焊风险，同时对称布局可抵消焊接过程中热胀冷缩产生的应力，避免长期使用后引脚脱焊。发光区域位于基座中心圆形区域，内部四颗发光芯片呈矩阵排布，保证出光均匀性，外围的封装透镜采用半球形轮廓，可对芯片发出的光线做初步配光，减少后续光学透镜设计的复杂度。

安装边界方面，器件整体厚度控制在小尺寸范围内，圆形基座直径适配常规大功率LED的安装开孔尺寸，引脚伸出长度兼顾PCB板插装与表面贴装两种工艺的兼容需求，设计时预留的引脚弯折余量，可适配不同厚度的散热基板安装，无需额外定制转接结构。基座主体采用高导热材质作为热沉，可直接与铝基板、铜散热片贴合，将芯片工作产生的热量快速导出，避免高温导致的光衰加速问题，热沉与引脚之间做绝缘隔离处理，防止安装过程中出现短路风险。

在结构细节处理上，引脚与基座的连接位置做了圆弧过渡，既提升引脚的抗弯折能力，避免组装过程中引脚断裂，也能减少电流通过时的尖端放电风险。发光面外围的封装圈做了台阶式设计，可与配套的反光杯、透镜做定位配合，组装时无需额外调整光轴位置，提升整机组装的效率。整体结构没有多余的冗余设计，所有特征都围绕大电流工作下的可靠性、组装便利性、散热效率三个核心需求展开，可直接导入照明产品的结构设计中，作为核心光源部件使用，设计时已考虑批量生产的工艺可行性，所有倒角、拔模角度都符合注塑与冲压加工的工艺要求，不会出现生产制造环节的结构缺陷。
