BME280大气传感器 breakout板结构设计

这款BME280大气传感模块的三维建模，核心服务于嵌入式检测设备的外壳适配、安装位预留与整机结构验证工作，建模过程完全还原实物的装配边界与接口特征，能直接导入各类整机装配体完成干涉检查。从实际应用场景来看，这类传感模块常被集成到户外气象监测终端、室内环境质量检测仪、无人机飞行高度辅助检测单元、智能家居环境感知节点中，需要在紧凑的设备内部完成固定，同时避让周边的走线、其他电路模块与结构支撑件，因此精准的三维模型能大幅减少结构设计阶段的反复打样次数。

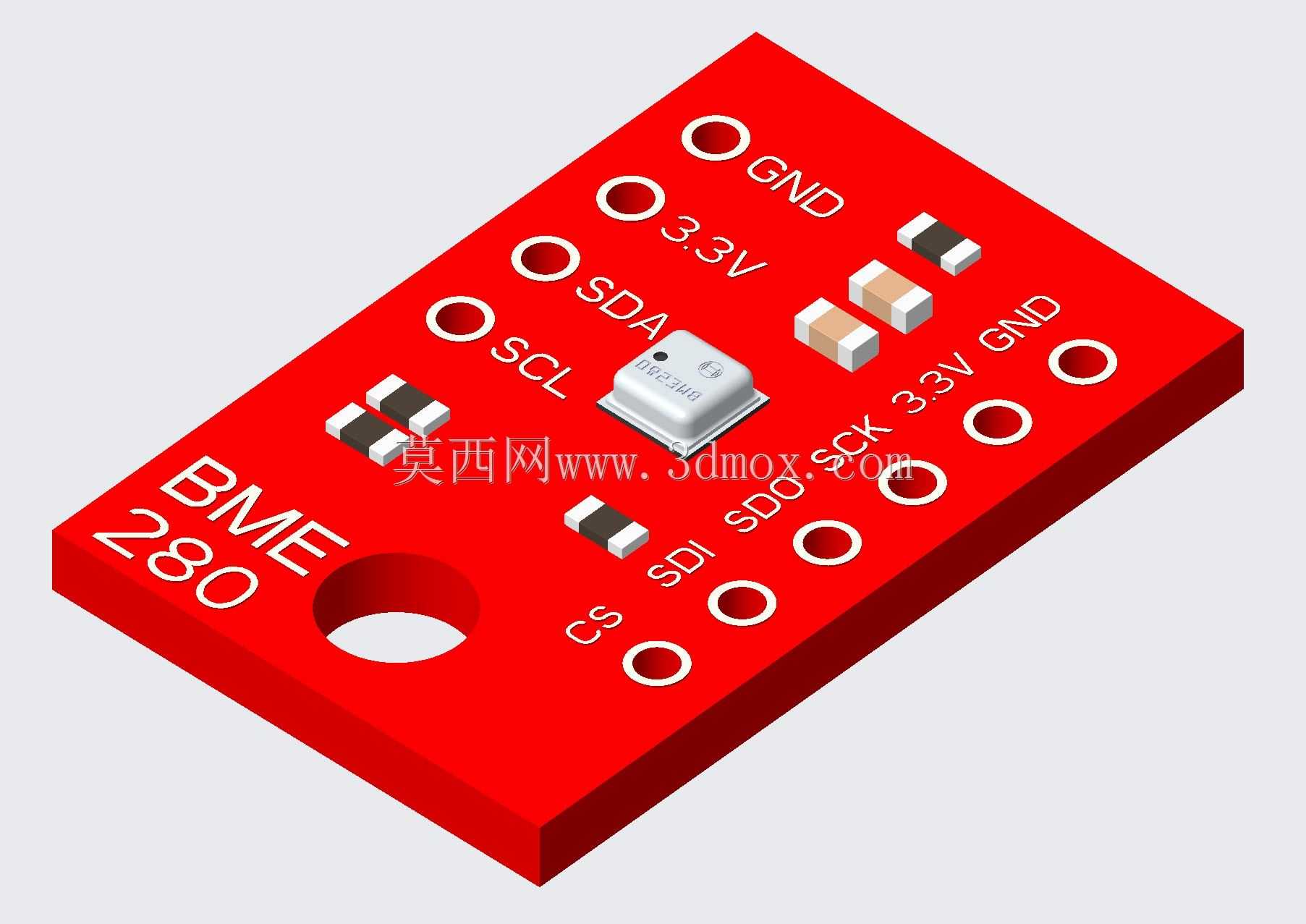

模块本体采用红色FR-4玻纤板作为基底，板载的BME280传感芯片位于板面中心区域，周边排布了去耦电容等必要的无源器件，所有元件的高度、占位都按照实物尺寸还原，避免结构设计时出现元件顶壳的问题。板边预留的安装孔位完全按照实物的孔径、孔位坐标建模，设计外壳时可以直接匹配对应的定位柱，不需要额外测量孔位参数。接口引脚沿板边一侧排布，分别对应电源、地、I2C与SPI通讯的相关引脚，建模时还原了焊盘的凸起高度，方便设计人员评估接插件焊接后的整体高度，预留足够的走线与接插空间。

设计思路上完全遵循实物的布局逻辑，板角的半圆形安装避让位也做了精准还原，方便在空间受限的设备内采用螺丝固定或者卡扣固定的方式安装，不会出现板边与固定结构干涉的问题。板面的丝印标识也做了对应还原，方便装配阶段的引脚识别，避免接线错误。从安装边界来看，整个模块的厚度包含板基、元件与焊盘的总高度控制在合理范围内，板型为规则矩形，除安装孔外无外凸结构，能适配大部分紧凑的嵌入式设备安装空间，在做外壳设计时，只需要在传感芯片对应位置预留透气开孔，就能保证大气参数检测的准确性，不需要额外调整模块的安装角度。

建模时还考虑了模块在不同安装姿态下的空间占用，比如垂直安装、水平贴装时的周边预留空间，能帮助结构设计人员快速评估不同安装方案的可行性，在设备内部空间分配阶段就完成模块的布局优化，避免后期因为空间不足重新调整整体结构。对于需要做三防涂覆或者灌封处理的应用场景，模型也还原了所有元件的轮廓，方便计算涂覆材料的用量，评估灌封后的整体重量与外形变化。
