马赫架构桌面级熔融沉积成型设备

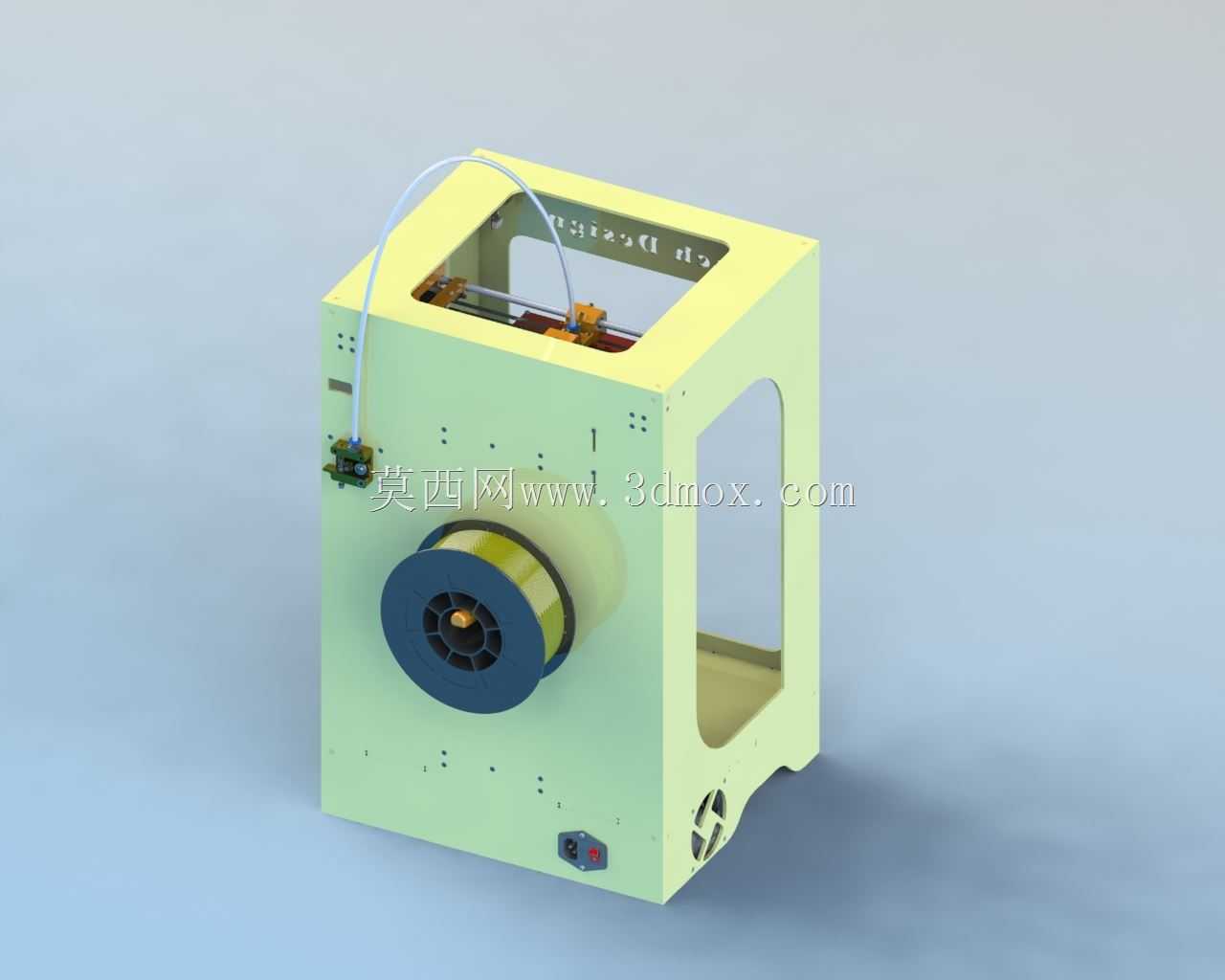

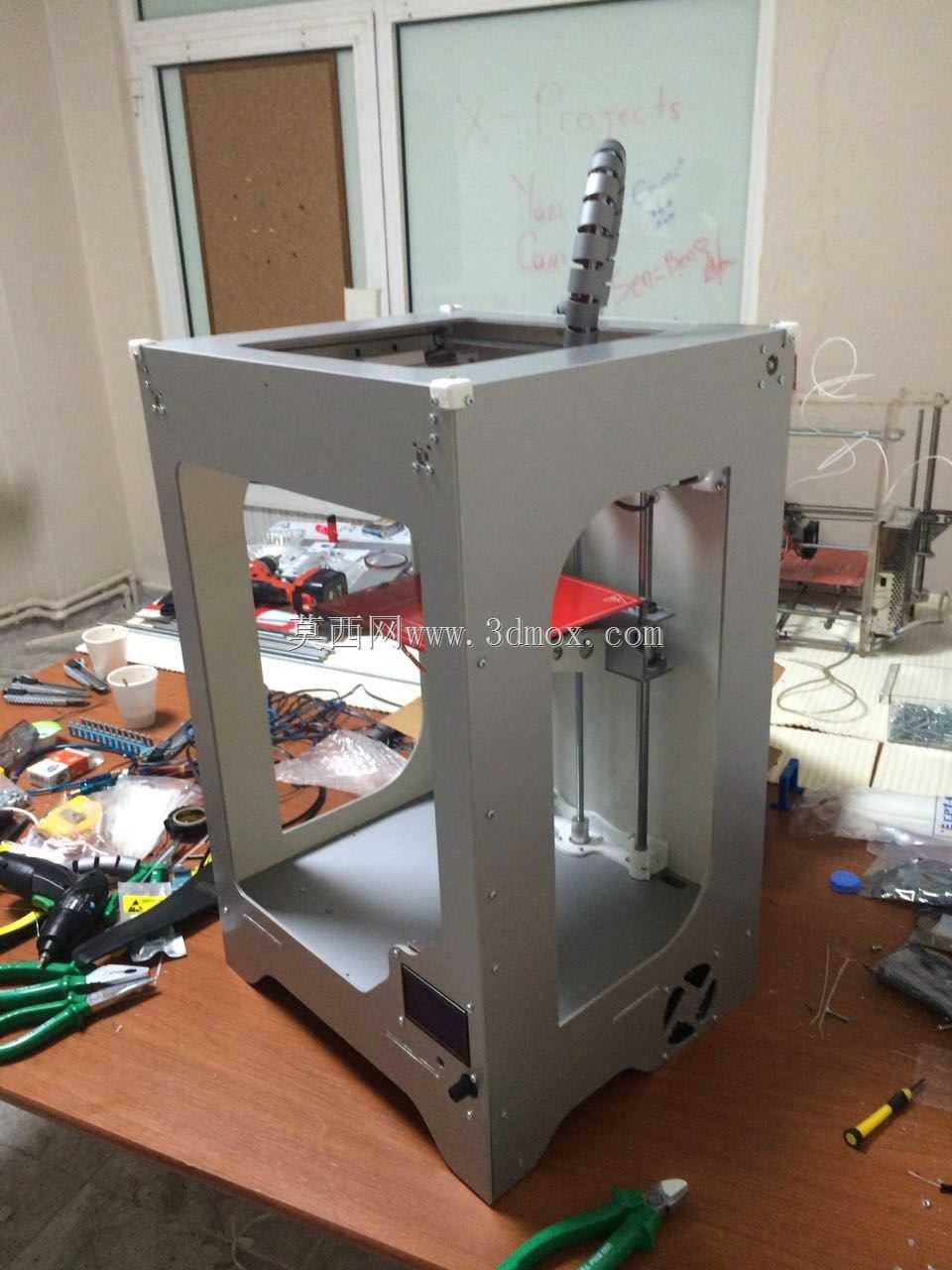

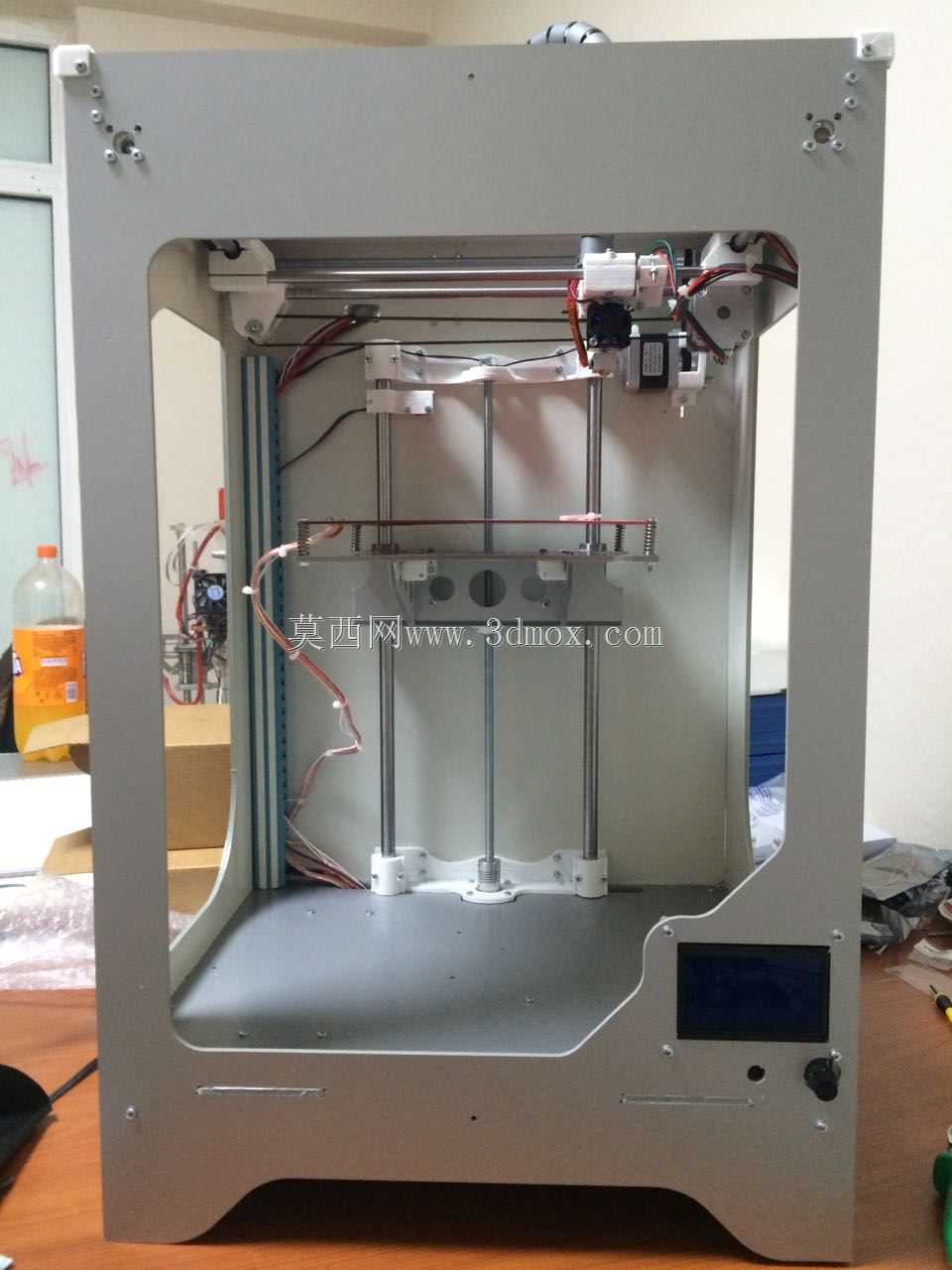

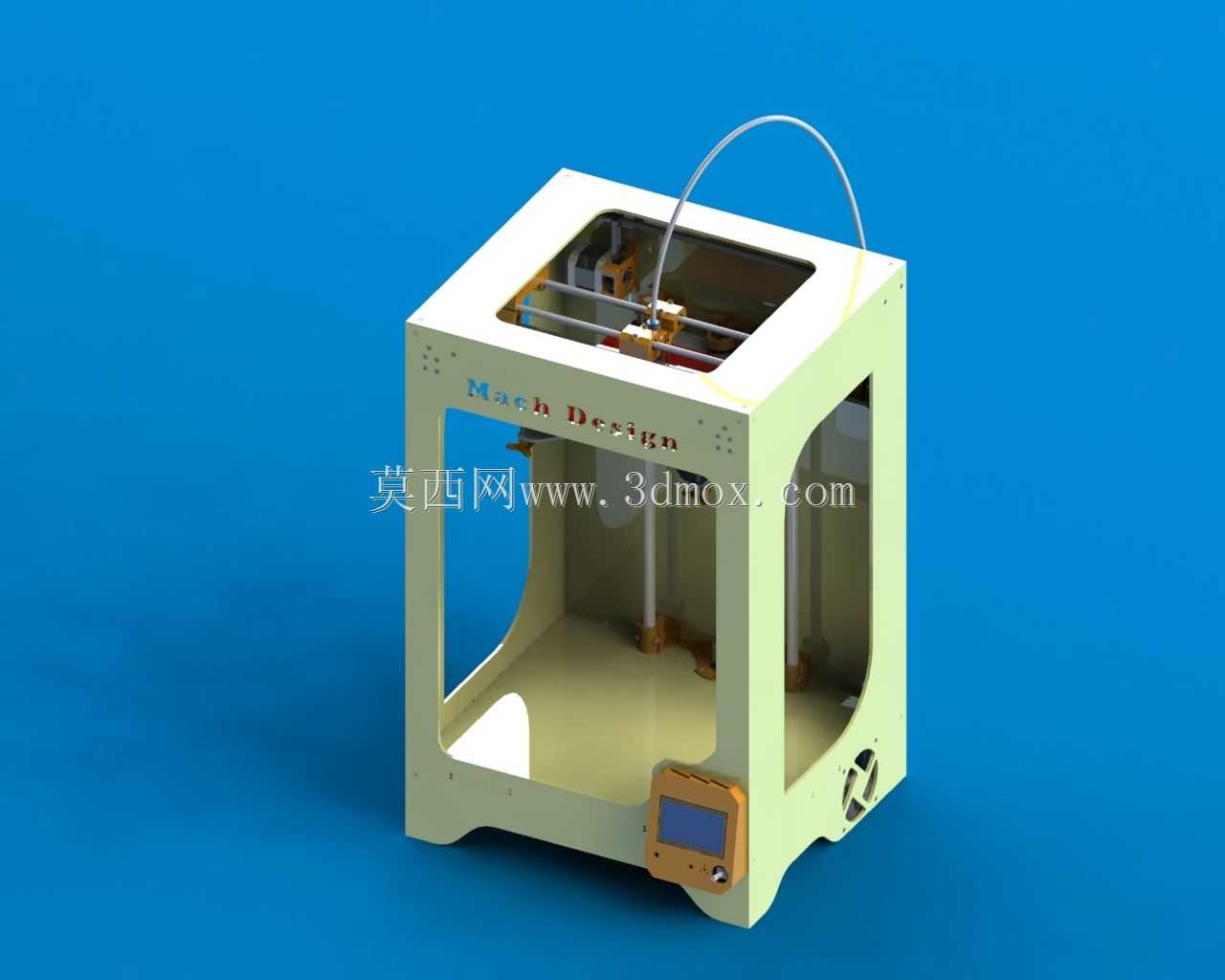

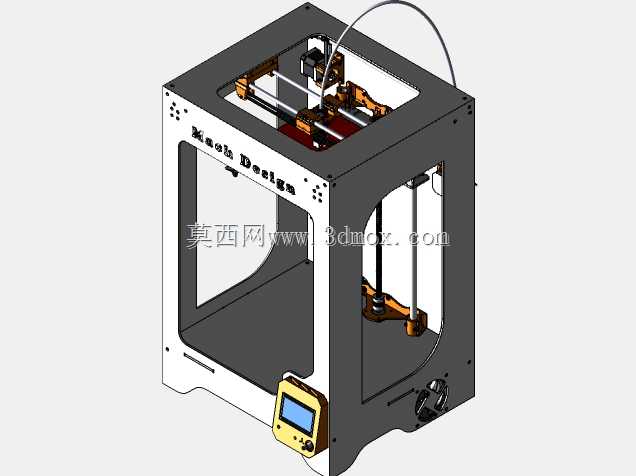

这款桌面级熔融沉积成型设备，主要面向个人创客工作室、中小学校科创教学场景、小型产品研发团队的手板快速打样需求，可直接打印PLA、ABS等常见热塑性耗材，完成结构验证件、创意摆件、教学演示模型的快速制作，无需依赖外部加工供应链，能大幅缩短小批量原型的迭代周期。设备整体采用立式箱型框架布局，底部预留了足够的电气元件安装空间，将主控板、电源模块集中布置在底座腔体内，既降低了整机重心提升放置稳定性，也能缩短电气走线长度，减少运动部件的走线拖拽干扰。框架主体采用钣金折弯拼接结构，四个边角做了圆弧过渡处理，既避免锐边造成的操作磕碰，也能提升框架整体的抗扭刚度，减少高速运动时的结构共振。正面设置了大尺寸透明观察窗，可全程观察打印过程中的耗材成型状态，及时发现翘边、堵头等异常问题，侧面预留的镂空区域既可以减轻整机重量，也能形成自然对流风道，帮助成型腔快速散热，避免腔体内温度过高导致的耗材软化变形。设备顶部集成了远端送料机构，通过聚四氟乙烯送料管将耗材输送至打印头位置，这种送料布局可以减轻运动端的负载重量，提升X、Y轴运动的响应速度，降低高速打印时的惯性冲击。运动系统采用光轴导轨搭配同步带传动的组合，X、Y轴负责打印头的平面轨迹运动，Z轴采用双丝杆同步驱动结构，带动成型平台做垂直方向的精准进给，保证层厚控制的一致性，打印平台调平结构设置在平台底部四个角点，配合前置的触控人机交互界面，可直接在屏幕上完成参数设置、打印进度监控、温度调节等操作，无需外接电脑即可完成脱机打印。整机的安装边界适配常规的桌面工作台尺寸，底部预留的走线槽可将电源线、数据线统一规整，避免桌面布线杂乱，侧面预留的风扇安装位可根据打印耗材的特性选配辅助散热风扇，针对不同耗材的成型温度需求调整散热效率。设备的耗材进料口设置在顶部框架位置，搭配耗材导向管，可避免耗材缠绕打结，打印头位置集成了加热块、喉管、喷嘴的一体化组件，后期维护更换喷嘴时无需拆解过多结构，降低日常运维的难度。框架上预留的多个安装孔位，支持后期加装自动调平传感器、耗材断料检测模块等扩展配件，可根据实际使用需求升级设备功能，无需重新制作主体框架。
