八二极管配置TL平滑器电路板结构

在桌面级FDM3D打印设备的运动控制链路里，步进电机驱动端的信号平滑处理一直是容易被忽略却直接影响成型质量的环节，这款搭载八颗二极管的TL平滑器，正是针对该场景做的硬件适配方案。从实际装机的应用反馈来看，这类平滑模块通常串接在驱动板与步进电机的接线回路之间，不需要改动原有设备的固件参数，仅靠硬件层面的信号续流与波形修整，就能把步进电机细分驱动时产生的电流尖峰做平滑处理，最直观的效果就是打印过程中电机运行的高频啸叫会明显降低，同时XY轴联动换向时的顿挫感减轻，最终在打印件表面减少因为电机振动带来的层纹重影，尤其是在小尺寸精密零件打印、高速打印工况下，这种改善效果会更加突出。

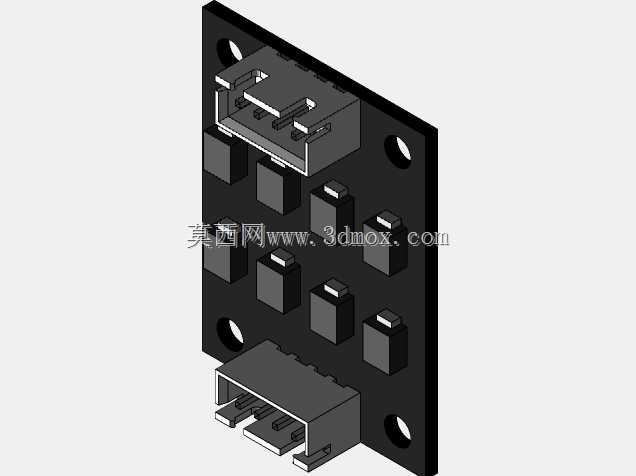

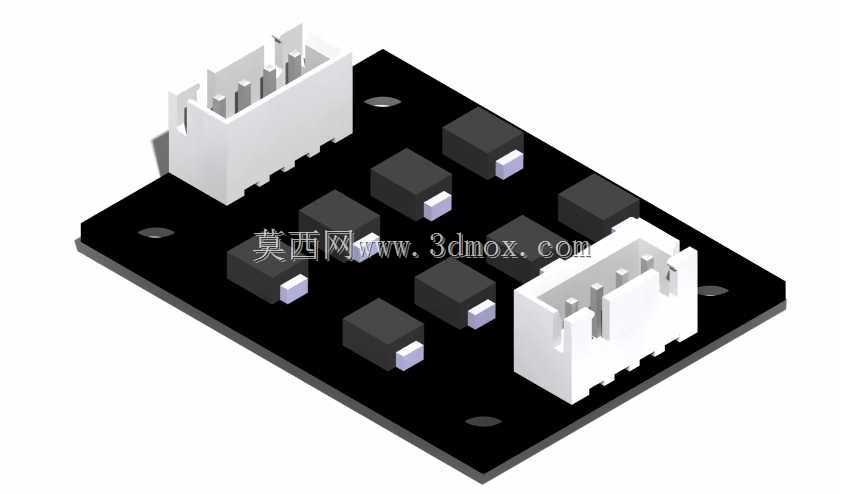

从结构设计层面看，整块模块采用黑色FR-4玻纤基板作为载体，基板四个角预留了标准的沉头安装孔，安装孔位的间距适配多数3D打印机电控仓内的通用安装位，既可以用M3螺丝直接固定在型材的槽位安装面上，也能配合尼龙扎带做悬空固定，不会和周边的驱动板、电源模块产生结构干涉。基板上的八颗二极管采用规则阵列排布，每颗二极管的引脚焊接位置都做了加宽焊盘处理，既保证大电流工况下的载流能力，也方便后期维修更换元件；基板两端对称布置了白色的插拔式接线端子，端子的针脚定义和常规42型步进电机的线序完全匹配，不需要额外改线，直接对插就能完成接线，端子的卡扣结构可以避免设备运行振动导致的接线松脱。

设计过程中特意将二极管的排布做了等距间隔，每颗元件之间预留了足够的散热间隙，即便长时间连续打印，模块的工作温度也能维持在合理区间，不会出现过热导致的元件性能衰减。基板的边缘做了圆角处理，避免安装时划伤线材或者操作人员的手部，整体厚度控制在常规PCB板的标准厚度范围内，不会占用过多的电控仓空间，不管是入门级的桌面打印机还是改装的高速机型，都能兼容适配。不同于集成在驱动板上的平滑电路，这种独立模块化的设计可以根据实际需求灵活加装，哪怕是已经组装完成的设备，也能在不拆解整体电控结构的前提下完成加装，大幅降低了改装的门槛。
