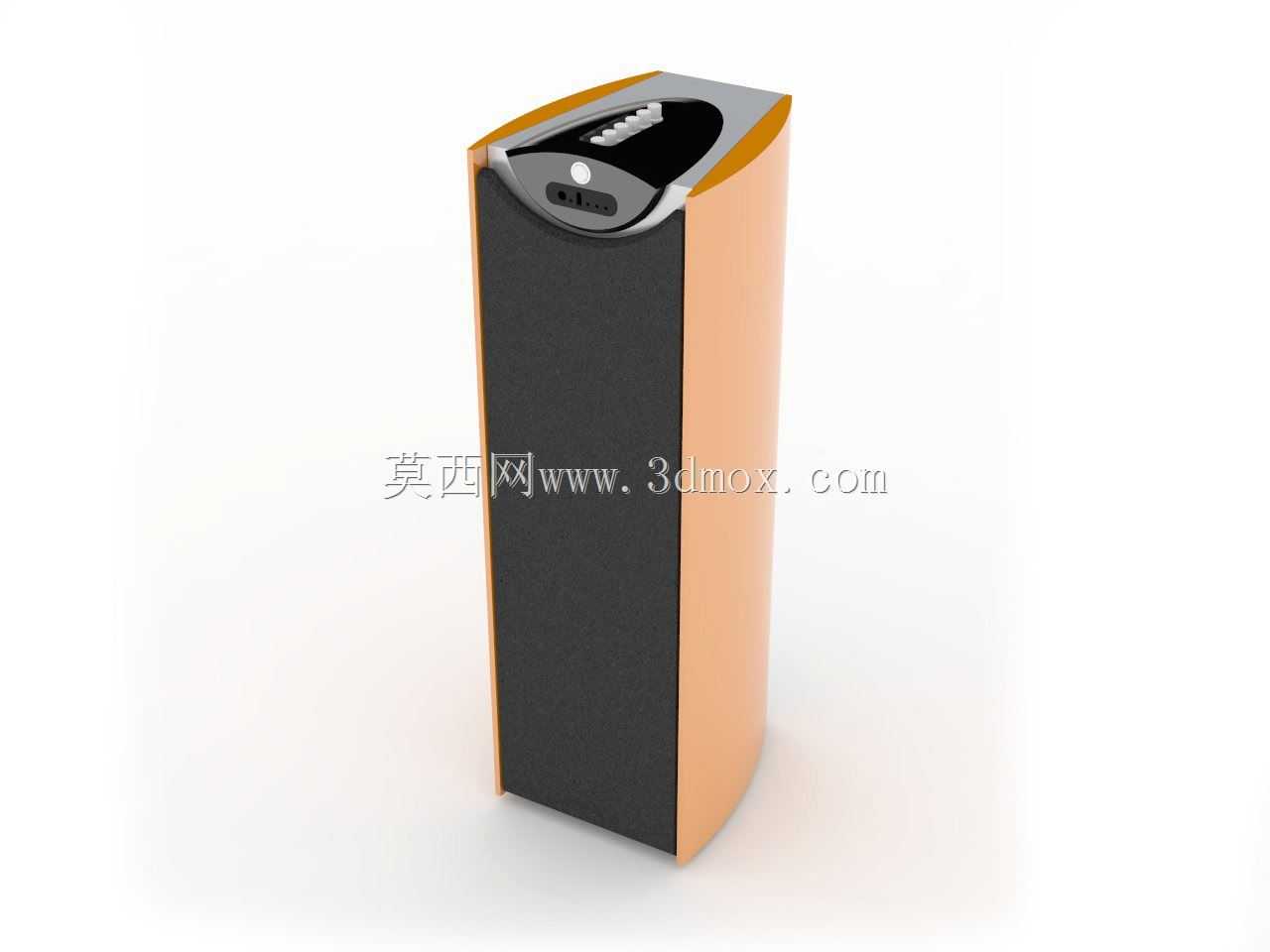

橙黑配色立式家用音频扬声器结构设计

这款立式扬声器的结构设计，首先围绕家用近场听音场景做了适配，日常可放置在客厅电视柜侧边、书房桌面旁侧，也可作为桌面影音系统的副箱搭配主音响使用，承担中高频音频回放的功能，顶部预留的操控按键区域，可直接完成音量调节、音源切换、蓝牙配对等基础操作，无需额外借助遥控设备，适配日常居家使用的便捷操作需求。从结构设计思路来看，整体采用竖置修长的柱形轮廓，底部做了微弧收边处理，既减少了放置时的磕碰风险，也能让箱体与放置平面的接触更稳定，避免大音量播放时箱体产生共振位移。箱体正面采用大面积透声网罩覆盖，网罩后方对应全频发声单元的安装位，单元安装座做了密封减震结构设计，通过环形减震胶圈将单元与硬质箱体壳体隔开，减少单元工作时的振动传递到壳体产生多余谐振，保障音质还原度。侧边采用暖橙色曲面壳体，与正面黑色网罩形成视觉区分，曲面过渡处做了R角处理，没有尖锐棱角，适配居家环境的使用安全需求，尤其是有孩童的家庭场景，能降低磕碰受伤的概率。顶部的操控区域做了内凹式设计，按键采用凸起式硅胶按键，按键下方的PCB板通过螺丝固定在顶部内壳的安装柱上，接线从壳体内部的走线槽延伸至箱体底部的功放板区域，内部走线预留了足够的活动余量，避免装配时拉扯线材导致接线松脱。从安装边界来看，整体竖置结构的底面投影为窄长方形，占用桌面或柜面的横向空间较小，放置时仅需要预留略大于底面尺寸的平整平面即可，箱体背部预留了壁挂安装孔位，也可通过壁挂支架固定在墙面使用，壁挂安装时需要注意预留背部接线的操作空间，接线区域距离墙面至少保留20mm的间隙，方便音频线、电源线的插拔操作。箱体内部的腔体做了分隔设计，将发声单元的后腔与功放电路板的安装腔隔开，避免单元振动影响电路板上电子元件的焊接可靠性，同时后腔填充了适量的吸音棉，用于吸收腔体内的驻波，优化低频回放的质感。功放板安装在箱体底部的独立安装位，通过导热胶将功率芯片与底部的金属散热片贴合，散热片外露在箱体底部的通风槽处，工作时产生的热量可通过自然对流散出，保障长时间工作的稳定性。箱体的装配采用卡扣加螺丝的组合固定方式，侧边橙色壳体与内部骨架通过隐藏式卡扣预固定，再从底部拧入固定螺丝完成锁紧，既保证了外观面没有外露的螺丝孔影响视觉整体性，也方便后续售后拆解维修，拆解时仅需要卸下底部螺丝即可分离外壳，完成内部元件的更换检修。
