立式异形多单元有源音箱结构设计

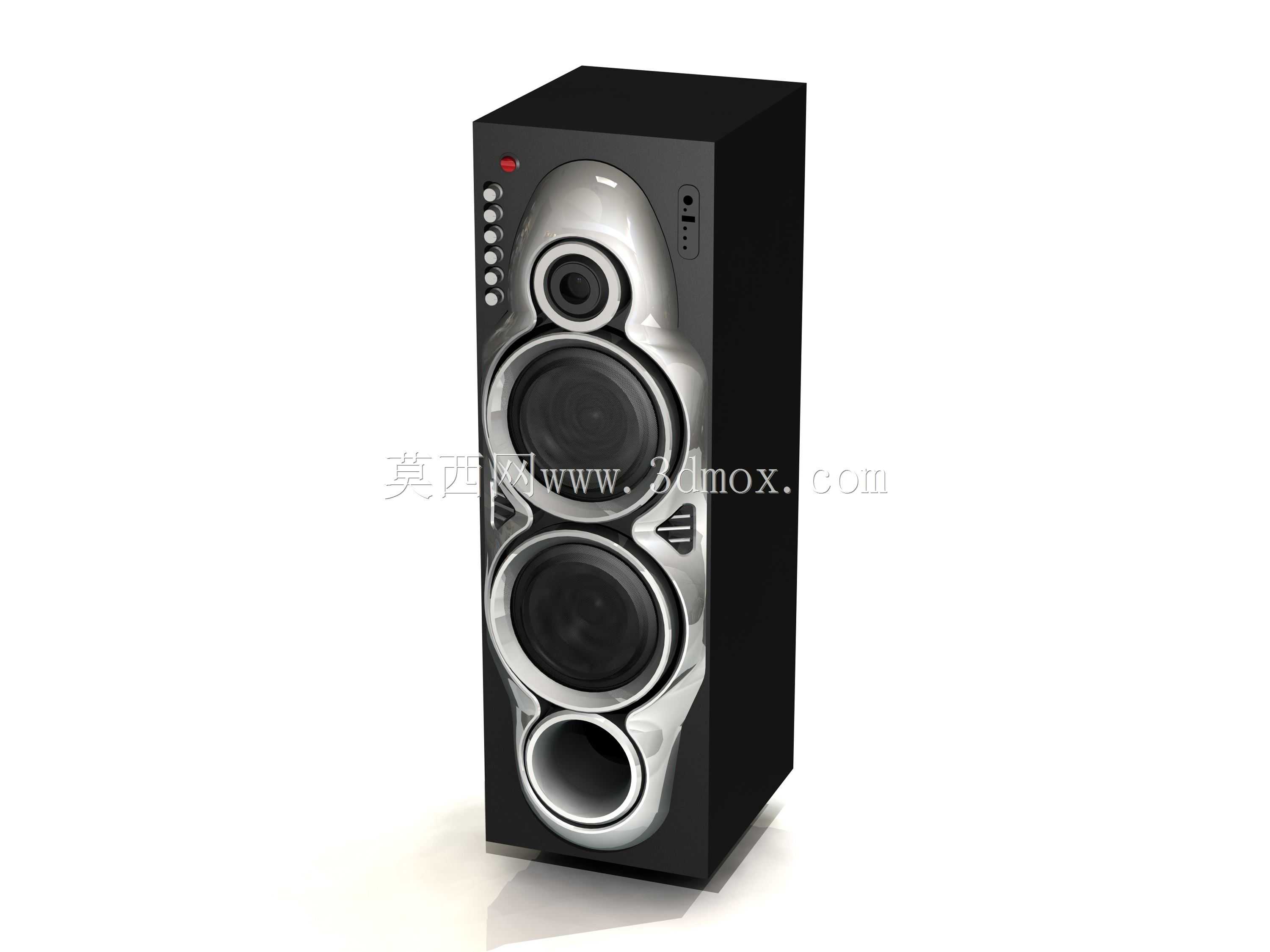

这款立式异形有源扬声器的结构设计，首先围绕家用客厅影音、小型工作室近场监听这类核心应用场景展开，区别于传统方正箱体的规整造型，前障板采用流线型曲面过渡设计，并非单纯追求视觉差异化，核心是通过曲面轮廓打散单元发声时的障板衍射效应，减少中高频段的声波反射干扰，让轴向频响曲线更平直。从功能布局来看，箱体采用垂直堆叠的多单元配置，最上方为1英寸软球顶高音单元，下方依次排布两只4英寸中音单元与一只6.5英寸长冲程低音单元，各单元的声中心处于同一垂直轴线上，可保证不同频段声波的相位一致性，避免垂直方向的声像偏移。箱体侧面集成了调节旋钮与信号接口，包含高低音增益调节、总音量控制以及音频输入端口，内置功率放大模块的安装位预留了散热间隙，功放板与箱体侧壁之间设计有导热衬垫贴合位，可将工作热量传导至木质箱体侧面散出，避免长时间大功率工作下的过热保护触发。设计阶段首先依据单元的Thiele-Small参数计算箱体净容积，异形曲面的内部腔体通过加强筋做分隔，既提升箱体整体刚性，减少大音量下的箱振谐振染色，也将低音单元的后腔与中高音单元做半隔离处理，避免低音单元的大振幅气流干扰中高音单元的正常工作。安装边界方面，箱体底部设计有可调节的橡胶脚垫安装位，脚垫高度调节范围为5-12mm，可适配不平整的地面放置场景，保证箱体放置的水平度，避免因倾斜导致的单元受力不均；箱体整体高度为820mm，宽度210mm，深度320mm，放置时需预留后侧至少100mm的散热与接线空间，侧面接口区域需预留150mm的操作空间，方便插拔线材与调节参数。前障板的曲面造型在建模时通过多段曲率连续的样条曲线构建，单元安装沉台的公差控制在±0.1mm，保证单元安装后与障板表面齐平，避免台阶带来的声波衍射；箱体外壳的银色装饰件采用卡扣加胶粘的复合固定方式，既保证外观面无外露螺丝的整洁度，也方便后期售后拆解维修。
