桌面级FDM3D打印机主控控制电路板

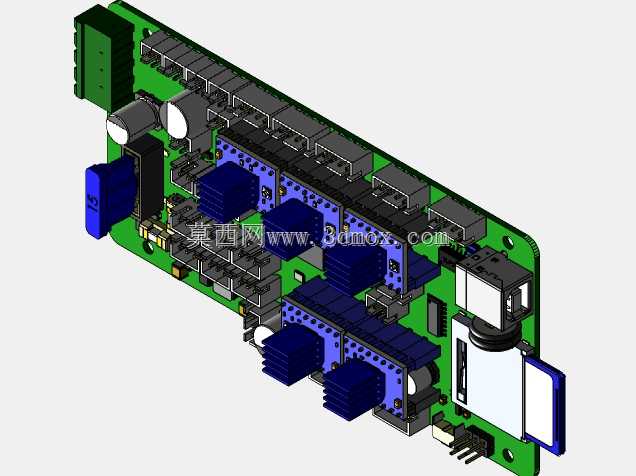

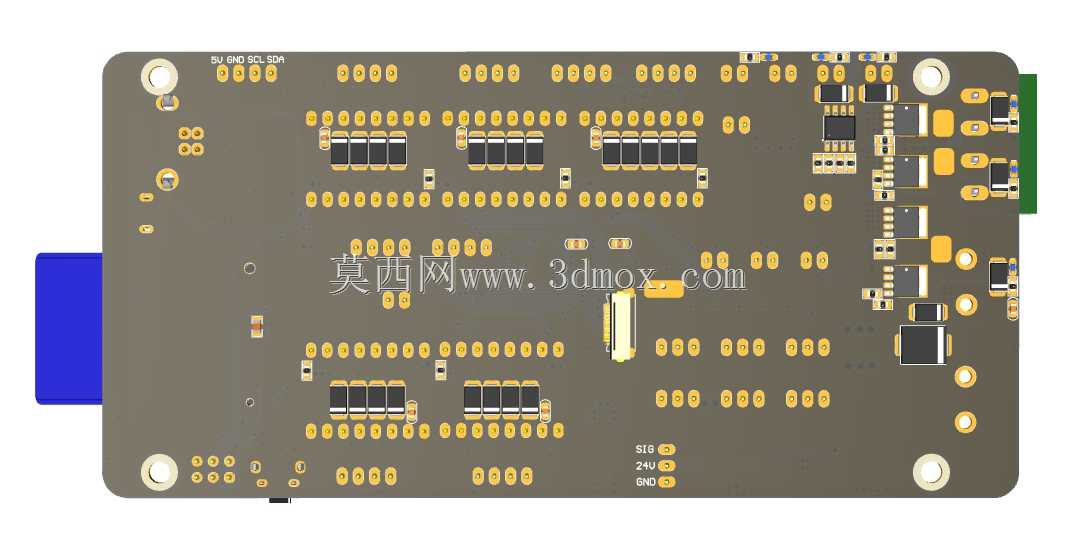

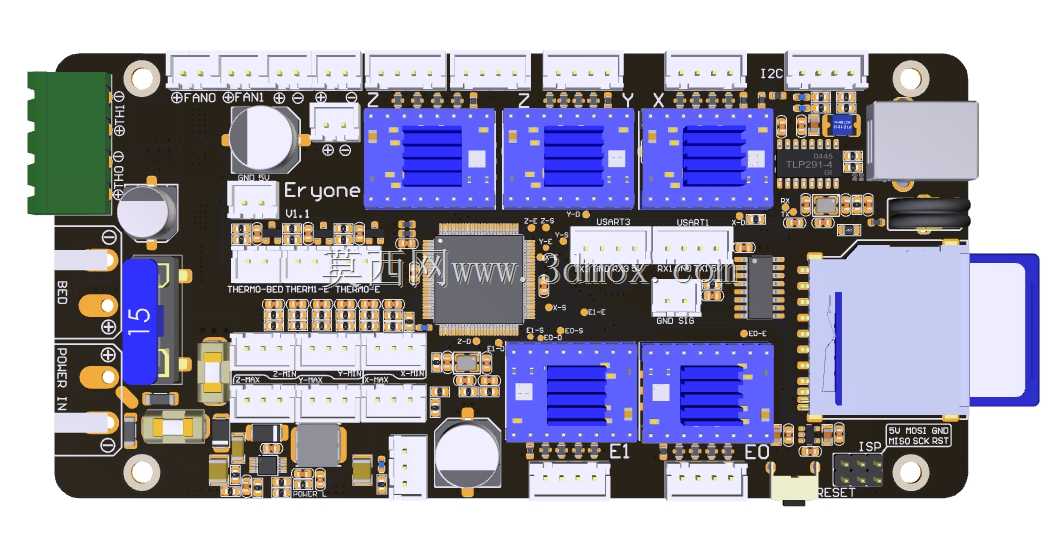

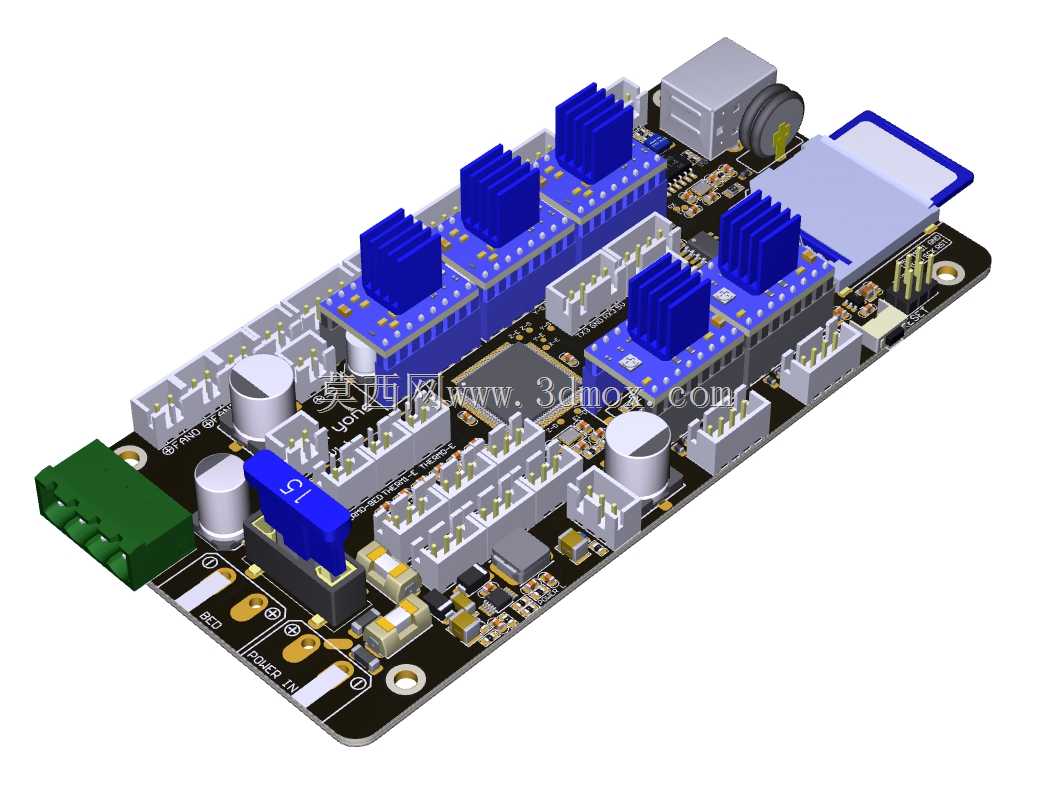

这款控制板是桌面级熔融沉积成型3D打印机的核心主控硬件，主要面向个人DIY改装、小型桌面商用3D打印设备的电控系统搭建场景，承担设备运行过程中所有运动指令解析、温度信号采集、执行元件驱动的核心功能，是整台3D打印机的运算与控制中枢。从实际使用场景来看，这类控制板普遍适配单喷头、双喷头等不同构型的FDM打印设备，可同时对接X/Y/Z三个运动轴的步进电机，以及1-2路挤出机步进驱动，板载的五路步进驱动安装位均预留了标准步进驱动模块的插装接口，可根据实际负载需求选配不同细分参数的驱动模块，驱动模块上方预留的散热片安装空间，能够保证长时间连续打印过程中驱动芯片的工作温度维持在合理区间，避免高温导致的驱动丢步、设备停机问题。板载的接口布局完全围绕3D打印机的实际接线需求设计，左侧的绿色大电流接线端子用于连接整机电源输入，可承载12V/24V直流供电的大电流传输需求，周边分布的多组白色排线接口分别对应限位开关、热端加热棒、热床温控探头、散热风扇等外围元件的接线，不同接口的引脚定义做了防呆设计，能够降低组装过程中的接线错误概率。板载的USB接口可直接连接上位机进行联机打印，旁边预留的SD卡插槽支持脱机打印功能，无需持续连接电脑即可读取G代码文件完成打印作业，板载的蜂鸣器元件可在打印完成、设备故障时发出提示音，方便操作人员及时掌握设备运行状态。从设计思路来看，整板采用黑色PCB基板，元件排布充分考虑了装机后的走线便利性，常用的接线接口全部布置在板卡边缘位置，避免装机后接线被机身结构件遮挡，板卡的安装孔位完全匹配主流开源3D打印机的安装孔距，可直接替换同规格的老旧控制板完成设备升级，不需要额外修改机身的安装结构。板卡的外形尺寸适配标准的电控盒安装空间，安装边界预留了足够的绝缘间隙，固定后不会与机身的金属结构件发生接触短路，板上的电容、电阻等被动元件全部采用工业级选型，能够适应打印过程中电控仓内的温度波动，减少长期使用后的元件虚接、失效问题。实际装机测试过程中，该控制板的运动脉冲输出稳定，温度采集精度控制在±1℃范围内，可支持最高1/256细分的步进驱动配置，能够有效降低运动过程中的电机震动，提升打印成品的表面质量，同时板载的过流保护电路可在加热回路、电机回路出现短路时及时切断输出，避免故障扩大损坏其他核心元件。
