Ery丰塔控制器控制电路板结构设计

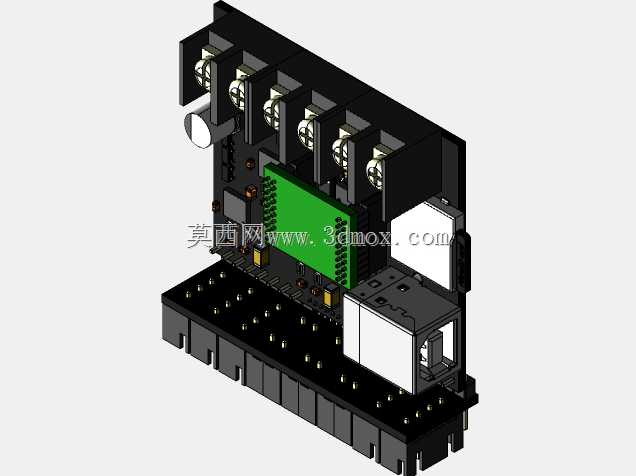

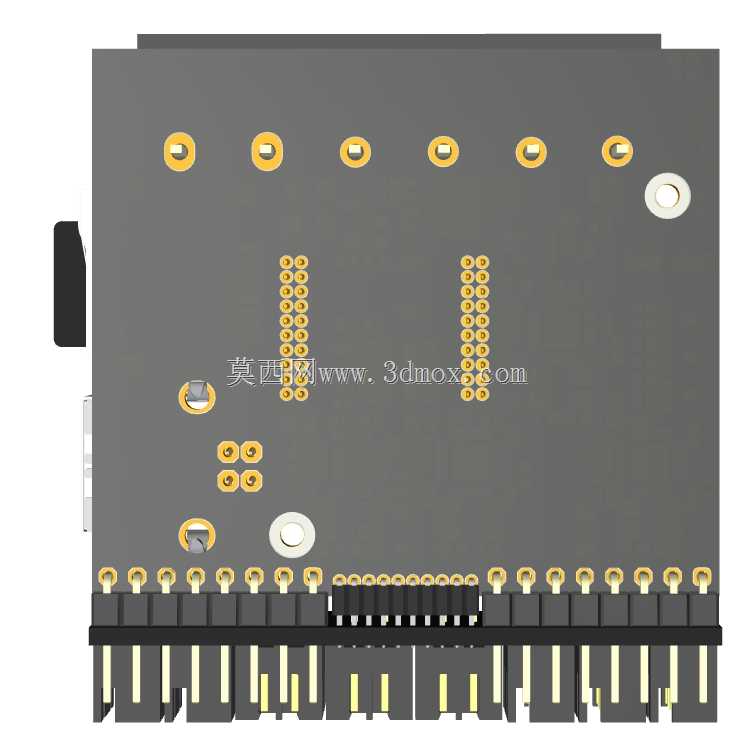

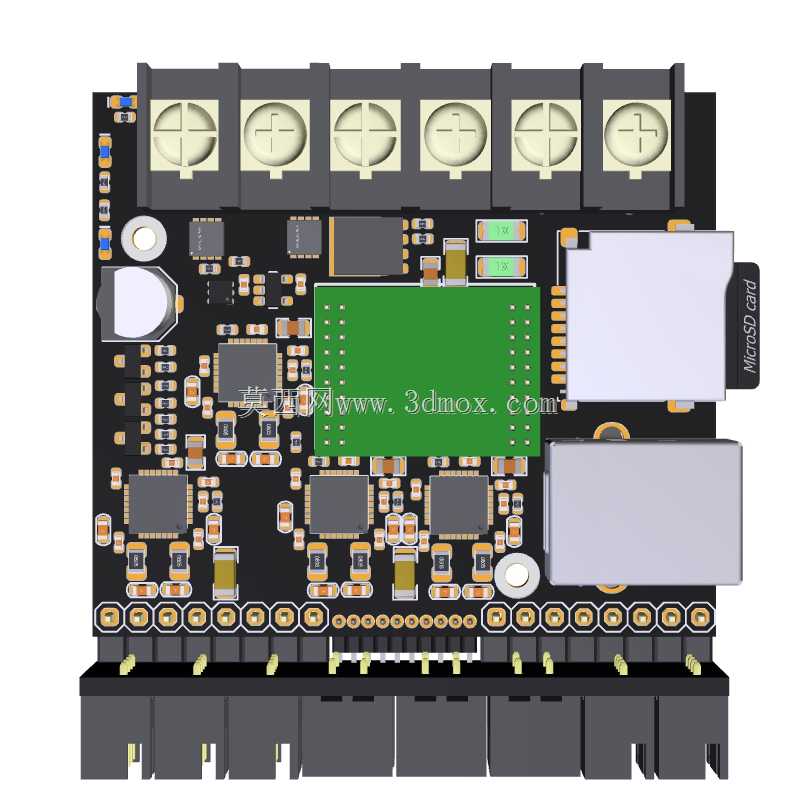

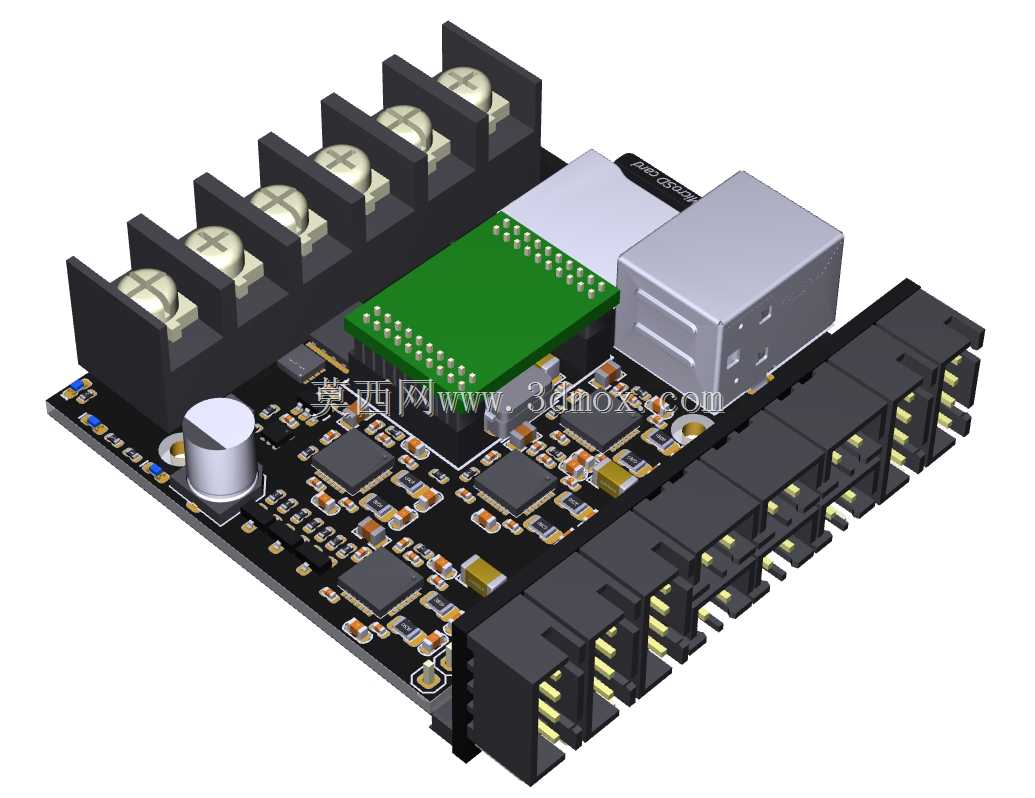

　　这款控制器板是面向小型自动化执行单元开发的核心控制载体，在桌面级自动化工作站、小型智能装备的分布式控制节点中承担信号采集、指令输出与外设通讯的核心作用，可直接对接步进驱动模块、传感检测单元与上位机系统，完成设备运行逻辑的落地执行。从结构设计层面来看，整块板卡采用PCB作为承载基底，板上元件布局充分考虑了接线操作的便利性与信号干扰的规避：大电流接线端子统一排布在板卡一侧的边缘位置，每个端子对应独立的接线位，预留的接线操作空间可满足常规螺丝刀的接线作业需求，端子旁预留了丝印标识位，方便现场接线时的点位核对，避免错接漏接。板卡另一侧排布了多组排针接口，用于扩展外接功能模块，排针的间距采用行业通用的标准间距，

　　可直接对接市面上主流的扩展模块与杜邦线连接，无需额外定制转接件。板卡上集成的USB接口采用金属屏蔽外壳设计，既可以提升接口的插拔耐用性，也能屏蔽外界电磁干扰对通讯信号的影响，接口位置突出板卡边缘，可直接对接标准USB公头，不会被周边元件干涉插接操作。板上的电解电容、芯片、阻容元件按照信号流向分区排布，功率元件与信号处理元件之间预留了足够的隔离距离，减少功率回路对弱信号的干扰，板卡边缘预留了安装固定孔位，孔位的位置与尺寸匹配常规电控箱内的安装柱规格，可直接通过螺丝固定在安装平面上，安装后板卡与安装面之间预留了足够的散热间隙，避免板底元件与安装面直接接触造成短路。设计过程中充分考虑了生产装配的便利性，所有贴片元件的排布方向统一，

　　可适配SMT贴片机的批量生产流程，接插件等后焊元件的位置避开了贴片元件的焊接路径，减少生产过程中的干涉问题。板卡的整体外形尺寸适配小型化电控盒的内部安装空间，可嵌入到紧凑型设备的控制舱内，不会占用过多的设备内部空间，同时所有外接接口的朝向都顺着设备走线方向设计，可减少线缆弯折角度，提升布线的整洁度与长期使用的可靠性。在实际应用场景中，这款控制器板可直接作为小型丰塔类执行设备的核心控制单元，无需额外搭载复杂的控制电路，即可完成设备的动作逻辑控制、状态信号反馈与上位机通讯，大幅降低小型智能设备的电控开发周期与硬件成本。
