3D打印机用TPU柔性灯丝跳动检测传感装置

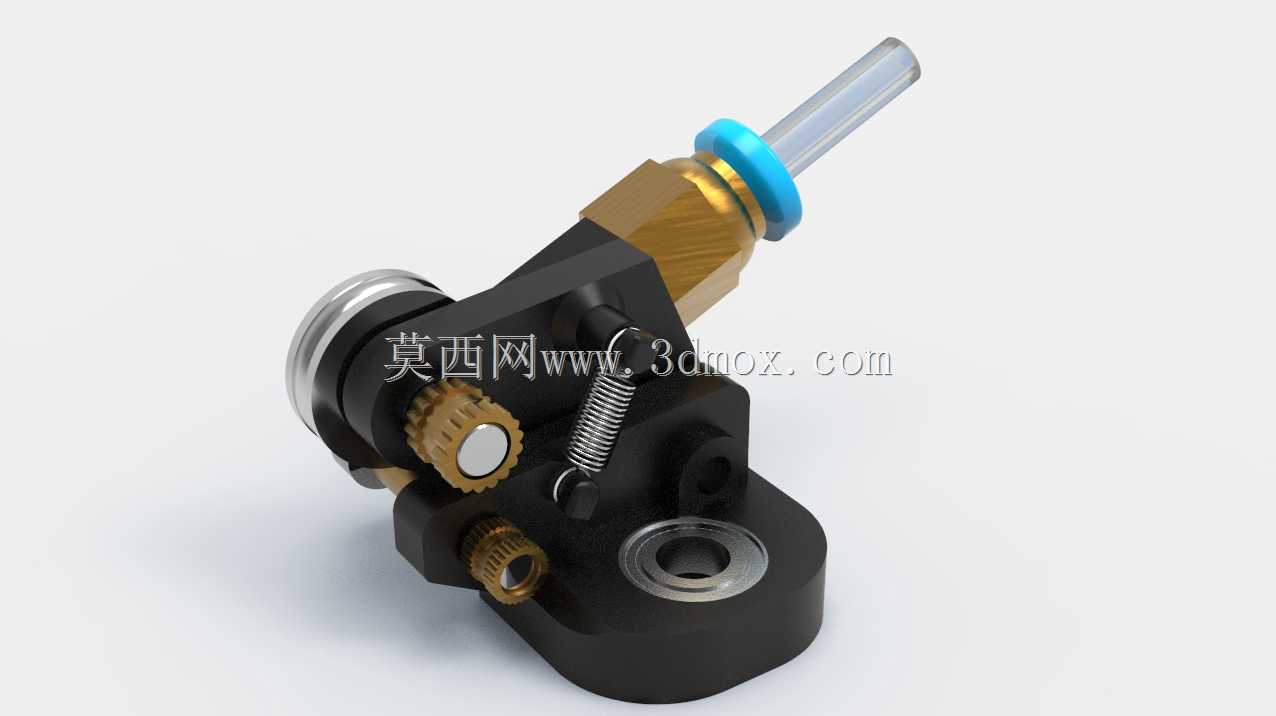

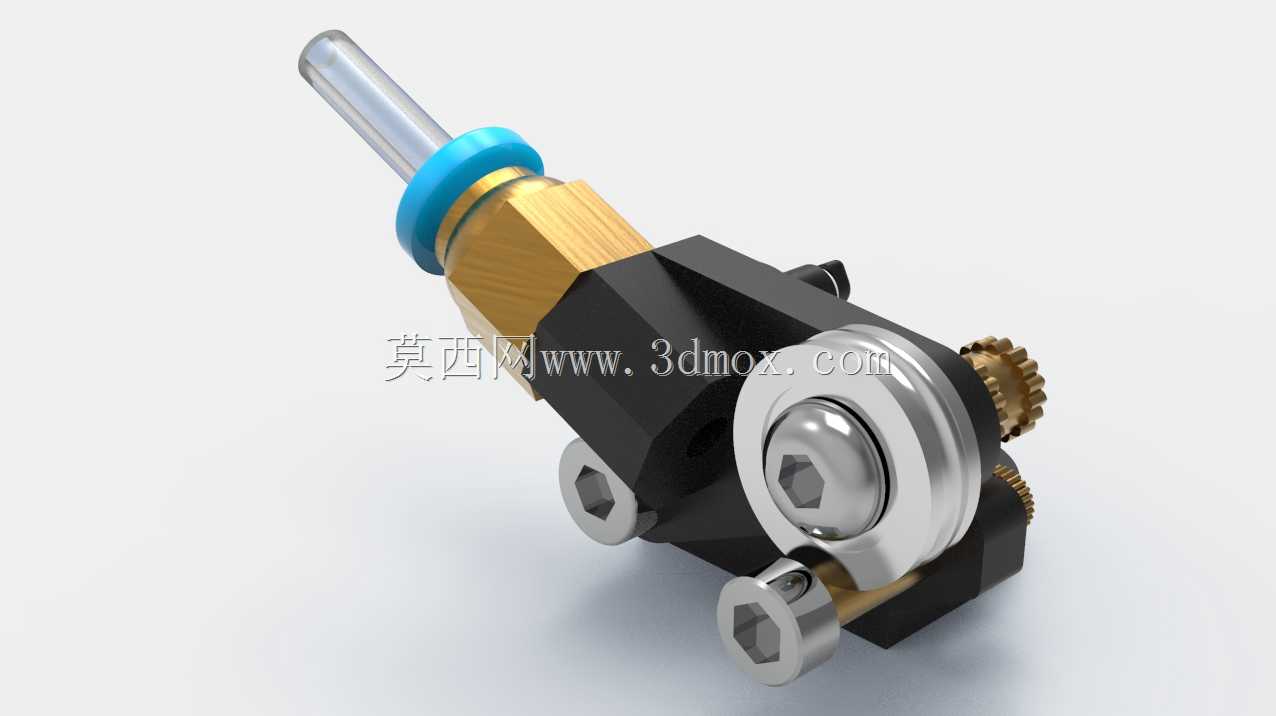

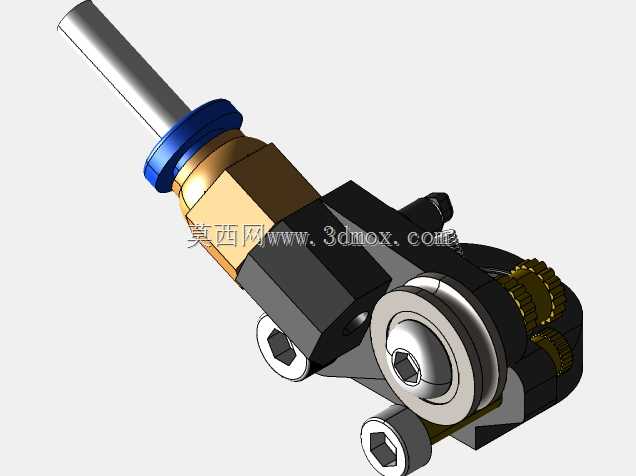

　　在FDM熔融沉积成型3D打印作业场景中，柔性耗材尤其是TPU材质的送料稳定性一直是影响打印成品率的核心痛点，这类耗材质地偏软、抗形变能力弱，送料过程中极易出现卡滞、打滑、跳动偏移的问题，一旦送料异常未被及时察觉，往往会出现断料、缺层、打印件报废的情况，而这款灯丝跳动传感装置正是针对这类柔性耗材的送料检测需求设计的专用检测组件。从实际功能逻辑来看，该装置直接串接在3D打印机挤出头的进料路径上，耗材从装置顶部的快插进料接头导入，接头处的蓝色密封环可适配常规1.75mm直径的打印耗材，避免进料过程中耗材偏摆脱出，耗材进入装置内部后会与带滚花的检测轮紧密贴合，滚花结构可增大与柔性耗材表面的摩擦力，避免耗材打滑时检测轮无响应的问题，

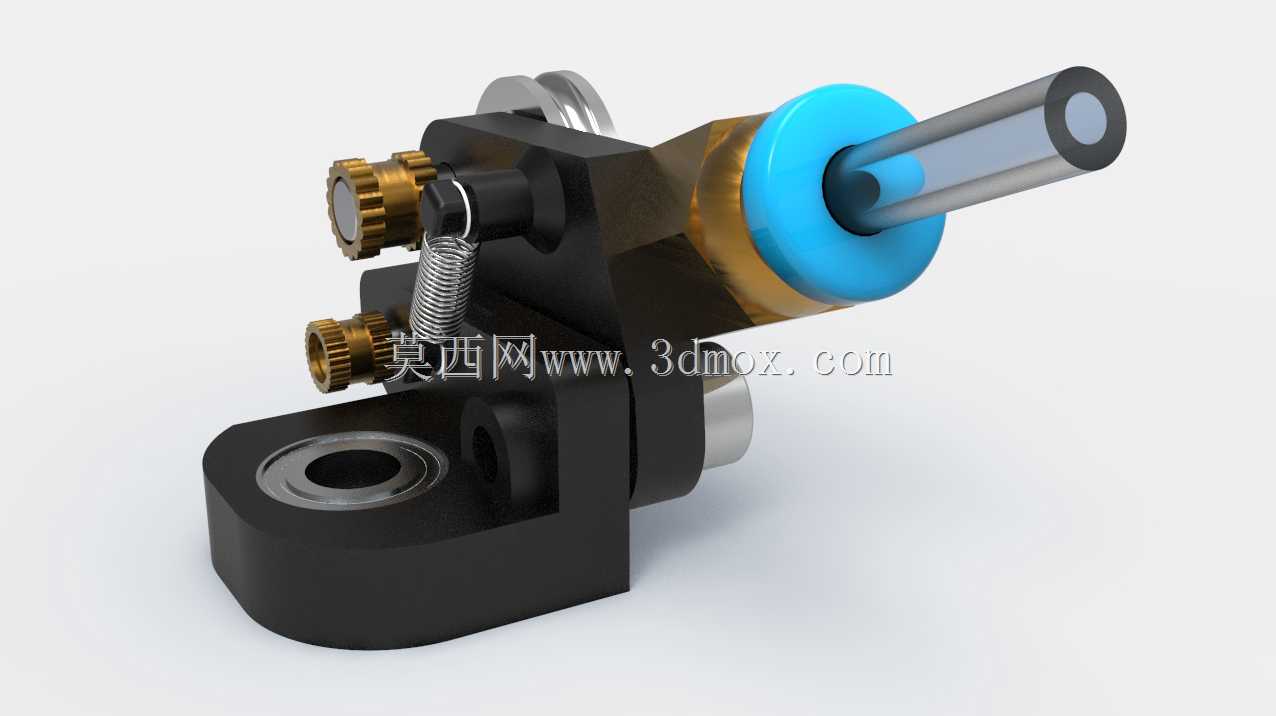

　　当耗材正常送进时会带动检测轮同步转动，一旦耗材出现跳动、卡滞、断料的异常状态，检测轮的转动状态会出现异常波动，装置内部的触发机构会将机械位移信号转化为电信号传递给打印机主控板，触发暂停指令或报警提示，避免打印故障持续扩大。从结构设计思路上，整个装置采用紧凑型的侧装布局，底座设置有带衬套的安装定位孔，可直接通过螺栓固定在打印机挤出机构的安装支架上，安装孔位的中心距适配主流近程挤出机的安装边界，不需要对现有挤出结构做大规模改装即可完成加装；装置内部的复位弹簧采用预压式安装，可始终给检测摆臂提供恒定的压紧力，既保证检测轮能始终贴合耗材表面，又不会因为压紧力过大增大送料阻力，适配TPU这类低硬度耗材的送料特性；

　　装置上的调节旋钮可根据耗材硬度、送料速度的不同微调压紧力大小，兼顾不同材质柔性耗材的检测适配性。从安装边界来看，装置整体外形紧凑，进料端采用标准的气动快插接头规格，可直接对接常规的PTFE送料管，出料端对准挤出机的进料口，整体外轮廓不会与打印机的X轴运动组件、打印平台产生运动干涉，在近程挤出、远程挤出的机型上都能适配安装；装置的运动部件都做了限位设计，检测摆臂的摆动行程被限制在合理区间，不会因为耗材大幅跳动出现结构脱开的问题，金属材质的检测轮与转轴配合处做了耐磨处理，长期反复转动也不会出现过度磨损导致的检测精度下降问题，可满足长时间连续打印的检测需求。
