犁刮刀自动化加工输送设备三维设计

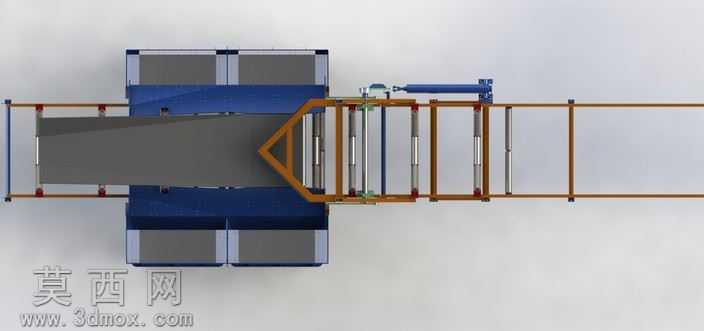

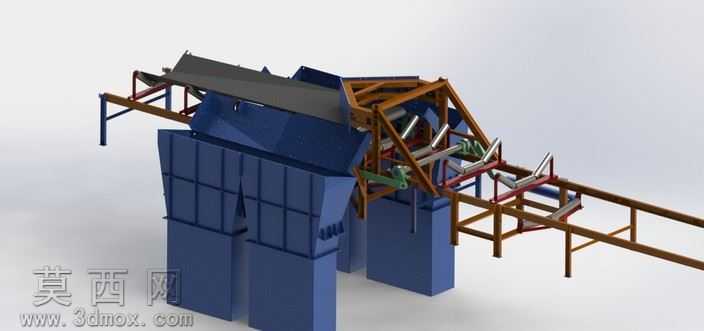

本作品为犁刮刀配套自动化加工输送设备的三维设计成果，建模阶段采用参数化建模逻辑，对设备各组成模块进行独立零件建模后完成层级装配，完整还原设备的实际装配关系与空间布局。从结构设计来看，设备主体分为工件输送段、定位装夹段、刮刀作业段与集料存储段四个核心功能区：长距离输送导轨采用线性型材搭建框架，搭配可调式支撑脚架保证整体机架的水平稳定性，输送路径上设置多组限位挡块与导向结构，确保待加工工件能够精准输送至作业工位；定位装夹模块采用仿形夹具设计，可适配犁刮刀类工件的外形轮廓，搭配气动压紧组件实现工件的快速固定，避免加工作业过程中工件出现位移偏差；刮刀作业段设置多自由度调节支架，可根据加工需求调整刮刀的作业角度、进给深度与作业行程，支架处设置刻度标识方便操作人员快速完成参数调校，作业区域配套防护挡板结构，避免加工过程中碎屑飞溅；集料存储段采用分仓式集料箱设计，不同仓体可分类存放加工完成的工件与加工废料，集料箱采用抽拉式结构方便后续物料转运清理。材质渲染阶段，对不同功能部件赋予对应材质属性：机架框架赋予哑光金属钢材材质，输送辊道赋予耐磨橡胶与金属复合材质，夹具组件赋予硬质合金材质，集料箱分别赋予工程塑料与金属板材材质，防护挡板赋予半透明有机玻璃材质，通过光影渲染清晰区分各部件的功能属性，直观呈现设备的整体视觉效果。设计过程中充分考虑设备的实用性与可维护性，各运动部件均预留检修空间，易损耗部件采用快拆式连接结构，可降低后续设备维护的操作难度，整体结构布局紧凑，在满足犁刮刀加工作业功能需求的前提下，尽可能压缩设备的整体占地面积，适配中小型加工车间的场地使用需求，各模块之间的衔接经过运动仿真验证，可保证工件在各工位之间流转顺畅，无运动干涉问题，能够有效提升犁刮刀类工件的加工效率，降低人工操作的劳动强度。
