手动调节式可变速度机械驱动器结构模型

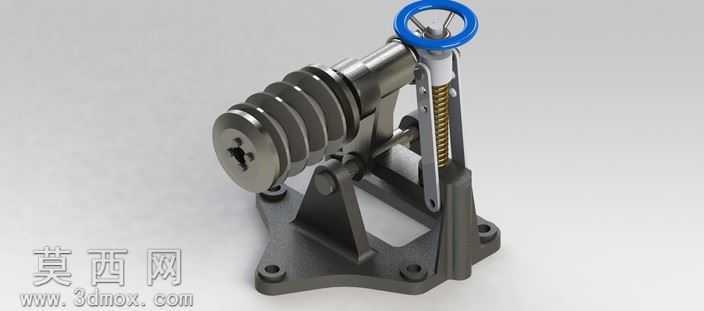

本可变速度驱动器三维模型采用SolidWorks进行全参数化建模，整体建模过程严格遵循机械设计的装配逻辑，从单个零件的特征绘制到整体组件的配合约束均按照实际机械加工与装配工艺完成，确保模型的结构合理性与工程实用性。模型主体包含带轮输入组件、支架支撑结构、手动调节手轮、弹簧张紧机构、传动变速核心组件等多个部分，各零件之间的配合关系清晰，转动副、移动副的约束设置准确，可完整还原实际机构的运动逻辑。在材质与渲染表现上，对不同功能的零件做了区分化材质设置：支架类承重零件采用铸铁哑光金属材质，还原铸造件的粗糙金属质感；带轮、传动轴等传动零件采用调质钢材质，表现出机加工金属的细腻光泽；调节手轮采用蓝色工程塑料材质，弹簧采用弹簧钢亮面金属材质，不同材质的区分让模型的结构层次清晰，视觉表现直观。模型的核心变速结构通过手动转动顶部手轮，带动内部调节机构改变传动组件的接触位置，配合弹簧的张紧作用实现传动比的连续变化，整体结构紧凑，支撑支架采用三角加强筋设计，保证机构运行时的结构稳定性，安装底座预留了标准螺栓安装孔，可直接适配通用安装场景。建模过程中对所有零件做了倒角、圆角等工艺特征处理，避免了尖锐棱角的非工程化设计，各运动部件之间预留了合理的装配间隙，符合实际机械产品的设计规范，既可以作为机械原理教学的演示模型，也可作为相关变速传动设备设计的参考原型，完整还原了手动式机械无级变速驱动器的结构特点与工作原理。
