全志H3嵌入式高速核心电路板结构设计

项目分类:3D模型 发布时间:2021-10-25 ID:342927
  • 全志H3嵌入式高速核心电路板结构设计
  • 全志H3嵌入式高速核心电路板结构设计
  • 全志H3嵌入式高速核心电路板结构设计
  • 全志H3嵌入式高速核心电路板结构设计
  • 全志H3嵌入式高速核心电路板结构设计

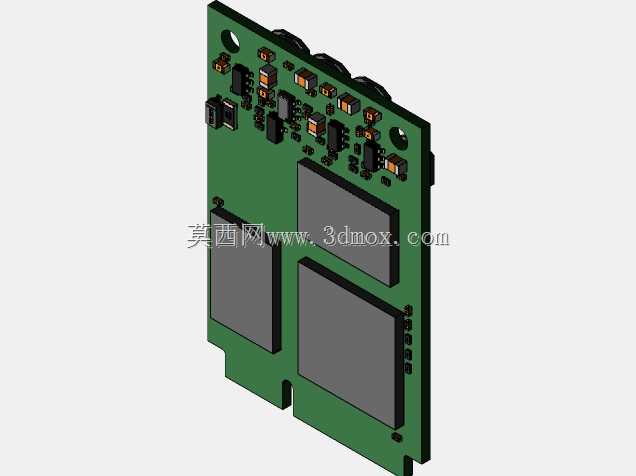

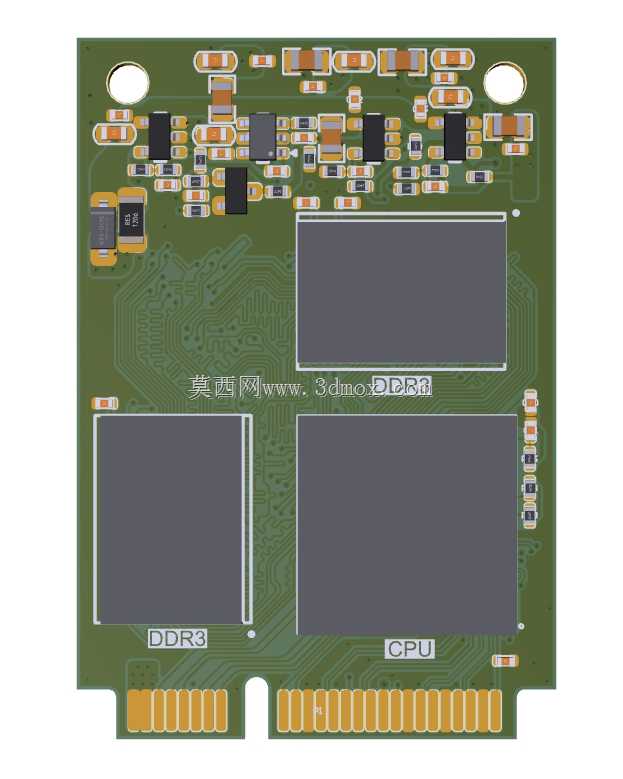

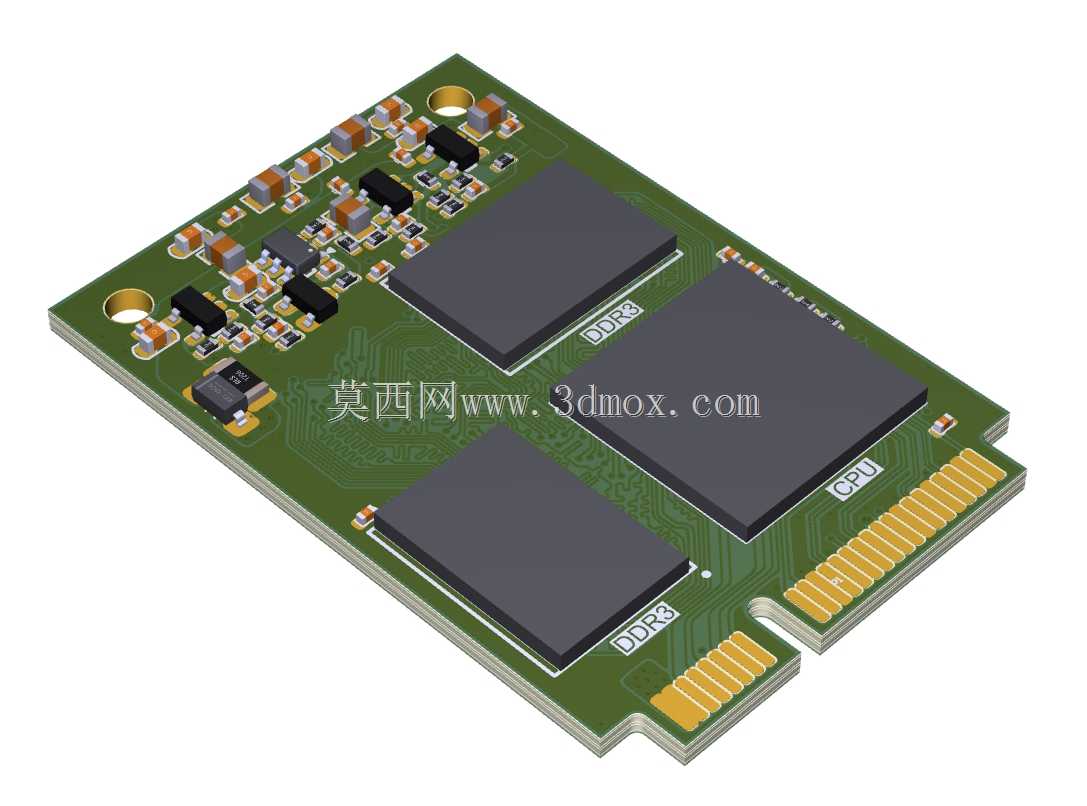

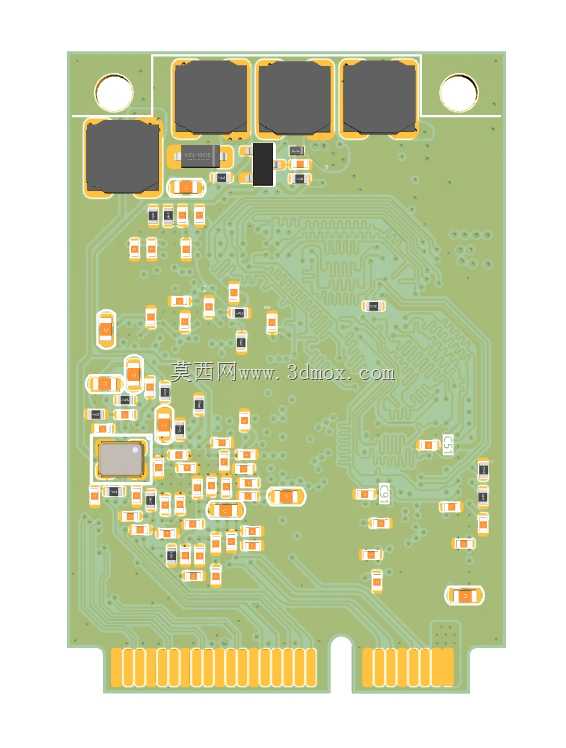

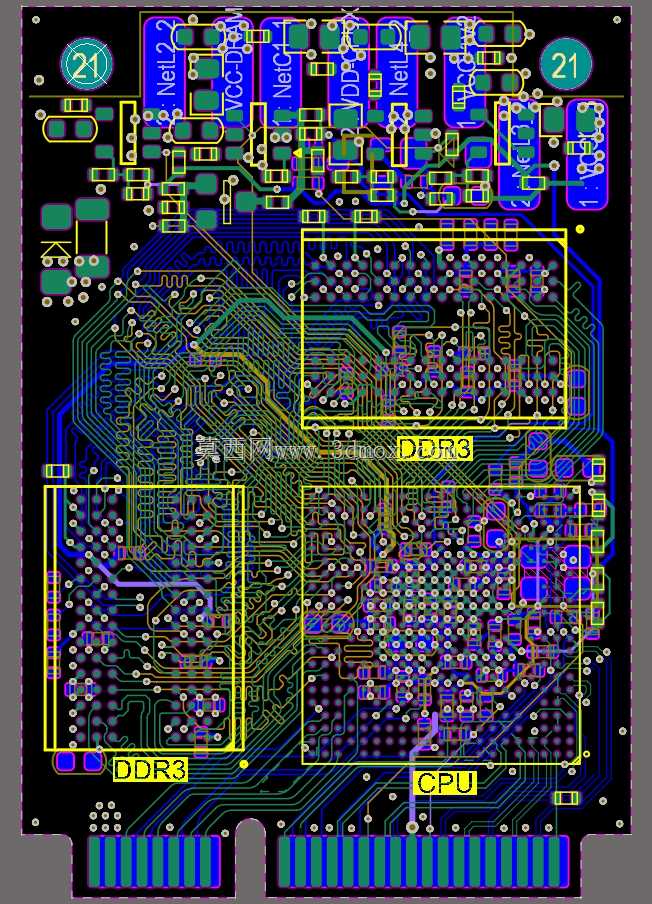

这款核心板的设计初衷是面向嵌入式智能终端的主控承载需求,在智能机顶盒、工业数据采集网关、小型网络流媒体设备、轻量级边缘计算节点这类场景中,它承担着核心运算与外设接口扩展的核心作用,板载的HDMI输出通路可直接对接显示终端完成音视频信号输出,网络端口则能实现有线网络数据的双向传输,无需额外扩展过多转接模块即可满足多数小型智能设备的基础通讯与显示需求。从结构设计层面来看,整块板采用金手指插接式的安装形态,边缘金手指区域做了等长布线处理与阻抗匹配设计,既保证了高速信号传输的完整性,也让板卡与底板的对接安装更便捷,无需额外设置板对板连接器即可完成电气连接,有效压缩了整体堆叠高度。板上元件布局遵循高速电路设计的基本逻辑,主CPU芯片放置在板卡中心区域,三颗DDR存储芯片围绕CPU就近排布,尽可能缩短内存与主控之间的信号走线长度,减少信号传输过程中的衰减与串扰;电源管理相关的阻容元件、电源芯片集中布置在板卡一侧的边缘区域,与高速信号走线区域做了清晰的物理分隔,避免电源回路的纹波干扰高速信号传输。板卡四角预留了标准的安装定位孔,可配合铜柱完成在设备壳体内部的固定,安装孔周边做了露铜接地处理,安装后可实现板卡与设备壳体的共地,提升整体电磁屏蔽性能。板卡整体厚度控制在标准PCB板厚范围内,金手指区域的倒角处理符合常规插接槽的适配要求,可直接匹配通用的核心板插槽完成装配,元件选型全部采用工业级常用料号,焊接后的元件最高高度不超过板卡上方预留的常规散热空间阈值,无需额外加装过高的散热片即可满足常规工况下的散热需求,在密闭式小型设备壳体内也不会出现元件与壳体干涉的问题。布线阶段特意将HDMI差分信号、网络差分信号做了等长差分布线,阻抗控制在标准范围内,保证视频输出无闪屏、网络传输无丢包的稳定运行状态,电源走线则根据不同回路的载流需求做了对应的线宽加宽处理,大电流回路区域做了露铜加锡处理,提升载流能力的同时也降低了线路压降。
