三通道红外反射式传感阵列模块结构

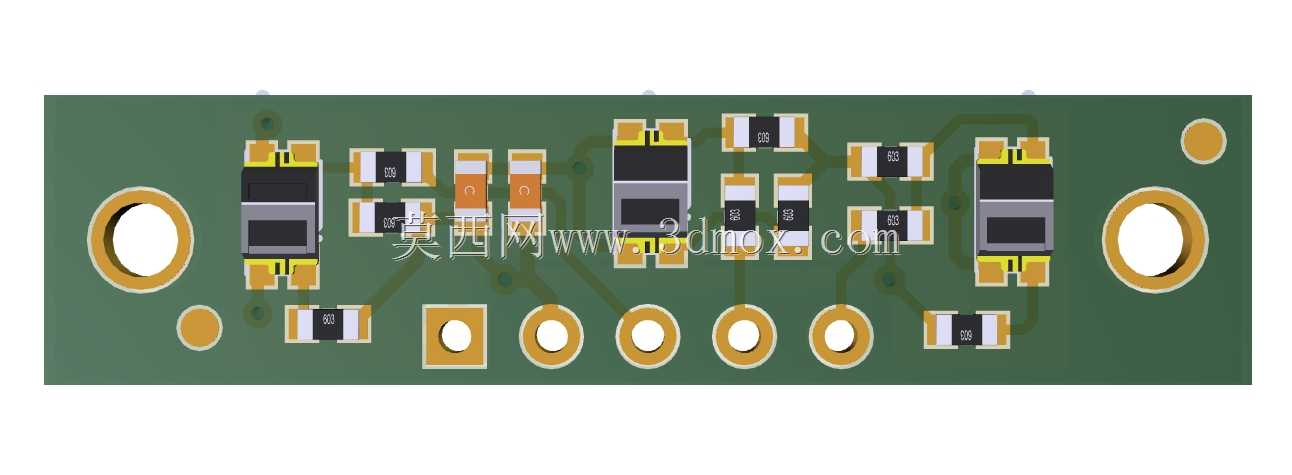

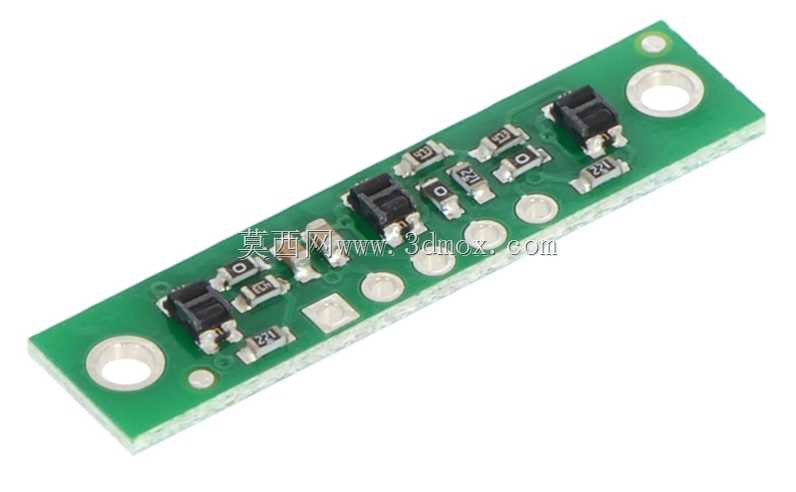

这款三通道红外反射传感阵列，在小型移动机器人循迹导航场景中应用十分广泛，同时也可作为通用的近距离接近检测、表面反射率识别元件，集成在各类自动化检测工位、小型物料分拣设备的检测端。模块采用长条形PCB作为载体，板载三对独立的红外发射与光电接收对管，每一组对管都配套了对应的限流、信号调理贴片元件，无需额外搭建外围电路即可直接输出检测信号，大幅降低了集成时的电路设计工作量。

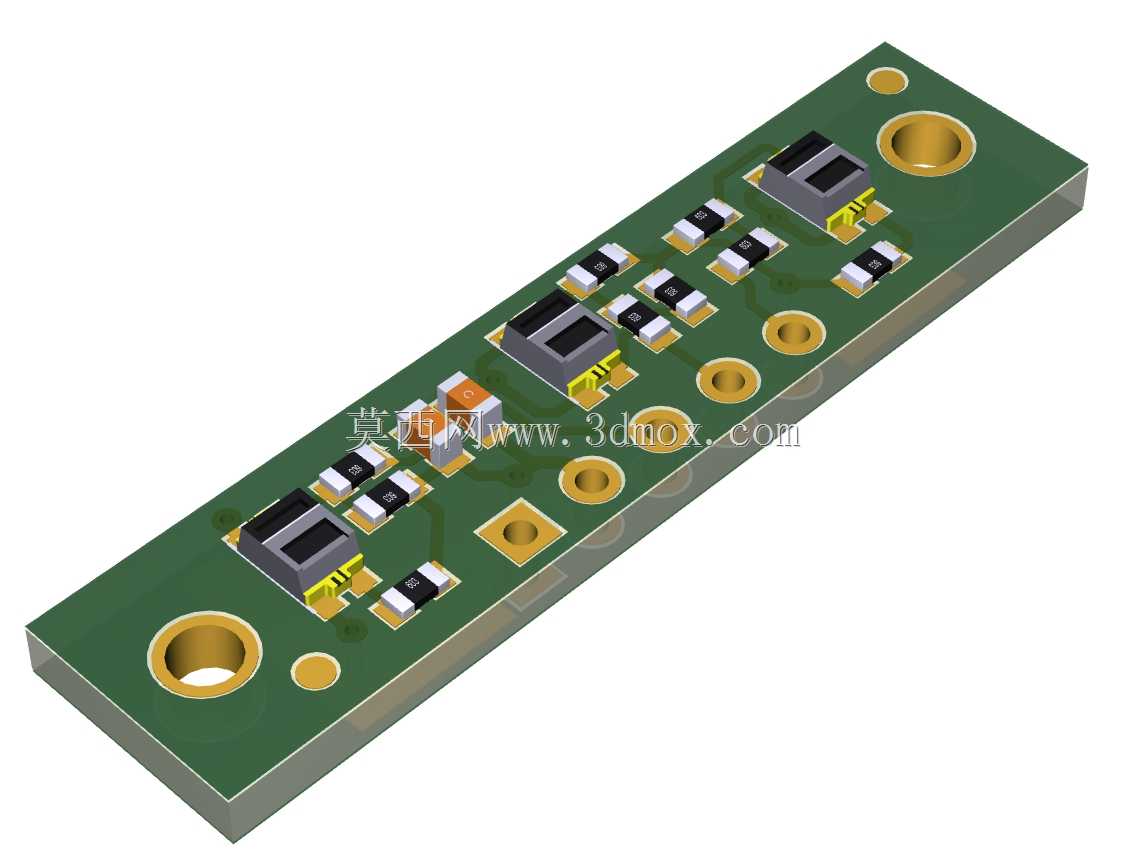

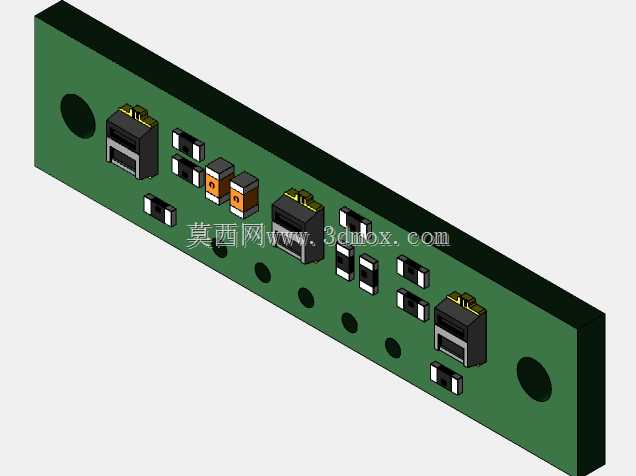

从结构设计角度看，整块板采用对称式布局，三对传感单元沿板体长轴等距排布，能够在沿直线行进的检测场景中，同时覆盖三个横向检测点位，精准识别路径边界、色差标记，相比单传感器的检测方案，能提供更丰富的位置偏差信息，帮助控制系统快速修正行进轨迹。板体上预留的多个金属化安装孔，分布在板体两端及传感单元间隙位置，适配M2规格的紧固件，安装时可根据安装面的空间情况灵活选择固定点位，既可以通过铜柱实现架空安装，也能直接贴合在设备安装平面上，安装孔的位置公差控制在±0.05mm以内，能满足多数小型机器人底盘、检测模组的安装定位要求。

板体边缘做了圆角处理，避免安装调试过程中剐蹭导线或操作人员手部，所有贴片元件均采用回流焊工艺的布局设计，元件排布避开了安装孔的受力区域，防止紧固安装时应力传导导致元件虚焊。每一组红外对管的发射与接收端都做了相邻隔离设计，减少不同通道之间的红外串扰，保证相邻检测通道的信号独立性，即使在高反射率的检测表面，也不会出现相邻通道信号误触发的情况。模块的接线端设置在板体一端，焊盘做了加大处理，既可以直接焊接导线引出信号，也能插接对应规格的接插件，适配不同的接线需求。在实际应用中，该模块的检测距离可通过发射管的供电电流做小幅调整，常规应用场景下保持0-10mm的检测距离区间，即可稳定识别黑白色差的路径标记，在物料到位检测场景中，也能可靠检测3mm范围内的非金属、金属物料到位状态，不会受环境可见光的小幅波动影响。
