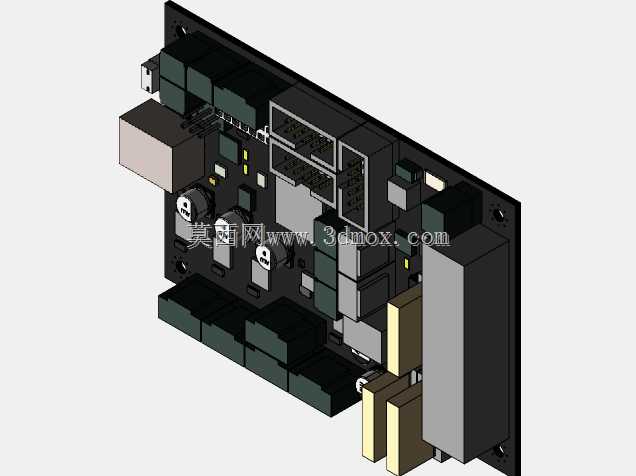

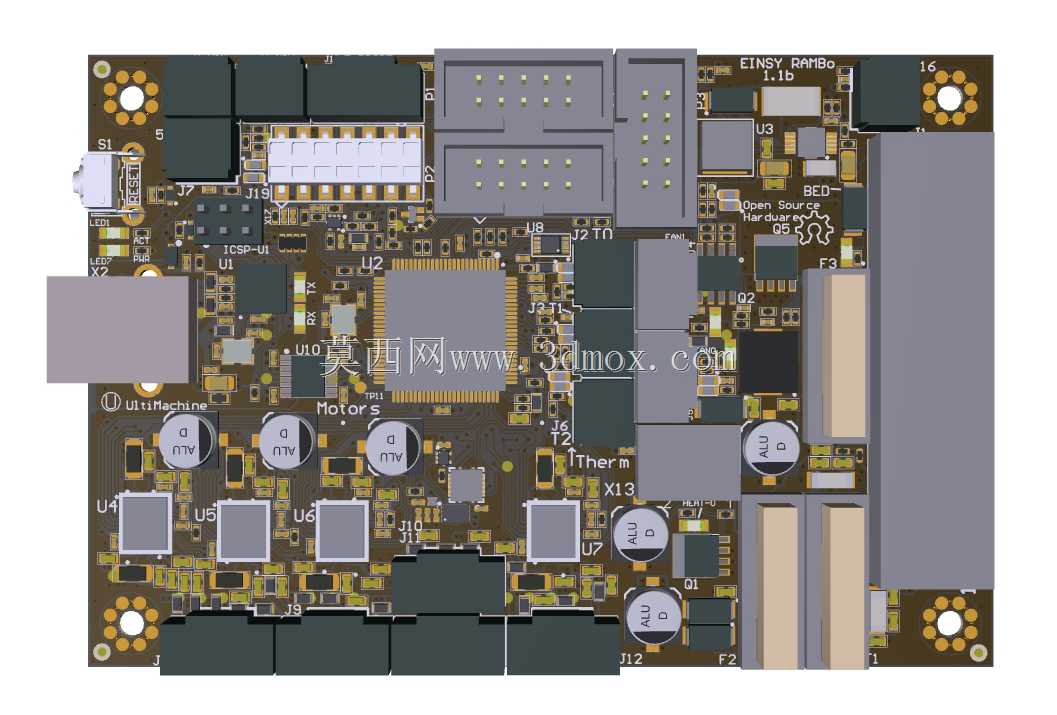

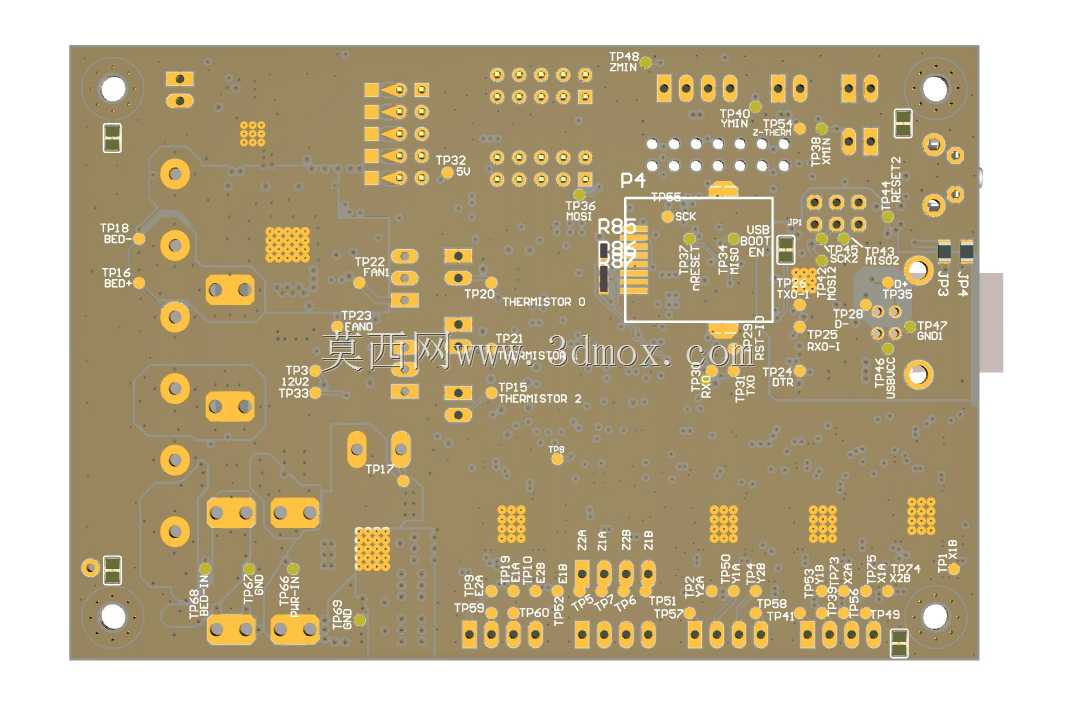

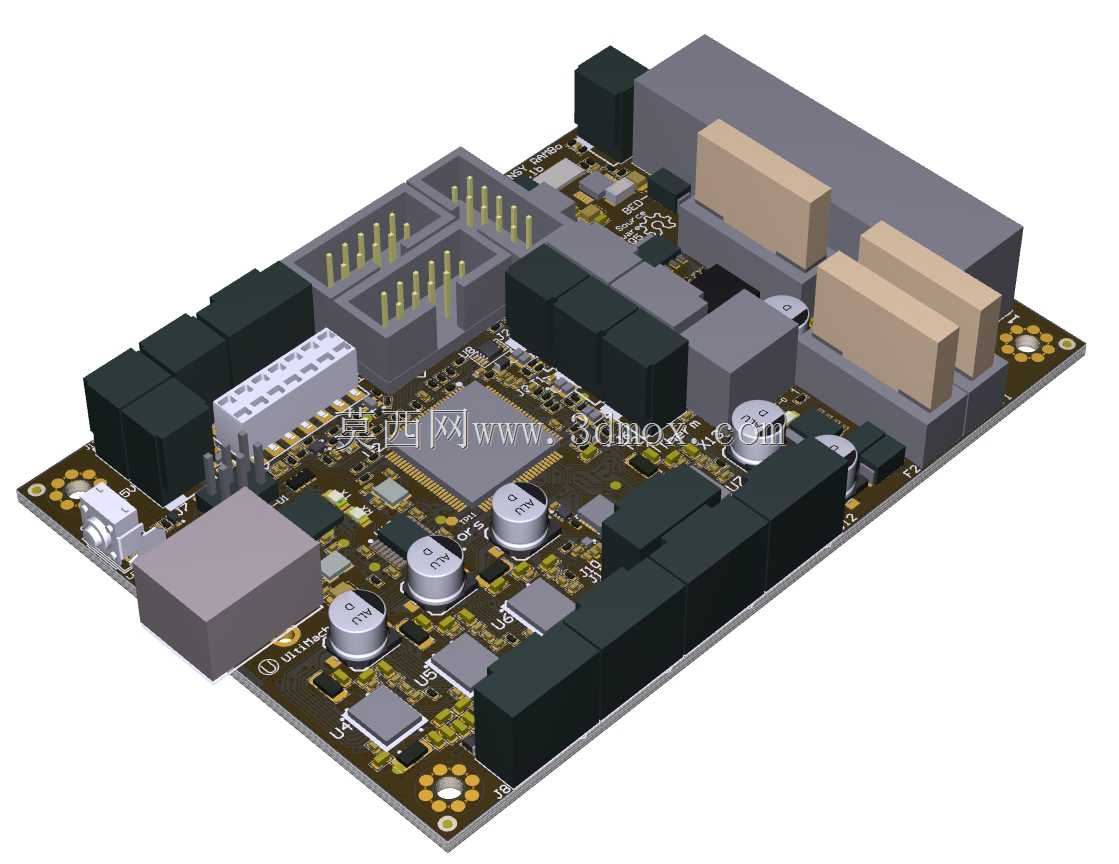

Prusa MK3 3D打印机Einsy Rambo控制板结构

在桌面级FDM 3D打印设备的硬件体系中，控制主板是衔接上位机指令、驱动各执行机构的核心载体，Einsy Rambo作为Prusa MK3机型搭载的专用控制板，其结构设计完全围绕桌面级设备的紧凑安装需求与多轴联动控制逻辑展开。从实际装机场景来看，这块控制板需要同时承载步进电机驱动、温度采集、加热回路控制、限位信号传输、通讯交互等多重功能，所有元器件的布局都经过走线优化与电磁兼容考量，避免大电流加热回路与弱信号传感线路产生干扰，保障打印过程中运动指令传输的稳定性。

从设计思路层面，这块控制板采用一体化集成布局，将多组步进电机驱动模块、电源输入接口、加热棒与热床接线端子、USB通讯端口、SD卡读取模块全部整合在单块PCB基板上，省去了外接扩展模块的冗余接线，适配桌面级3D打印机内部狭小的安装空间。板载的电解电容、稳压模块、接口排针的排布都预留了足够的插拔操作空间，装机时无需额外调整周边结构件位置即可完成接线作业，接插件的选型全部采用带锁止结构的型号，能够避免设备长时间运行产生的振动导致接线松脱，降低打印过程中出现通讯中断、驱动失联的故障概率。

在安装边界设计上，PCB基板的固定孔位完全匹配Prusa MK3机型的机身安装座尺寸，孔位间距、安装孔直径都经过实装验证，安装时无需对机身结构进行二次打孔或打磨，直接使用标准螺丝即可完成固定。板上高度较高的元器件比如大体积电解电容、电源输入端子、驱动散热块的排布都避开了机身的横梁与走线槽位置，安装后不会与Z轴丝杆、挤出机运动部件产生运动干涉，设备全行程运动过程中控制板上的所有元器件都处于安全间隙范围内。

从功能适配角度，这块控制板的电路设计完全匹配Prusa MK3的四轴运动控制需求，可同时驱动X、Y、Z轴以及挤出机的步进电机，预留的温度传感接口可同时采集喷嘴与热床的实时温度，配合板载的MOS管模块实现加热功率的精准调控，自带的散热覆铜区域能够在长时间连续打印过程中快速导出驱动模块与功率器件产生的热量，避免高温导致的元器件性能漂移。对于三维建模从业者而言，还原这块控制板的结构细节，能够完整复现Prusa MK3机型的电控舱装配关系，在做整机结构验证、改装设计时可以直接调用该模型进行干涉检查，省去自行测绘电控部件的时间成本，也能为同类型桌面级3D打印机的电控舱布局设计提供可参考的实体参照。
