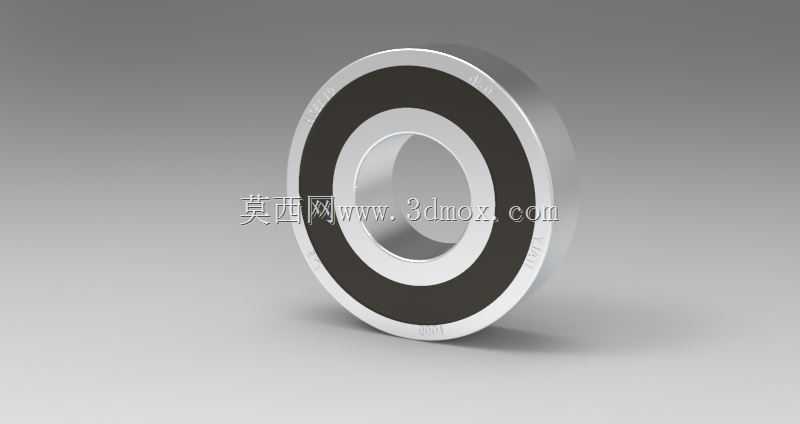

6001型深沟球滚动轴承结构设计

在中小载荷旋转传动场景中，6001规格的深沟球轴承是应用覆盖面极广的支撑部件，常见于小型电机输出端、家电传动辊轴、办公设备走纸机构、轻型输送线托辊、精密仪器旋转轴系等位置，核心作用是为旋转轴提供径向支撑，同时可承受一定比例的双向轴向载荷，将轴运转过程中的摩擦系数控制在极低水平，减少动力传递过程中的损耗，同时约束轴的轴向与径向窜动量，保证轴上配合零件的回转精度。从结构设计逻辑来看，这类轴承采用典型的深沟滚道设计，内圈与轴采用过盈配合安装，外圈与轴承座孔采用过渡或间隙配合，两侧的密封结构可以阻挡外界粉尘、水汽进入滚道内部，同时避免内部填充的润滑脂泄漏，延长维护周期，降低日常运维的工作量。建模过程中需要严格把控滚道的曲率半径，滚道曲率通常取钢球直径的51%-54%，这个区间的曲率既可以保证钢球与滚道的接触应力处于合理范围，避免重载下出现点蚀失效，也不会因为曲率过小导致钢球运转过程中摩擦阻力增大，影响传动效率。钢球的排布需要严格遵循等节距设计，保持架采用浪形冲压结构，将每颗钢球均匀分隔，避免钢球之间直接接触产生摩擦与碰撞，保证运转过程的平稳性，降低运行噪音。从安装边界来看，6001轴承的内孔直径为12mm，外圈外径为28mm，整体装配宽度为8mm，设计配套轴系时需要注意轴肩的高度不能超过内圈的挡边高度，轴承座孔的台肩高度不能超过外圈挡边高度，否则会导致轴承安装时无法到位，也会给后续拆卸维护造成阻碍。密封结构的设计上，采用接触式橡胶密封的版本适用于粉尘较多、环境湿度较大的工况，密封唇与内圈挡边的过盈量控制在0.1-0.2mm之间，既保证密封效果，又不会因为过盈量过大导致密封件过快磨损。在实际选型应用中，这类轴承适用于转速较高、载荷平稳的工况，不适合承受大的冲击载荷，装配时优先采用热装工艺加热内圈，避免直接敲击外圈或钢球导致滚道产生压痕，影响后续运转精度。建模时需要还原各零件的配合公差，内圈与轴的配合公差取k6，外圈与座孔的配合公差取J7，保证装配后轴承的游隙处于合理范围，不会出现游隙过大导致运转晃动，或是游隙过小导致运转卡滞、温升过高的问题。
