对开式滑动轴承座三维结构设计

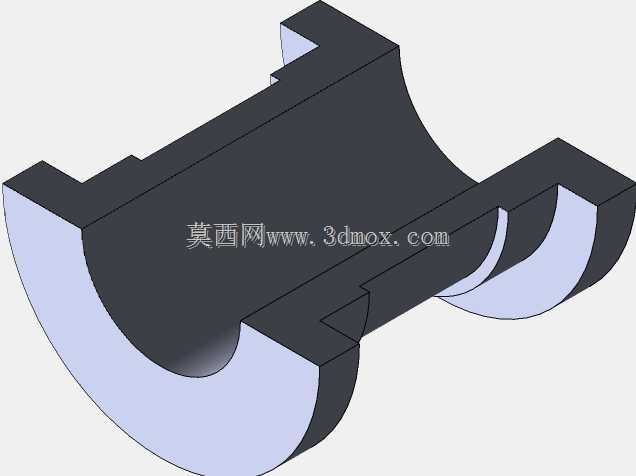

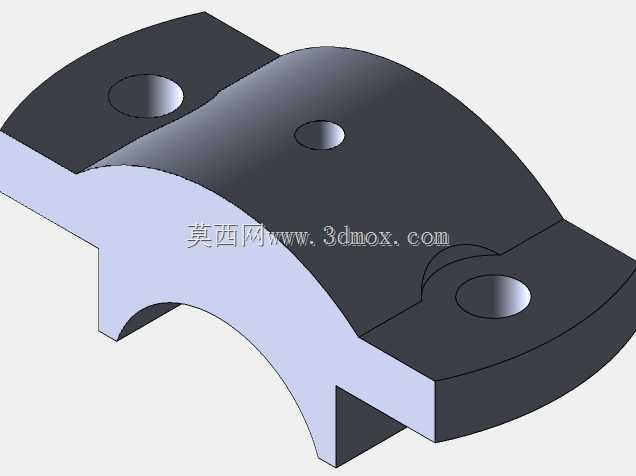

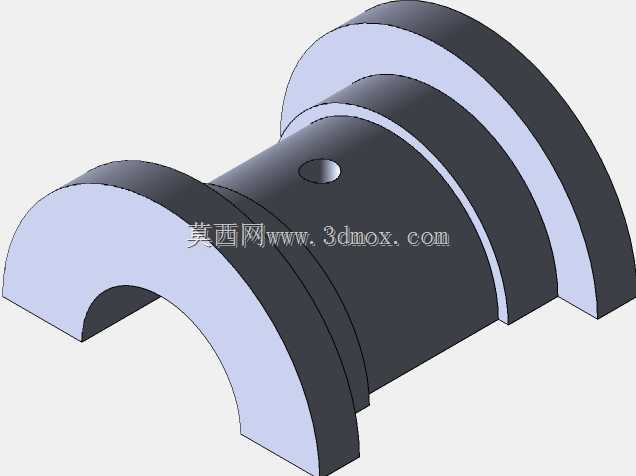

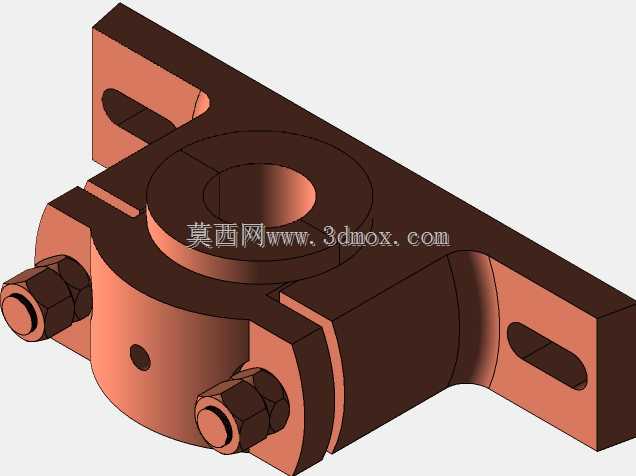

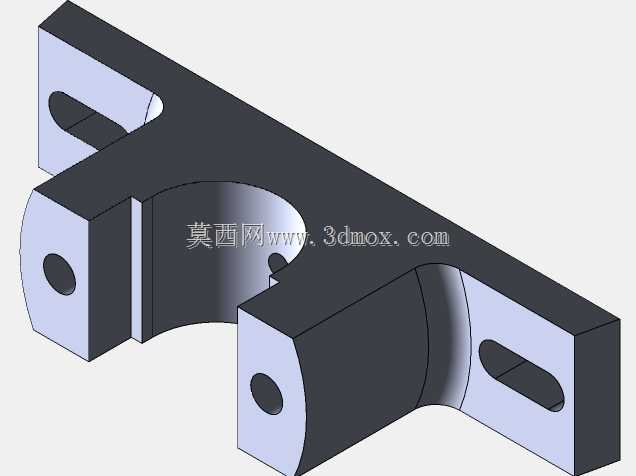

这款对开式滑动轴承座主要应用于各类中低速重载传动场景，在矿山输送设备、中小型机床主轴支撑、农用机械传动辊组、通用减速机输入输出端等工况中十分常见，核心作用是为旋转轴提供稳定径向支撑，同时承受轴系运行过程中产生的径向载荷与少量轴向窜动带来的附加载荷，保障轴系回转精度，避免轴件直接与机架接触产生磨损。从结构设计来看，采用上下对开的剖分式结构，上下座体通过两侧的六角螺栓实现锁紧固定，这种设计的优势在于轴系装配时无需从轴端穿装，可在轴系中段完成轴承座的安装固定，大幅降低长轴、多支点轴系的装配难度，后期维护更换轴瓦时也无需拆卸整根轴，仅需松开锁紧螺栓打开上盖即可完成操作，能有效缩短设备停机维护时长。两侧延伸出的安装耳板开有长条形安装槽，而非圆孔，这一设计充分考虑了现场安装的公差补偿需求，安装时可沿槽长方向微调轴承座的固定位置，补偿轴系加工、机架焊接带来的位置误差，降低现场安装的对位难度，安装耳板与座体采用一体化铸造结构，过渡位置做了圆弧加厚处理，避免载荷集中导致耳板根部断裂。座体中间的轴承安装孔为阶梯式结构，可适配对应规格的剖分式轴瓦，孔壁预留了润滑油孔位，可外接润滑管路实现运行过程中的持续注油润滑，降低轴瓦与轴颈的摩擦系数，延长部件使用寿命。座体两端的轴伸位置做了倒角过渡，避免安装时刮伤轴表面，同时可适配密封圈安装，实现轴承腔的密封，防止外界粉尘、切削液、杂质进入轴承摩擦副，也能避免内部润滑脂泄漏。从安装边界来看，两侧安装耳板的间距、安装槽的长度与宽度、轴承孔的中心高都匹配常用的同规格轴承座安装尺寸，可直接替换同型号的标准铸件轴承座，无需重新修改机架的安装孔位，适配性较强。建模过程中对所有铸造圆角、螺栓避让间隙、安装槽的加工余量都做了还原，结构细节完全符合实际加工与装配要求，可直接用于装配模拟、干涉检查，也可作为非标轴承座改型设计的基础参考模型，帮助设计人员快速完成结构调整，减少重复建模的工作量。
