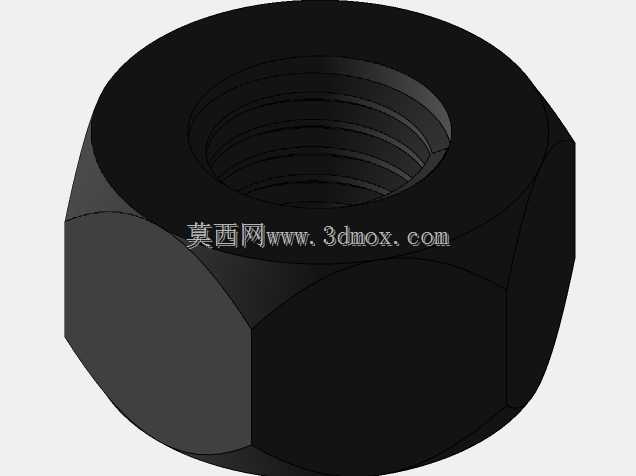

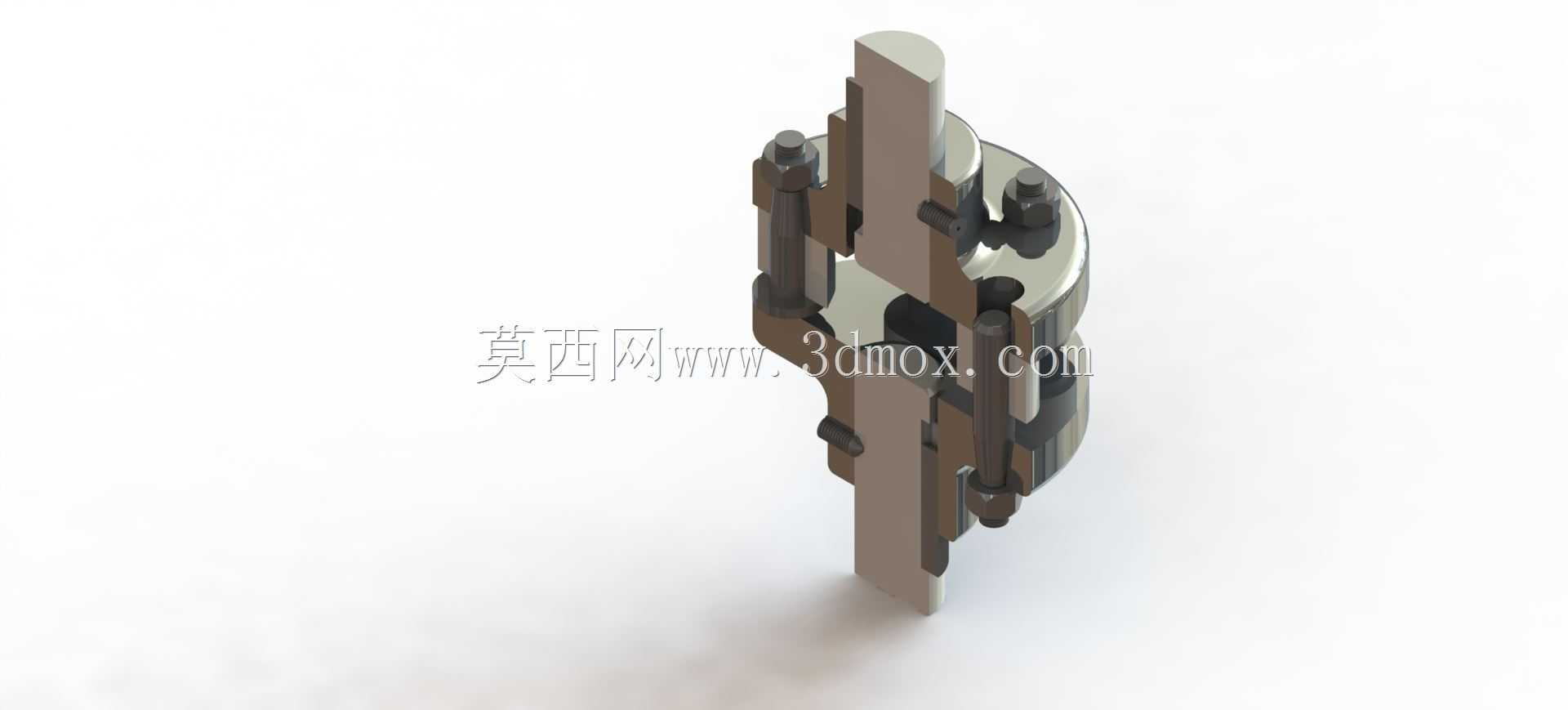

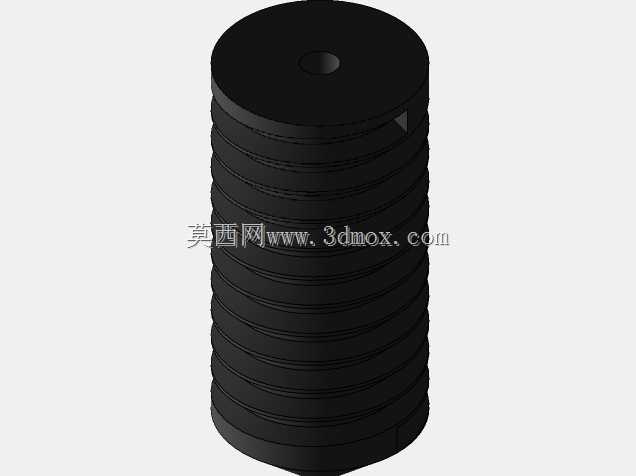

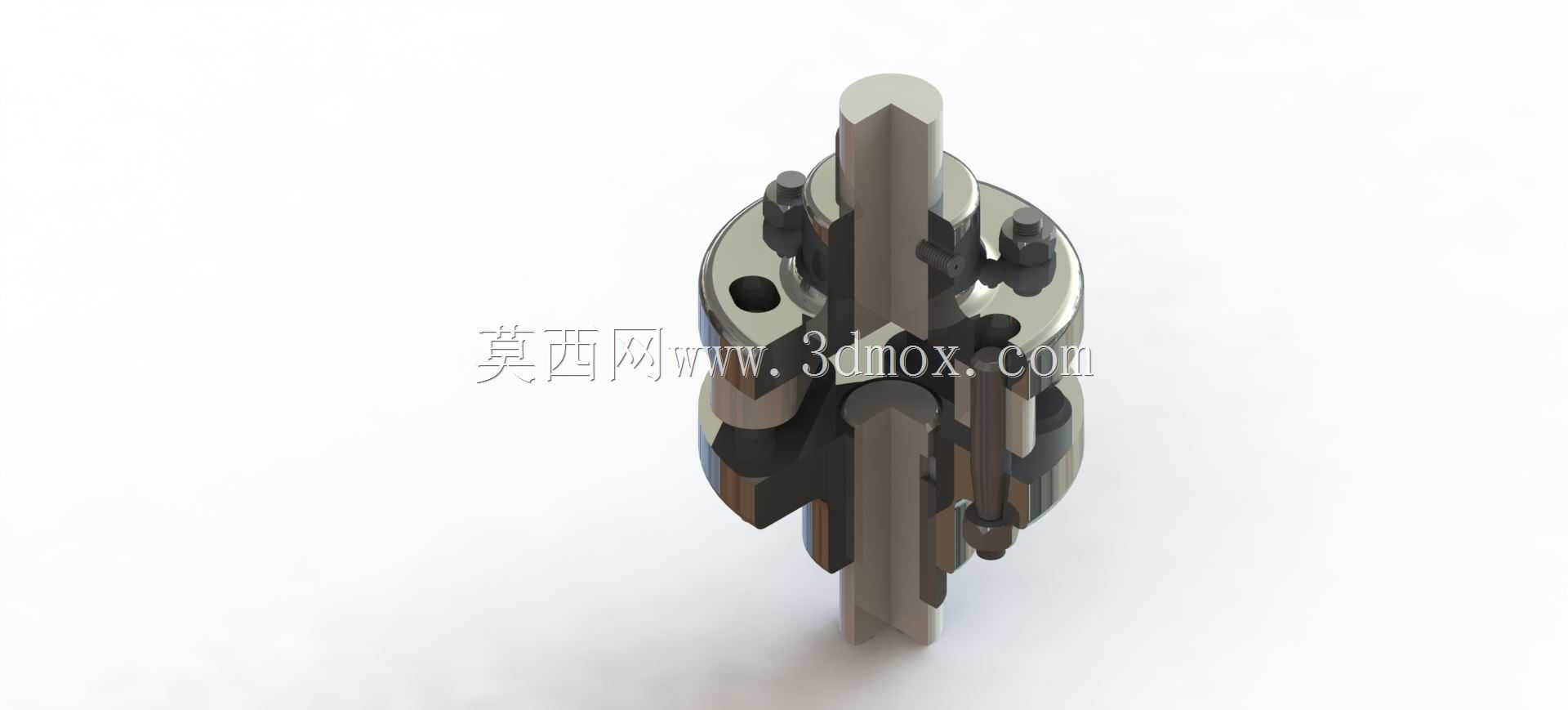

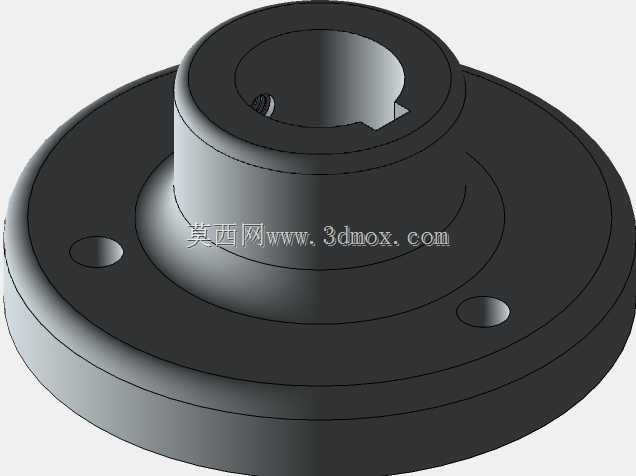

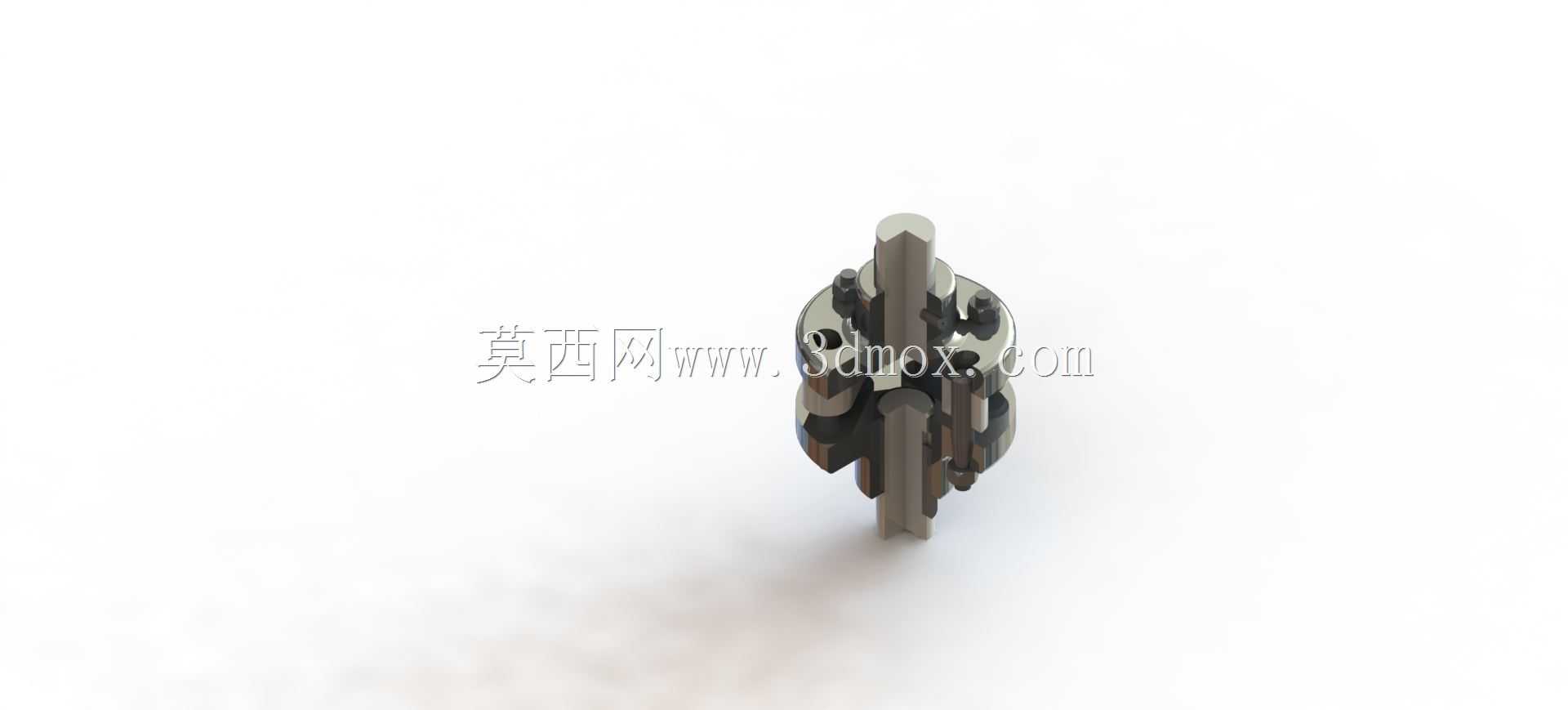

带缓冲结构的挠性联轴器三维结构

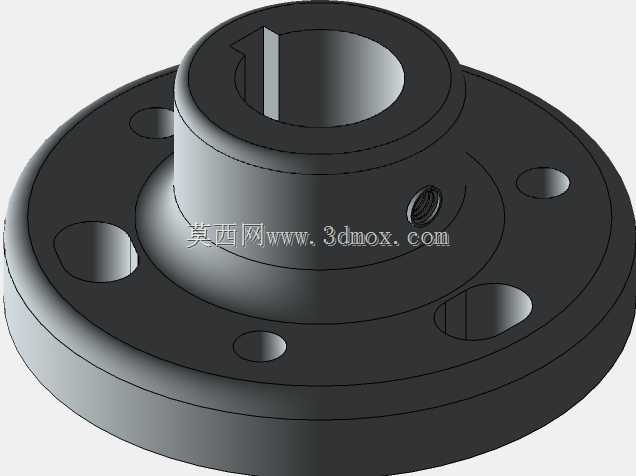

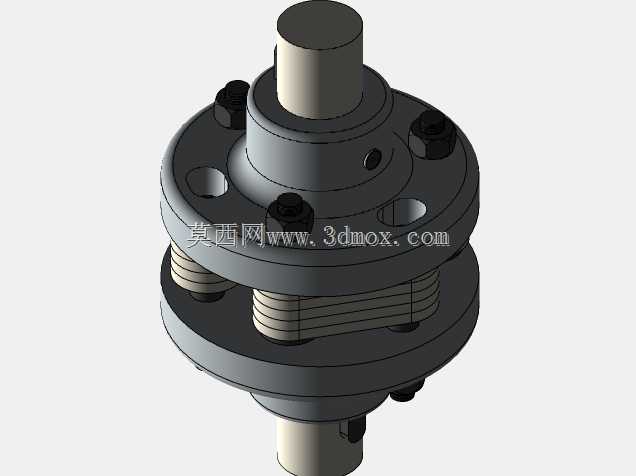

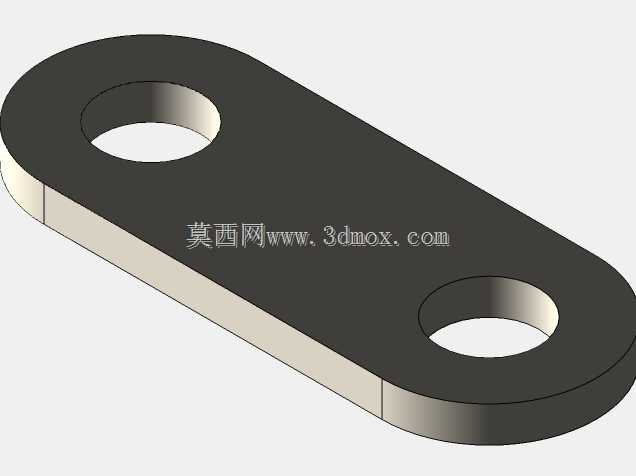

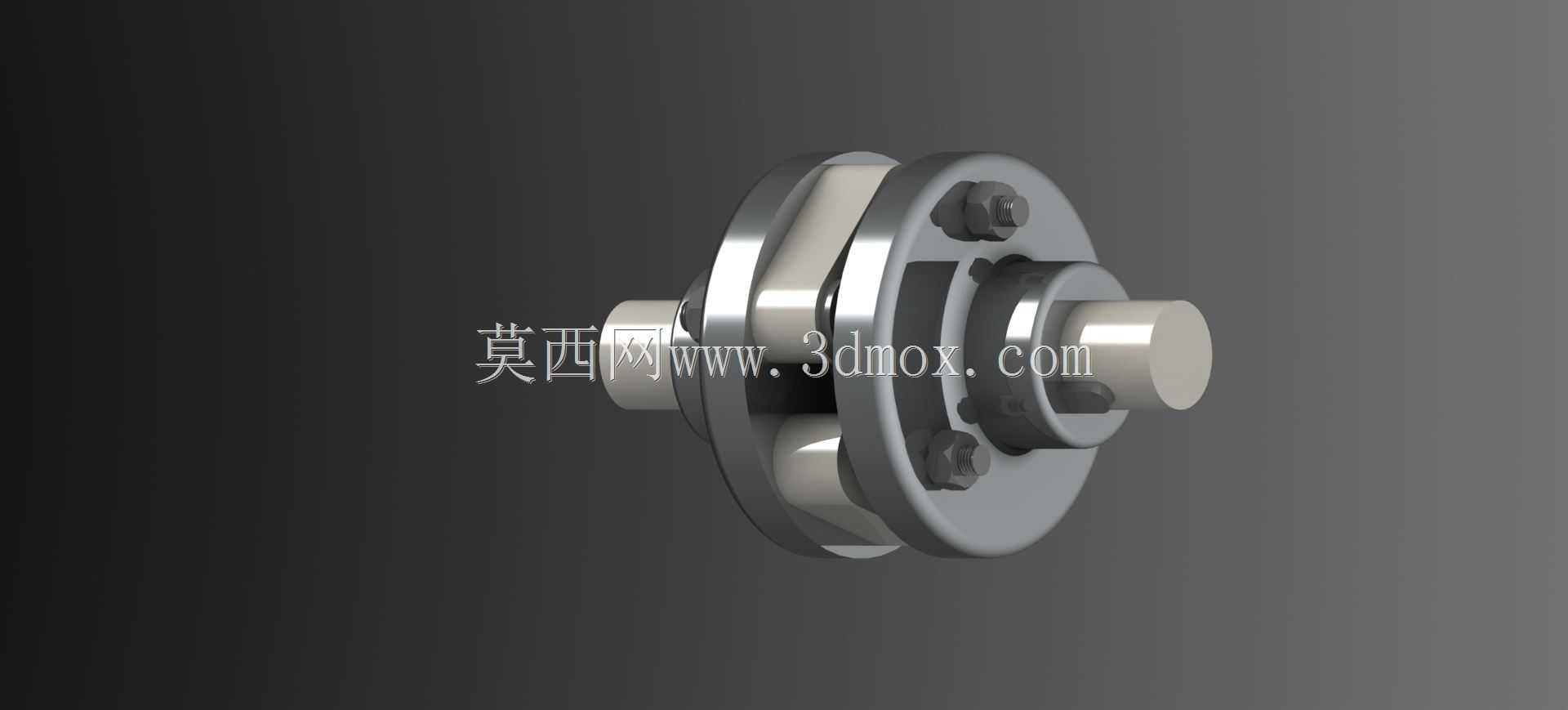

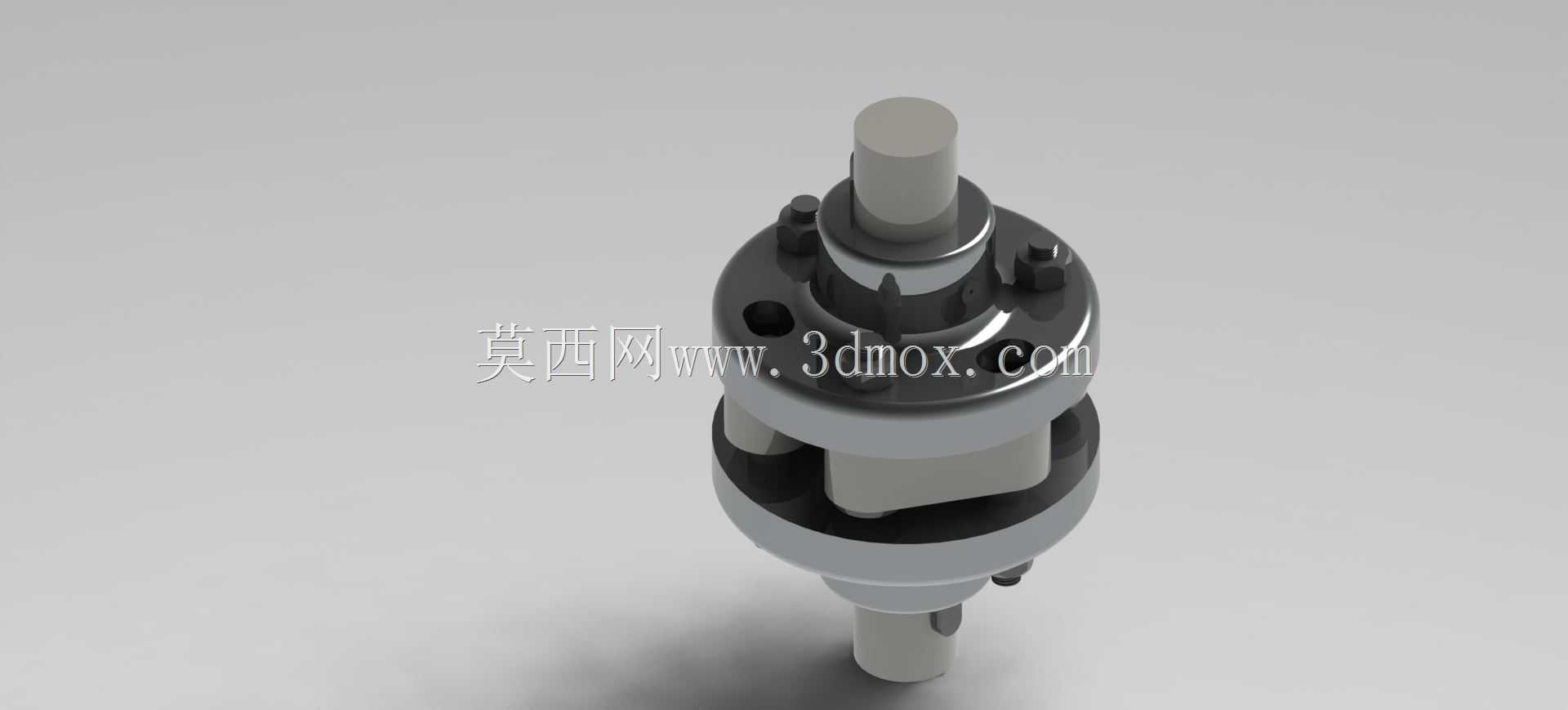

　　做传动结构设计的工程师都清楚，轴系对中偏差是现场安装永远绕不开的问题，不管是电机端和负载端的安装同轴度误差，还是设备运行过程中轴承磨损、机架形变带来的径向、角向甚至轴向偏移，都需要靠联轴器来补偿，而挠性联轴器正是针对这类工况设计的核心传动连接件。这类联轴器常应用在中小型电机驱动的泵类、输送机、轻工生产线传动工位，也会用在精密传动的试验台架上，相比刚性联轴器，它不需要安装时将两轴对中精度控制到极高的公差范围，能大幅降低现场安装的调试难度，同时在传动过程中吸收部分启动瞬间的冲击载荷，减少轴系两端轴承受到的附加径向力，延长整套传动部件的使用寿命。从结构设计来看，这款挠性联轴器采用了对称分布的弹性连接结构，两端的轴毂分别开有标准键槽，

　　用来和主动轴、从动轴实现周向固定，轴毂外侧的连接爪沿圆周均匀排布，中间的缓冲嵌件卡在两侧连接爪的间隙中，传动时扭矩通过主动端轴毂传递到缓冲嵌件，再通过嵌件带动从动端轴毂转动，当两轴存在径向偏移时，连接爪和缓冲嵌件之间可以产生微小的相对位移，不会出现卡滞或者额外的应力集中。设计时需要重点考虑安装边界尺寸，首先是两端轴孔的直径公差要匹配对应规格的电机轴和负载轴，键槽的尺寸符合平键连接的标准公差，保证装配时键能顺利嵌入同时周向无过大间隙；联轴器的最大外径要预留足够的安全间隙，避免和周边的机架、护罩产生干涉，总长度要匹配两轴端的预留间距，不能出现轴顶死或者轴插入深度不足的问题。另外在建模时，连接爪的圆角过渡是容易忽略的细节，

　　直角过渡的位置在长期承受交变扭矩时容易出现应力集中导致断裂，所以所有受力拐角处都做了R角处理，缓冲嵌件的卡槽尺寸和连接爪保留了微小的配合间隙，既保证扭矩传递的刚性，又能给偏移补偿留出活动空间。实际选型时还要核算额定扭矩是否匹配驱动电机的最大输出扭矩，避免过载时缓冲件提前失效，同时最高允许转速要满足设备的运行转速要求，高速工况下还要考虑整体的动平衡精度，避免运行时出现过大的振动。
