工业管路用弹簧式电磁阀结构设计

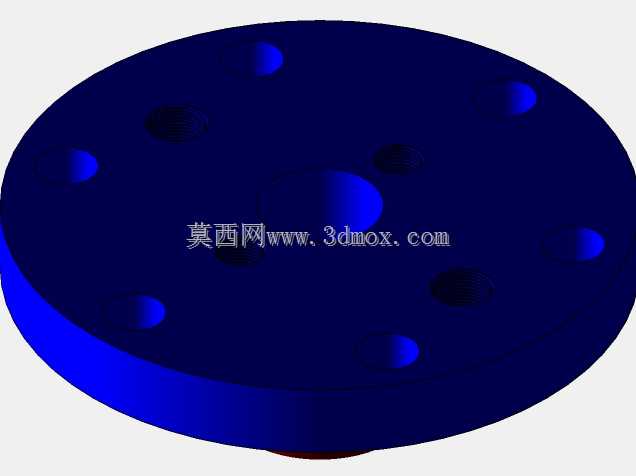

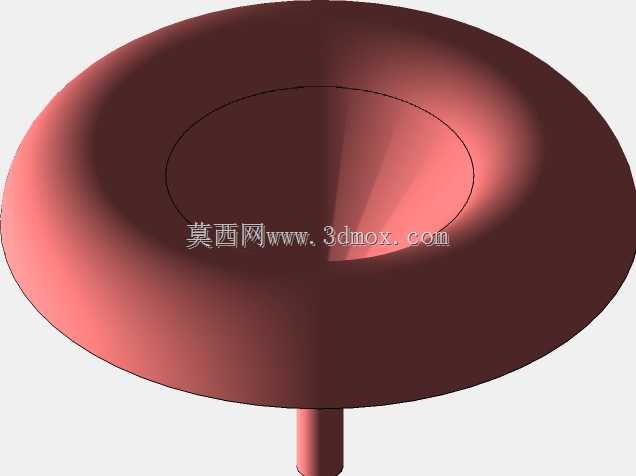

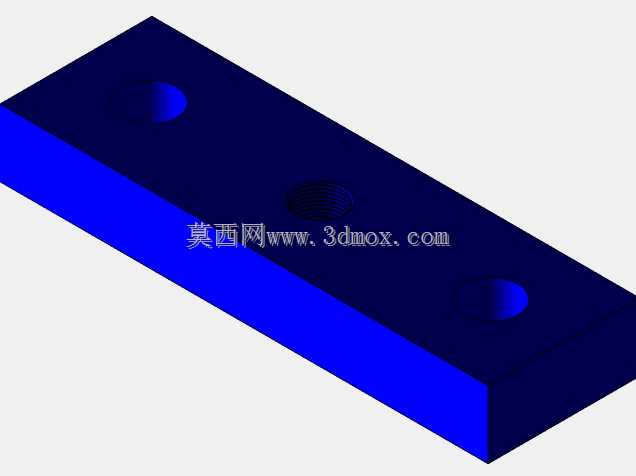

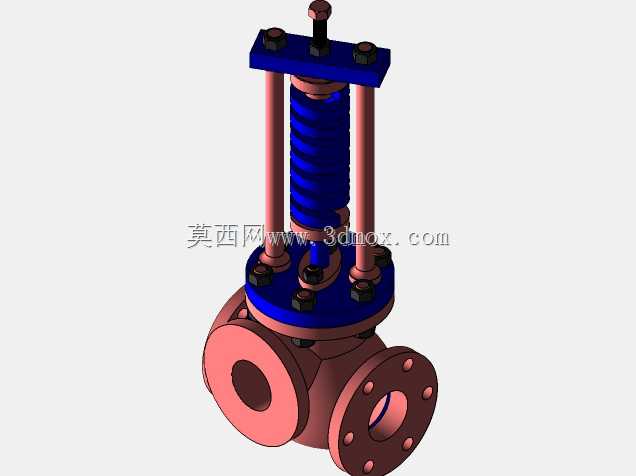

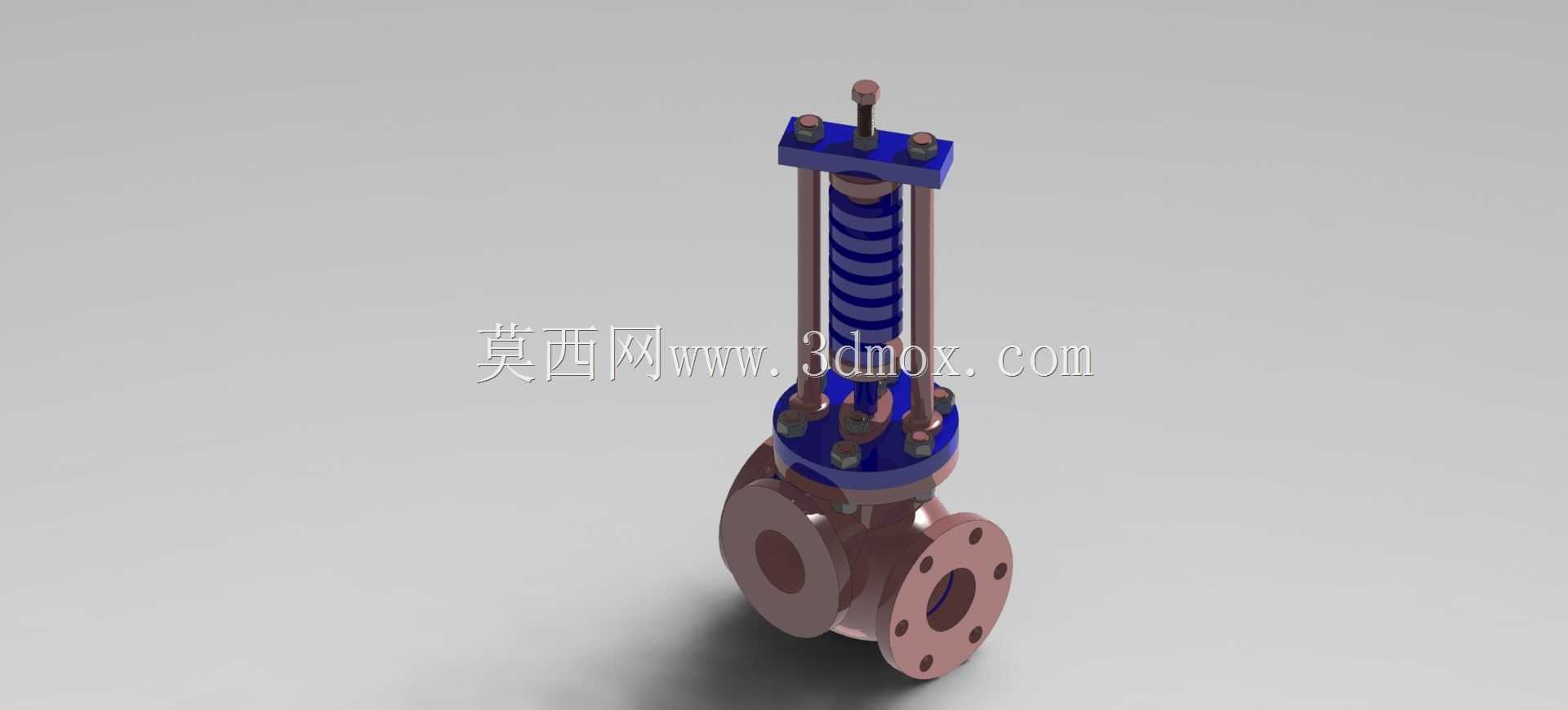

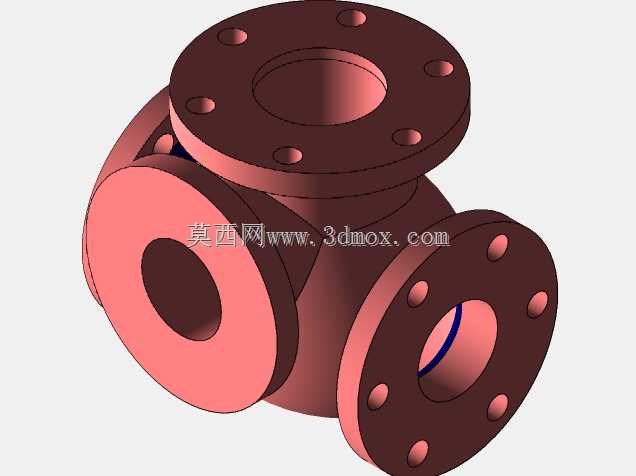

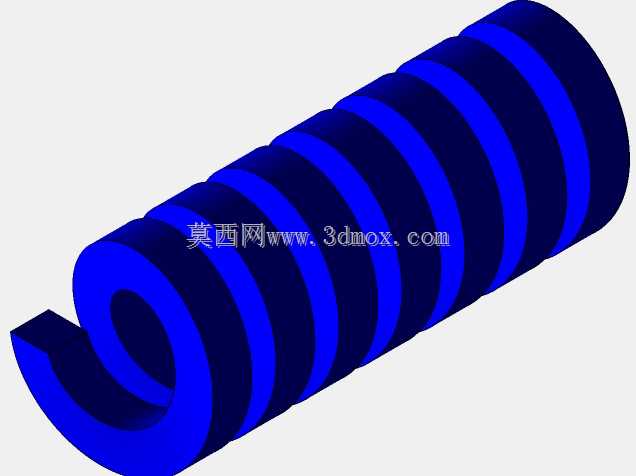

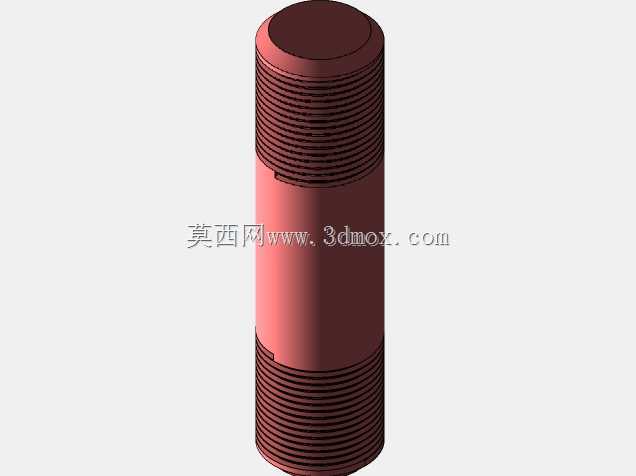

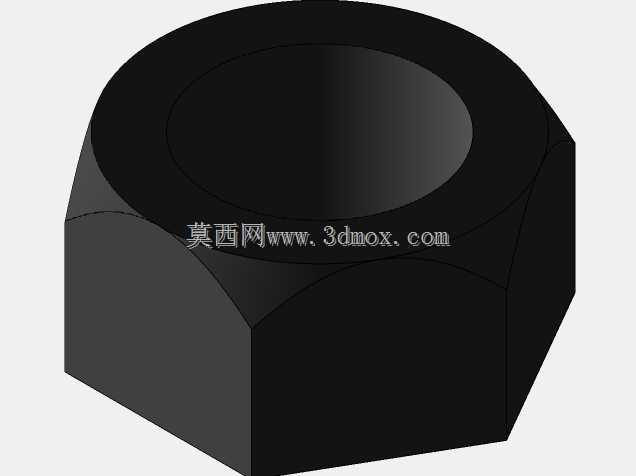

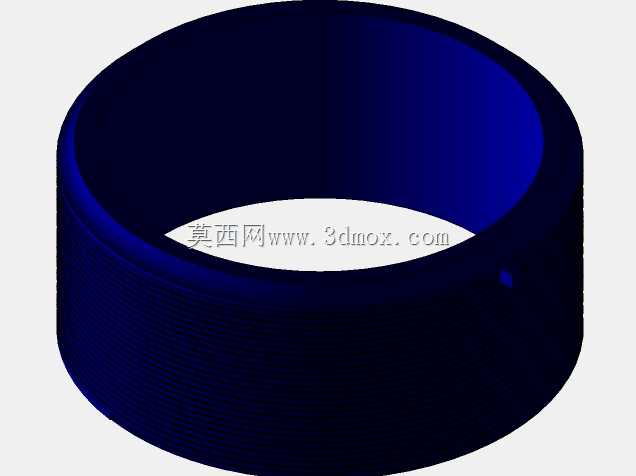

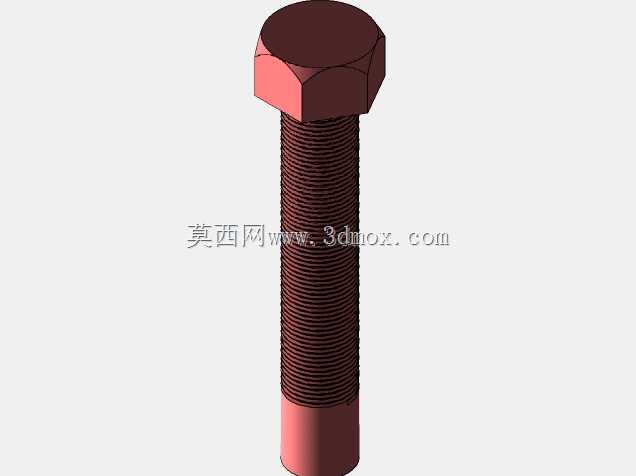

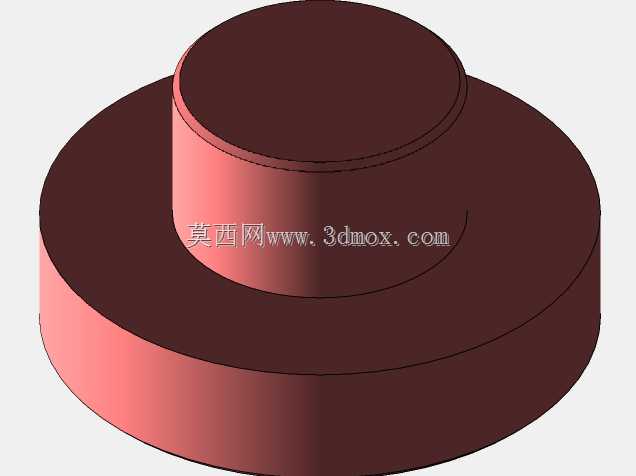

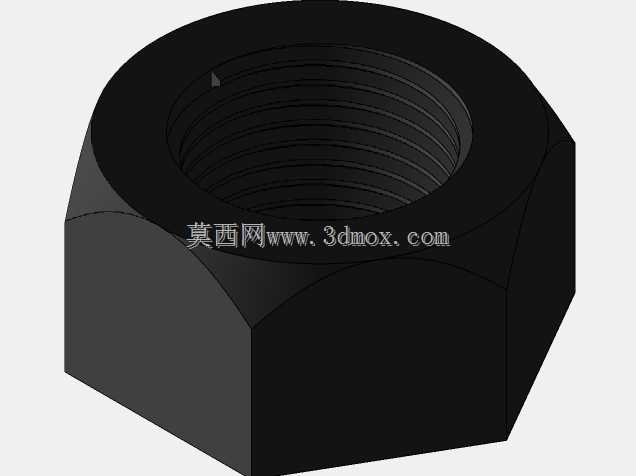

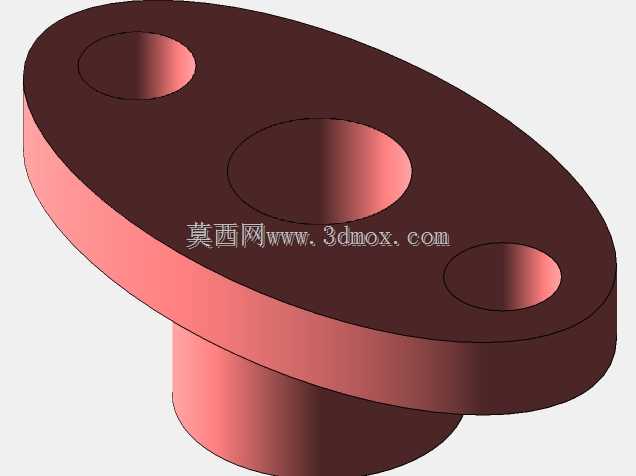

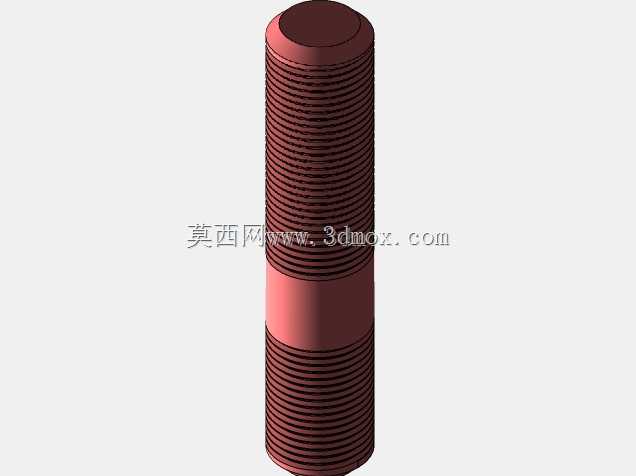

这类弹簧电磁阀在工业流体管路系统中应用覆盖范围极广，从化工介质输送管线的通断控制、暖通循环水系统的流向切换，到气动设备的气路管控、燃油供给管路的启闭操作，都能见到这类阀件的身影，核心作用是依托电磁线圈产生的电磁力克服弹簧预紧力完成阀芯提升，断电后依靠弹簧复位力快速切断通路，实现管路介质通断的自动化控制，无需人工手动操作即可适配远程电控系统的指令需求。从结构设计逻辑来看，该阀采用法兰式连接结构，阀体下部设置两个带螺栓孔的法兰对接端，可直接与同通径的工业管路法兰盘通过螺栓紧固密封，安装时需注意法兰端面的密封垫片选型要匹配输送介质的腐蚀性与工作温度，避免长期运行出现渗漏问题；上部的电磁驱动段采用长导杆结构配合立式弹簧腔体，铜质导杆既可以降低电磁驱动过程中的磁滞损耗，也能耐受长期往复运动的磨损，外层的蓝色包覆结构为线圈绝缘防护层，可适配车间多尘、有轻微凝露的常规工业工况，避免线圈受潮短路。设计过程中优先考虑了弹簧复位的响应速度，弹簧的预压缩量经过反复校核，既保证断电状态下阀芯能紧密压合阀座实现零泄漏截断，也不会因为弹簧刚度过大导致电磁线圈吸合功耗过高，线圈的额定工作电压适配工业常用的AC220V与DC24V两类供电规格，可直接对接常规工业控制回路无需额外加装转换模块。外形结构上，阀体下部采用铸铜材质，兼顾耐腐蚀性与结构强度，可承受常规1.6MPa级别的管路工作压力，上部驱动段的四根固定拉杆将线圈组件与阀体牢牢锁紧，避免长期受管路振动影响出现组件松脱；安装边界方面，需预留上部驱动段至少1.5倍阀体高度的操作空间，方便后期检修时拆卸线圈组件与更换复位弹簧，法兰对接端的螺栓孔位采用标准GB法兰尺寸设计，可直接替换同通径的传统手动截止阀，无需对现有管路进行额外改造。在实际选型应用中，这类阀件对介质洁净度有一定要求，若输送含固体颗粒的介质需在阀前加装过滤装置，避免颗粒卡滞阀芯导致复位失效，弹簧的材质选用不锈钢弹簧钢，可耐受常规水、油气、弱腐蚀性化工介质的长期侵蚀，不会因为锈蚀导致弹簧弹力衰减影响截断可靠性。
