任天堂Ds Lite掌机结构三维数模

该三维数模完整还原了任天堂Ds Lite折叠式掌机的整体结构与装配关系，建模过程中严格遵循消费类手持电子设备的人机工程设计逻辑，所有结构特征均对应实体产品的实际功能需求。从实际应用场景来看，这类掌机主要面向个人便携娱乐场景，可在通勤、户外休闲等脱离固定电源与显示设备的环境下运行游戏程序，双屏折叠的结构设计既兼顾了显示面积需求，又能在收纳状态下将屏幕、按键等易损部件完全包覆在壳体内部，降低携带过程中刮擦、磕碰造成的部件损坏概率。

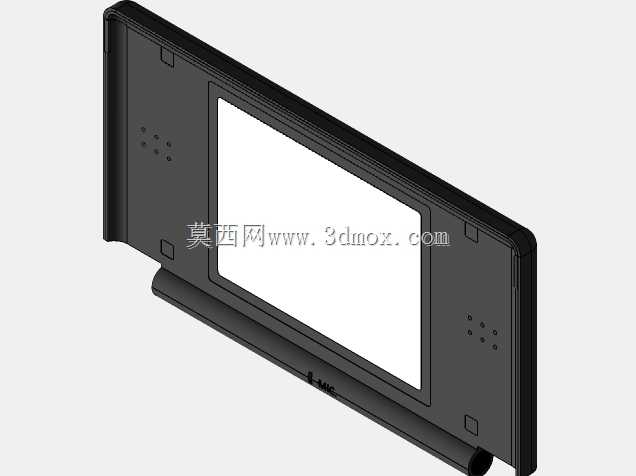

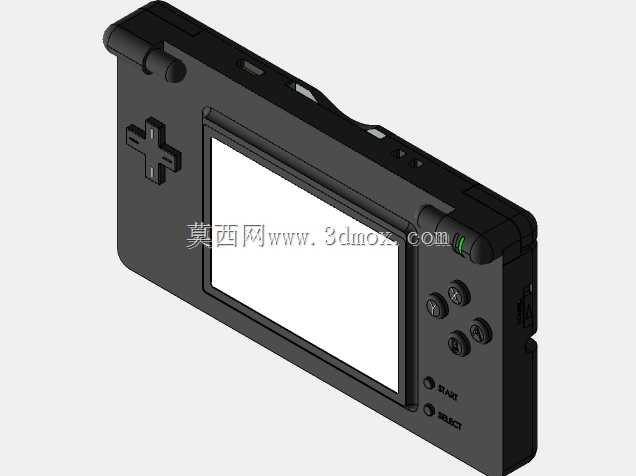

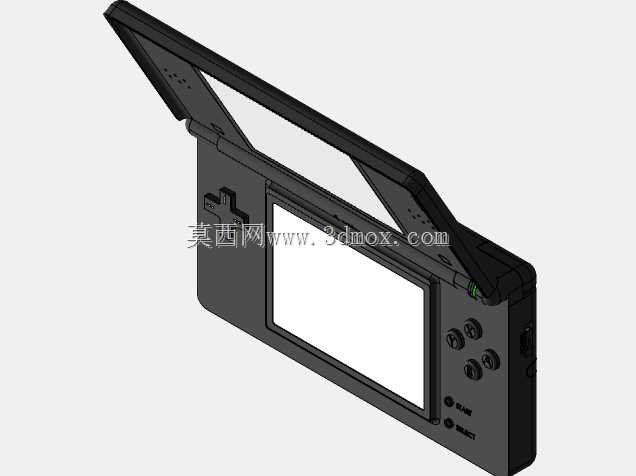

建模阶段首先确定了设备闭合状态下的整体外形边界，整体厚度控制在单手握持的舒适尺寸范围内，上下壳体通过侧边的转轴结构实现0-160度左右的开合角度限位，转轴阻尼参数匹配日常使用时的屏幕支撑需求，避免开合过程中出现屏幕自动垂落或者角度调整卡顿的问题。上半部分壳体集成了副显示屏的安装定位槽，屏幕周边预留了缓冲泡棉的安装间隙，避免合盖状态下上下屏幕直接接触产生磨损；下半部分壳体作为设备的核心承载结构，集成了主显示屏安装位、十字方向键、功能按键组、触控笔收纳槽、电源接口、耳机接口以及功能指示灯的安装位，所有按键的按压行程、按键间距均按照手持操作的手指活动范围设置，十字键与功能按键的位置对应双手握持时的拇指自然活动区域，长时间操作不易产生手部疲劳。

结构设计上充分考虑了手持设备的装配需求，上下壳体均采用薄壁卡扣加螺丝紧固的组合固定方式，壳体内部预留了主板、电池、扬声器等核心元器件的安装腔室，筋位布局既保证了壳体的抗扭、抗摔强度，又尽可能控制整体重量，符合便携设备的轻量化设计要求。侧边的音量调节键、电源开关、卡带插槽的位置均避开了双手握持时的手指接触区域，防止日常使用过程中出现误触。触控笔收纳槽设置在壳体侧边，采用卡扣式固定结构，取放顺畅同时不会在携带过程中自行滑落。所有接口位置均做了倒角过渡处理，避免插拔配件时出现卡滞或者刮伤配件表面的问题，壳体边缘全部做了圆角处理，贴合手掌握持时的接触曲面，提升长时间持握的舒适度。
