开普勒空间天文观测望远镜结构设计

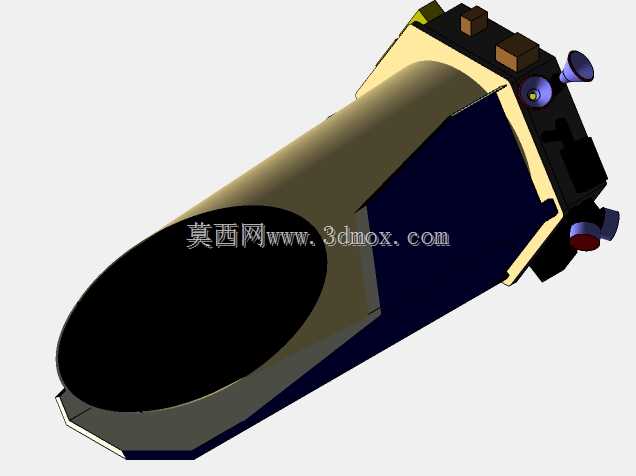

空间天文观测领域对探测设备的结构稳定性、光学路径适配性有着极高要求，这款开普勒太空望远镜的三维结构设计，完全围绕在轨长期观测的实际工况展开。从结构布局来看，主镜筒采用大口径长筒身构型，核心作用是为光学成像组件提供封闭、稳定的安装腔体，避免外部杂散光、空间微尘对光路传输造成干扰，筒身主体采用分段式拼接设计，既满足主反射镜、校正透镜组的同轴度安装要求，也能在发射阶段通过结构分块降低整体装配应力，适配运载火箭的载荷舱安装边界。筒身端部的遮光罩采用斜切异形轮廓，区别于传统地面望远镜的直筒遮光结构，该轮廓经过在轨运行的太阳光照角度模拟优化，能够在不同轨道姿态下最大程度遮挡恒星直射光进入主光路，减少光学成像的杂斑干扰，同时遮光罩边缘做了轻量化切角处理，在保证遮光效率的前提下尽可能降低结构重量，适配航天发射的载荷重量限制。设备侧部集成的多组小型光学组件，分别承担导星、姿态校准、辅助成像的功能，每个小型镜筒都通过独立的安装支座与主筒身刚性连接，安装支座上预留了微调螺纹副结构，可在地面装配阶段完成光轴同轴度的微米级校准，校准完成后通过厌氧胶封固，避免发射阶段的振动冲击导致光轴偏移。主筒身尾部的电子设备舱采用凸台安装结构，将成像传感器、信号处理模块、姿态控制接口集中布置在该区域，舱体外壳做了多组散热凸棱设计，能够将电子元器件工作产生的热量通过辐射方式散逸到空间环境中，避免舱内温度过高影响成像传感器的信噪比。从安装边界来看，该结构底部预留了标准的航天载荷对接法兰，法兰上的安装孔位完全匹配通用卫星平台的载荷接口，可直接完成与卫星平台的机械对接与电连接器插拔，无需额外设计转接结构。整体结构在设计阶段充分考虑了发射阶段的过载工况，筒身内部的光学组件支撑结构均采用对称辐条式构型，在保证支撑刚度的同时最大化减少结构占比，避免对通光孔径造成遮挡，所有外露的结构棱角都做了圆角钝化处理，防止发射阶段的振动导致结构件出现应力集中开裂的问题。侧部布置的多组姿态敏感器接口，可直接适配星敏感器、陀螺组件的安装，帮助望远镜在在轨运行时实时调整观测姿态，精准对准预定天区目标，满足长期连续天文观测的指向精度要求。
