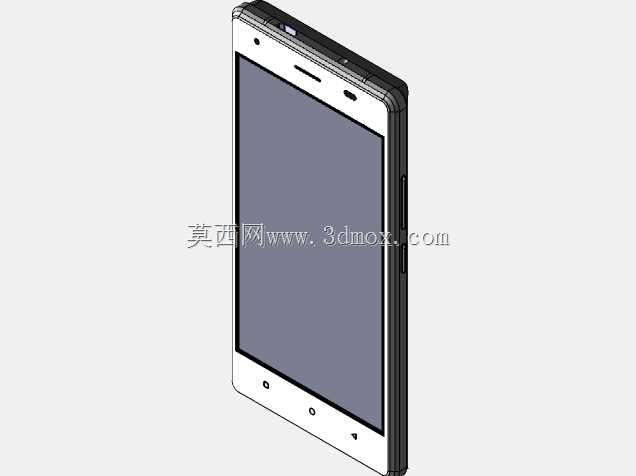

Oukitel C5 Pro智能手机外观结构建模

本次建模还原的直板智能手机，在日常消费电子结构设计场景中，主要用于产品前期外观验证、结构适配校核以及周边配件开发的参考依据。从实际使用维度看，该机型作为入门级手持通讯终端，核心功能覆盖移动通讯、网络接入、便携多媒体交互，建模过程中优先还原了手持握持的人机交互边界，整机厚度控制在单手握持无硌手感的区间，侧边按键的凸起高度、按压行程预留空间都按照实际装配公差做了对应还原，避免后续做保护套、贴膜等周边配件设计时出现尺寸干涉。

建模思路上采用自顶向下的设计逻辑，先确定整机的外轮廓基准面，以屏幕显示区域作为核心定位基准，依次拆分前面板、中框、后盖三个核心外观件，前面板的听筒开槽、前置摄像头开孔、距离传感器开孔的位置都严格对齐实际产品的排布逻辑，开孔边缘做了0.15mm的倒角处理，还原实际生产中的CNC加工工艺特征；中框部分的侧边按键槽位、SIM卡托开孔位置都预留了装配间隙，按键与中框的配合间隙控制在0.1mm，既保证按键活动顺畅，又不会出现晃动松垮的问题；后盖部分的摄像头模组凸起高度做了精准还原，凸起边缘做了弧面过渡，匹配实际产品的握持触感。

从安装边界来看，整机长宽尺寸适配常规牛仔裤口袋、小型随身包的容纳尺寸，屏幕占比符合同价位机型的常规设计，前面板下方的三个触控按键区域做了标识还原，对应实际触控交互的感应区域范围。在结构细节上，屏幕与中框的配合台阶做了0.2mm的预留，对应实际生产中泡棉胶粘贴的装配空间，顶部的耳机开孔、底部的麦克风与扬声器开孔位置都按照实际声学通道走向做了对应结构预留，避免后续做声学仿真时出现通道偏差。

这类消费电子通讯终端的建模，核心难点在于外观曲面的顺滑度控制，尤其是中框与前后盖衔接的R角过渡，需要保证不同视角下的曲面连续性，避免出现光影断层，建模过程中对四个边角的R角做了曲率连续处理，还原实际产品的弧面握持手感，同时所有外观面的拔模角度都按照注塑生产的要求做了对应调整，确保模型可以直接对接后续的结构开模验证环节，不需要再做额外的曲面修复。
