自定心结构手动夹持老虎钳三维设计

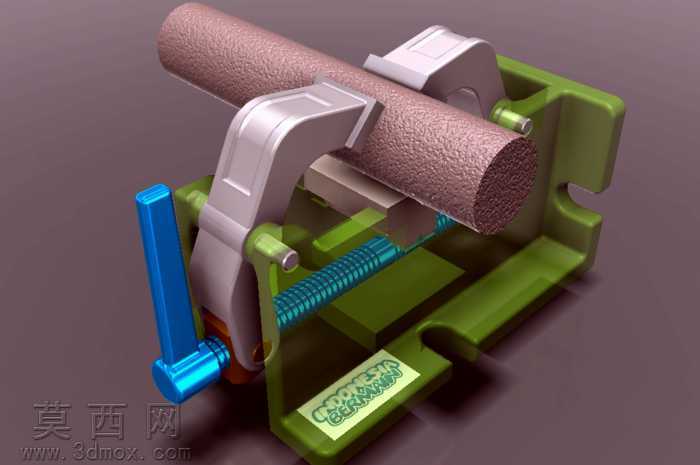

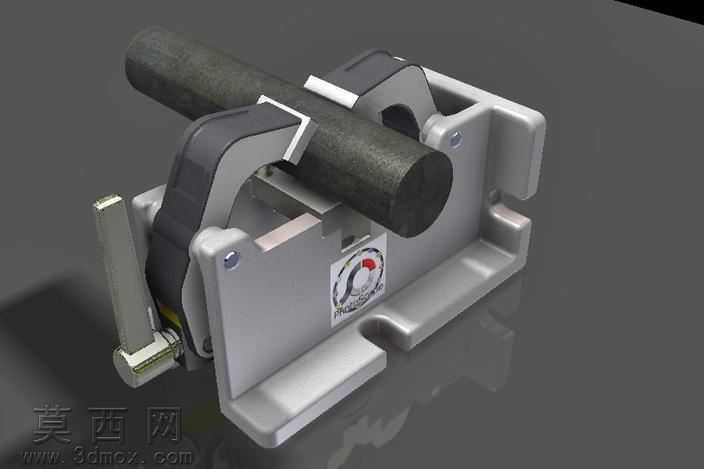

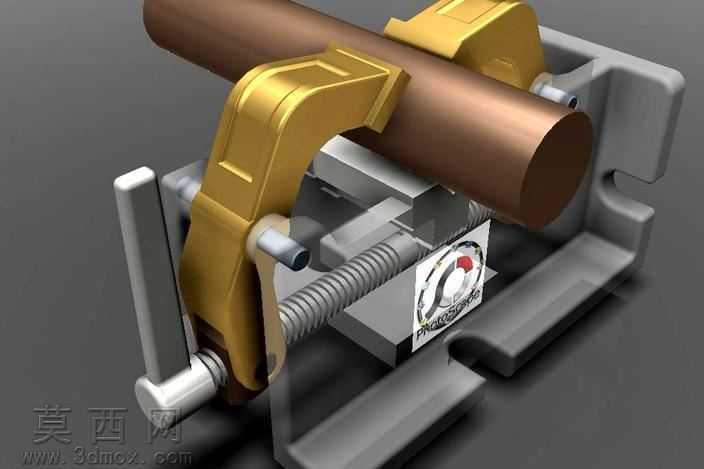

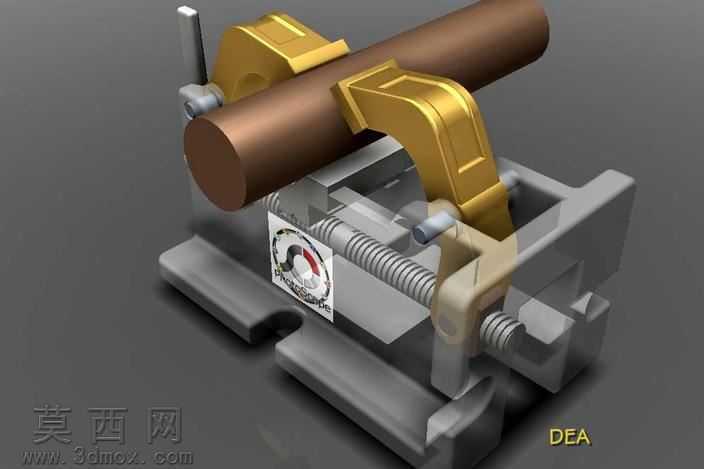

本作品为自定心老虎钳的三维建模设计成果，建模阶段采用参数化特征构建思路，先完成钳体基座的主体轮廓绘制，通过拉伸、切除特征打造基座的滑槽、安装定位槽结构，保证基座的结构强度与安装适配性。传动部分以梯形丝杆为核心建模对象，精准还原丝杆的牙型轮廓、导程参数，搭配与丝杆适配的活动钳身螺母副，还原丝杆转动带动钳身同步平移的传动逻辑，确保自定心功能的结构合理性：两侧活动钳口可随丝杆转动同步向中心收拢，实现对圆柱形工件的自动对中夹持，无需额外调整找正。夹持部件建模时，还原了钳口的防滑纹理结构，搭配可适配不同直径工件的V型夹持面，提升对轴类、棒料工件的夹持稳定性。摇臂部分采用弯折结构建模，还原手柄的防滑握持纹理，保证手动操作的施力便利性。材质与渲染阶段，针对不同部件匹配对应材质属性：钳体基座采用铸铁材质，设置哑光深绿漆面质感，还原工业工装的漆面颗粒感与轻微反光特性；丝杆、钳口夹持块采用合金结构钢材质，设置金属磨砂质感，体现机加工零件的金属光泽与表面粗糙度；操作手柄采用蓝色工程塑料材质，设置高饱和度哑光塑料质感，区分操作部件与主体结构；被夹持的棒料工件设置粗糙氧化皮质感的金属材质，还原真实待加工工件的表面状态。渲染阶段采用三点布光方案，主光源从斜上方投射，突出钳体的结构轮廓与部件层次，辅光源补光消除结构暗部死黑，环境光添加柔和的工业环境反射，提升金属部件的真实质感，最终渲染图清晰展现老虎钳的装配关系、运动逻辑与外观细节，完整呈现自定心老虎钳的结构设计特点，可用于机械工装结构展示、手动夹具原理演示等场景。
