热处理工序用链式吊挂料筐结构

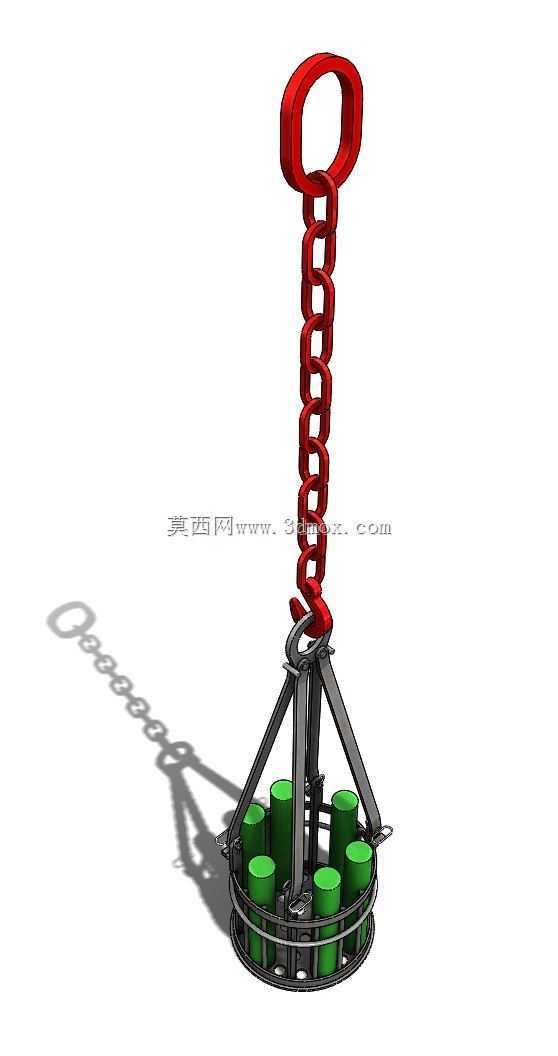

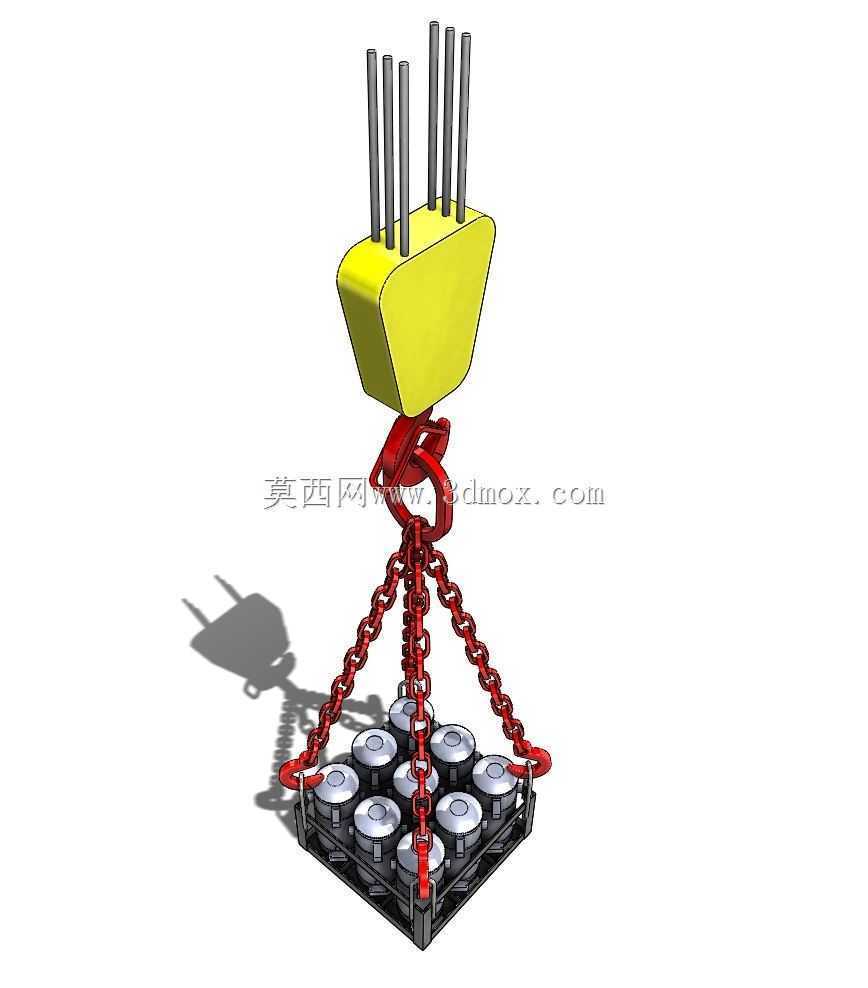

这套吊挂结构主要服务于金属热处理生产环节，适配井式炉、连续式热处理生产线的上下料转运需求，用来承载待处理的圆柱类金属工件，完成淬火、回火、渗碳等工序的全程吊挂转运，避免工件在高温环境下堆叠磕碰，同时保证热处理过程中介质、炉温能够均匀接触工件所有表面，保障热处理后的工件金相组织均匀性。从结构设计来看，上部的吊头采用梯形块状结构，顶面预留多根定位插杆，可直接适配车间现有起重设备的吊具接口，插杆的排布间距经过匹配校核，能够避免起吊过程中吊头与起重吊钩发生相对滑移，保证起吊过程的重心稳定。吊头下方通过万向旋转吊环连接多组承重链条，链条的排布采用四角牵拉加中心辅助承重的布局，四角链条分别连接下方方形料筐的四个角点，中心链条垂直延伸至料筐底部中心位置，既可以分散料筐满载时的单点承重应力，也能在起吊升降过程中避免料筐发生大幅倾斜晃动，防止工件从料筐中滑落。下方的料筐采用镂空框架式结构，底部为方形承托框架，框架上设置定位凹槽，刚好适配圆柱类工件的底部定位，工件放置后不会在转运过程中发生滚动移位，镂空的结构设计能够最大程度减少料筐本身对热处理介质流动、炉内热风循环的阻挡，避免出现工件局部热处理效果不达标的问题。设计过程中针对安装边界做了对应校核，吊头的外形尺寸适配常规车间桥式起重机的吊钩开口尺寸，不需要额外更换吊具即可直接投入使用，链条的长度经过匹配，料筐满载状态下的整体起吊高度能够适配常见井式热处理炉的炉膛深度，不会出现料筐无法完全放入炉膛的情况，同时料筐的外部长宽尺寸也匹配常规热处理炉的料台尺寸，可直接放置在炉内料台上完成工序处理。整套结构的受力点均做了应力分散处理，吊环与链条的连接位置、链条与料筐的连接位置都做了圆弧过渡，避免长期高温承重下出现应力集中开裂的问题，料筐的框架杆件采用等截面设计，高温环境下的形变量控制在允许范围内，反复使用也不会出现定位凹槽错位导致工件放置不稳的情况。在实际生产场景中，这套结构可以配合车间的起重设备完成从工件上料区到热处理炉、再到淬火介质槽、后续清洗工位的全流程转运，不需要中途更换承载工装，能够减少工件的二次吊装磕碰，同时提升热处理工序的转运效率，镂空结构在淬火环节能够减少料筐带出的淬火介质量，降低介质损耗，也能缩短工件入液的时间，保障热处理工艺的稳定性。
