电镀生产线用悬挂式挂具结构设计

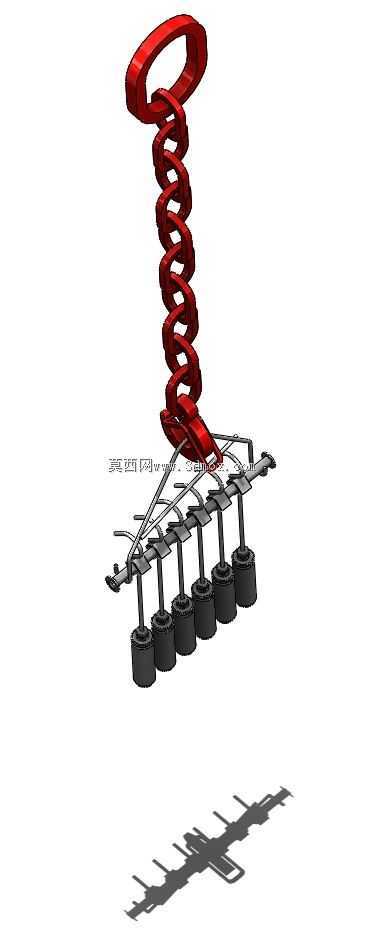

这套悬挂挂具主要应用在连续电镀生产线的上料工位，适配龙门式电镀自动线的挂镀作业流程，用来挂载小型待电镀工件完成除油、酸洗、镀锌、钝化等全流程表面处理工序，避免工件在槽液流转过程中脱落，同时保证工件各表面与槽液充分接触，保障镀层均匀性。挂具上部采用螺旋压缩弹簧加顶部吊环的结构，吊环直接挂接在生产线的导电铜排挂钩上，弹簧结构可抵消生产线运行过程中的启停冲击与槽体间的高度差，避免挂具与槽壁发生刚性碰撞，同时弹簧的张紧力可保证挂具与导电铜排的接触压力，减少导电接触电阻，保障电镀过程中电流稳定传导。下部挂架采用多工位并排排布的挂点设计，每个挂点配置独立的弹性夹头，可直接夹持带孔的小型冲压件、紧固件类工件，夹头采用倾斜排布方式，工件挂载后相邻工件间留有均匀间隙，避免电镀过程中工件互相遮挡造成的镀层厚度不均，同时倾斜角度可保证工件出槽时槽液快速滴落，减少槽液交叉污染。设计过程中优先考虑了挂具的耐腐蚀性，整体结构除弹簧采用弹簧钢做绝缘包覆处理外，下部挂架的主支撑杆采用外包PP材质的钢结构，夹头采用导电铜材做局部裸露处理，既保证整体结构的结构强度，又避免非工作区域的无效镀覆，减少贵金属镀液的消耗。安装边界上，吊环内径适配生产线常用的直径30mm导电铜挂钩，弹簧自由状态下整体挂具长度为420mm，压缩行程为80mm，可适配槽深300-400mm的标准电镀槽，下部挂架总宽度为280mm，单次可挂载6件同规格工件，挂点间距为40mm，可覆盖绝大多数小型五金件的电镀挂载需求。挂具底部做了圆弧过渡处理，避免工件上下料过程中划伤操作人员手部，同时挂架整体做了等重平衡设计，挂载工件后不会出现偏斜，保证运行过程中挂具垂直升降，不会剐蹭槽体两侧的阳极板。
