热处理生产车间工位布局三维设计

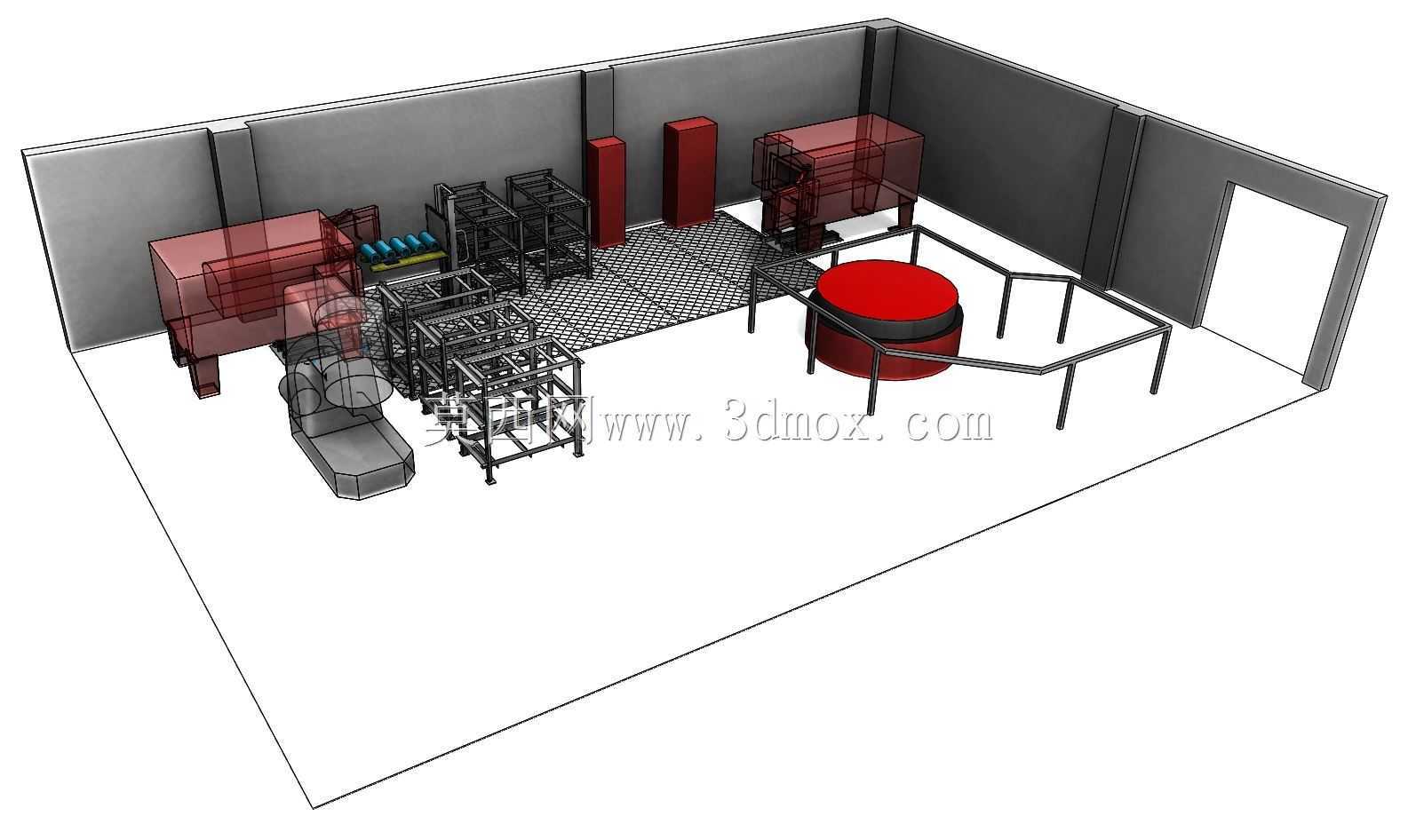

这套三维布局还原的是金属加工环节里的热处理作业区，这类工位在机械加工、五金零部件制造、汽车配件生产场景里是核心配套工序段，主要承担工件淬火、回火、调质等热处理作业，完成工件金相组织调整，提升工件硬度、韧性等力学性能，是保障零部件服役寿命的关键工序区域。从布局逻辑来看，整个作业区采用封闭隔间设计，墙体采用实体隔断结构，将热处理作业的高温区域与其他生产工段做物理分隔，避免高温辐射、作业飞溅对周边工位人员及设备造成影响，隔间预留的通行门洞满足工件转运、人员巡检的通行需求，门洞尺寸适配常规手动转运车、小型AGV转运设备的通行边界。区域内的核心热处理设备沿侧墙排布，预留了设备检修、工件上下料的操作空间，设备周边设置的红色立柱为安全警示与防护结构，用于标识高温危险区域边界，避免无关人员误入作业风险区。中间位置的圆形带红面台座是工件临时周转工位，配套的金属框架围栏划分出工件待处理、处理完成的缓存区域，围栏采用标准化金属型材搭建，高度符合工业安全防护规范，既可以规范工件流转路径，也能避免转运过程中工件滑落造成安全隐患。区域内排布的多组金属框架结构为工件存放料架，料架采用分层镂空设计，适配不同尺寸的热处理工装、待加工工件的存放需求，镂空结构不会遮挡热处理过程中的热量流通，也便于日常清理作业产生的氧化皮等杂物。靠近料架位置的工业机械手结构，承担工件在料架、热处理设备、周转台之间的自动转运作业，替代人工完成高温工件的搬运，降低作业人员的高温作业风险，提升工序转运的效率与定位精度。地面铺设的网格防滑踏板覆盖了作业人员的主要操作通道，踏板采用镂空格栅结构，既可以避免作业面积油、积水造成滑倒风险，也能让作业过程中掉落的氧化皮、杂物通过格栅落入下方收集区，保持作业面整洁。整个布局的设备间距、通道宽度均符合机械工厂热处理车间设计的相关规范，在有限的隔间空间内平衡了设备操作空间、工件缓存空间、人员巡检通道、安全防护距离的多重需求，建模过程中对每台设备的安装边界、操作开门空间、维护拆卸空间都做了预留，不会出现设备安装后无法开门检修、通道宽度不足无法通行的问题，可直接作为中小型热处理工段布局规划、产线升级改造的三维参考模板，帮助设计人员快速校验布局合理性，减少现场施工后的调整返工。
