Alicate德科尔特多功能剪切钳三维建模

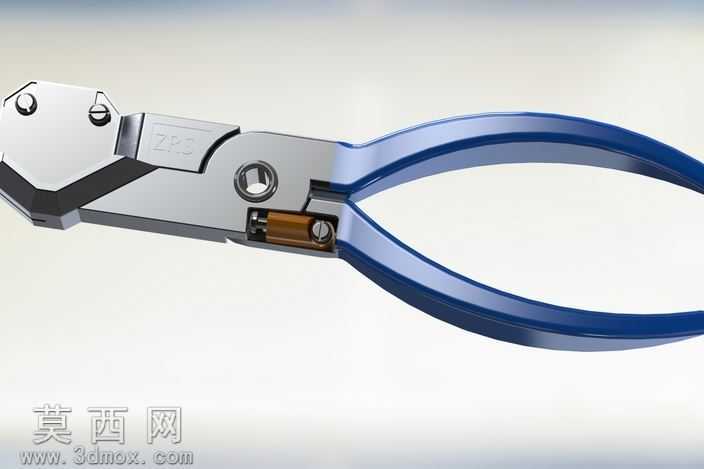

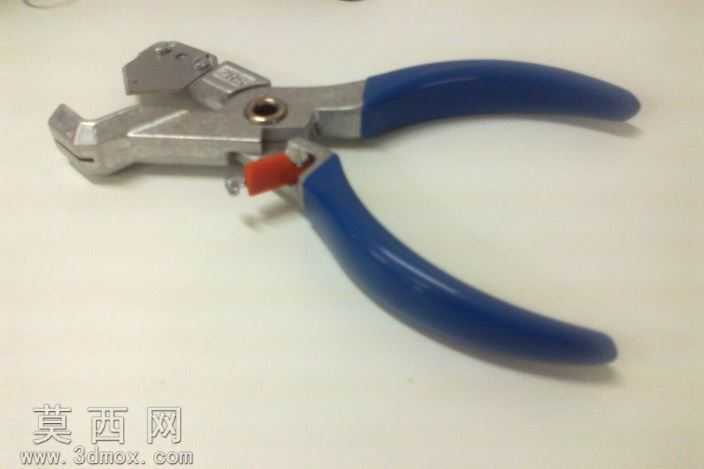

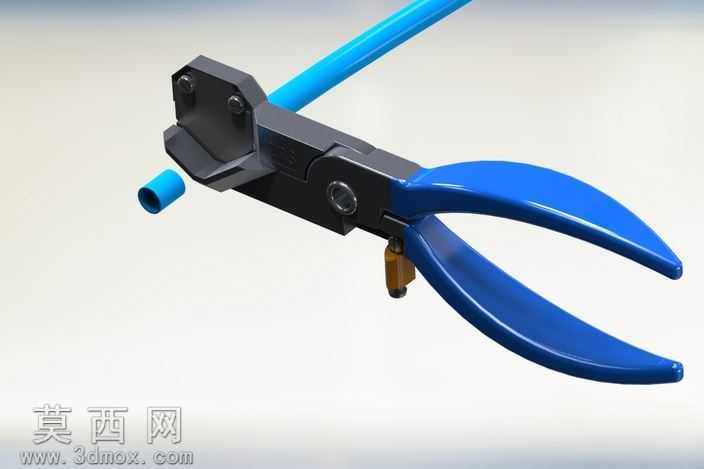

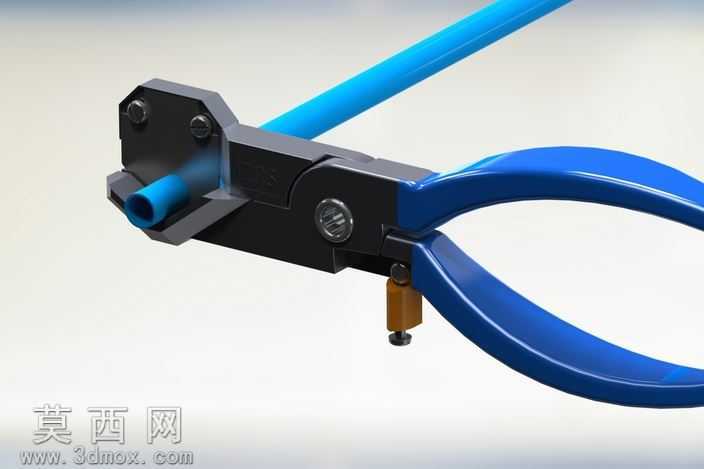

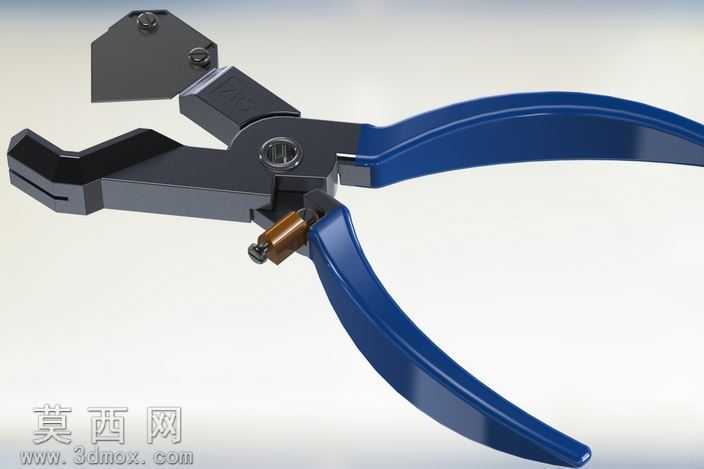

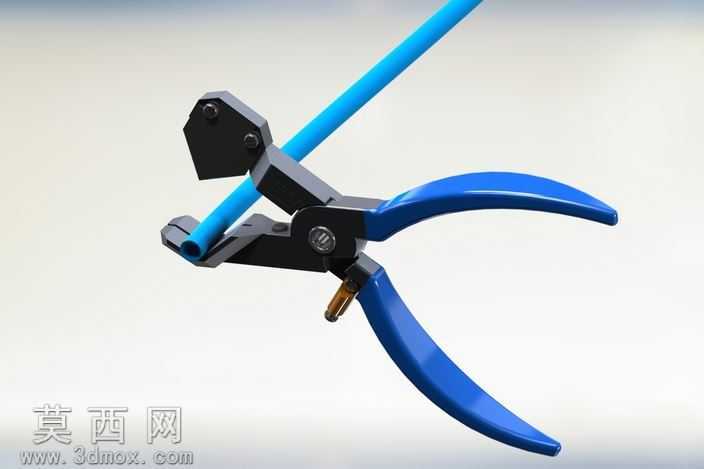

本模型为Alicate德科尔特剪切钳的三维参数化建模作品，建模过程以SolidWorks为核心工具，严格遵循实物测绘的尺寸比例完成全结构还原。建模阶段采用自底向上的设计思路，首先完成钳头金属基体的特征构建：通过拉伸凸台搭建钳身的基础轮廓，结合放样特征还原钳口的异形切削刃结构，针对刃口处的阶梯剪切位，使用切除拉伸配合圆角特征处理刃口的过渡倒角，保证剪切作业时的受力均匀性；钳身中部的铰接轴孔采用同轴心配合特征设计，预留0.1mm的装配间隙模拟真实铰接的转动余量，轴孔周边的加强筋结构通过筋特征快速生成，还原实物的抗弯折结构设计。手柄部分采用曲面建模方式完成，先通过样条曲线绘制符合人体工学的握持轮廓，再使用曲面放样生成蓝色绝缘握套的基础曲面，加厚处理后添加表面的细微磨砂纹理，在握套与金属钳身的衔接处添加限位凸台结构，还原真实产品的握套防脱设计；钳身附带的红色锁止卡扣采用单独零件建模，通过扭转弹簧的简化特征模拟锁止的弹性结构，还原剪切钳闲置时的锁止固定功能。材质渲染阶段针对不同部件匹配对应材质属性：金属钳身部分赋予哑光不锈钢材质，调整金属粗糙度参数模拟实物表面的拉丝处理效果，在铰接轴位置添加轻微的磨损质感提升真实度；蓝色握套赋予软质PVC材质，调整材质的漫反射颜色与半透明参数，还原橡塑握套的哑光防滑质感；红色锁止卡扣赋予硬质工程塑料材质，添加细微的分模线细节提升模型精细度。结构设计上充分还原该款剪切钳的多功能属性，钳口处的不同卡位分别对应橡胶、塑料、PVC管材的剪切需求，建模时针对不同剪切位的刃口角度做了精准还原，保证模型可用于后续的剪切受力仿真、产品结构优化等场景，整体模型装配完成后添加全局干涉检查，确认所有活动部件无结构干涉，铰接部位可实现真实的开合转动动作，完整复现实物剪切钳的操作逻辑与结构特点。
