RC遥控车防滑差速器结构三维设计

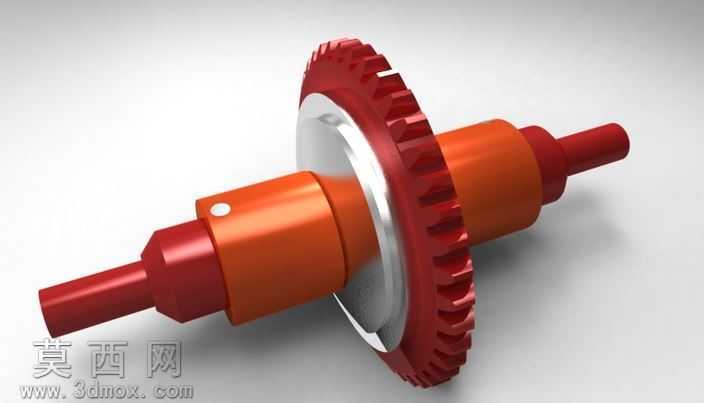

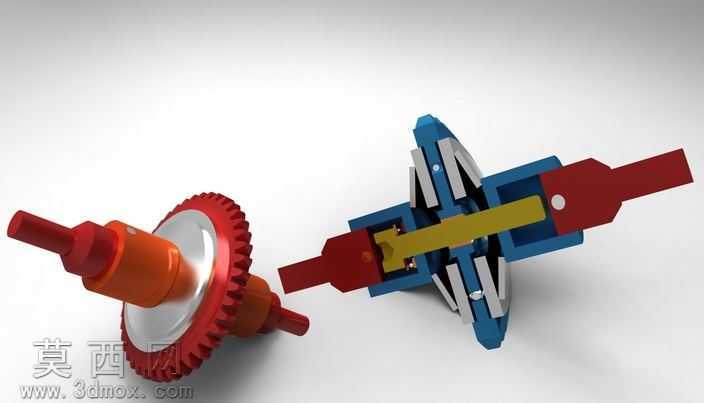

本作品为RC遥控车用防滑球差结构的三维建模设计，整体在三维建模环境中完成全参数化零件绘制与整机装配，完整还原了自制RC球差的全部结构细节。建模过程中首先对差速器的核心传动逻辑进行拆解，将整体结构划分为动力输入齿轮轴、差速壳体、十字传动销、差速滚珠、两侧输出轴、传动齿轮六大核心模块，每个零件均按照实际适配的5毫米内径轴承、20毫米外径安装尺寸进行1:1参数化绘制，确保各零件的装配公差符合实际装车的配合要求。材质与渲染环节，针对不同零件的实际材质属性分别赋予对应材质：输入齿轮与传动齿轮采用45号钢调质材质，表面做齿面高频淬火的金属质感处理，还原金属齿轮的哑光金属光泽与细微加工纹理；差速壳体采用高强度蓝色工程尼龙材质，表现出工程塑料的细腻磨砂质感与注塑件的规整边角；两侧输出轴采用红色阳极氧化铝合金材质，还原铝合金氧化层的细腻金属光泽与轻微反光特性；内部十字传动销与差速滚珠采用轴承钢材质，表现出高硬度钢材的亮面金属质感与高精度表面的反光效果；内部传动横轴采用黄铜材质，还原铜质零件的暖调金属色泽。结构设计上，该差速器针对市售低价RC差速的适配性问题做了优化，调整了轴承安装位的内外径尺寸，使其能够适配手头现有规格的轴承，无需额外采购特殊规格轴承即可安装到自制RC车架上；差速内部的滚珠与传动销的配合间隙经过反复调整，既保证差速动作的顺滑度，又能在单侧车轮打滑时通过滚珠的锁止作用传递足够动力，避免普通开放差速器单侧打滑后动力完全流失的问题；输入齿轮的齿形参数按照常用RC遥控车的模数进行绘制，能够与车架上的电机驱动齿轮完美啮合，保证动力传递的平稳性，降低传动过程中的噪音与齿轮磨损。整体装配完成后通过干涉检查确认所有零件无装配干涉，转动过程中各部件动作流畅，差速功能符合设计预期，能够满足自制RC遥控车的传动需求，后续可通过实际装车测试验证结构的耐用性与传动性能，根据测试结果再对壳体壁厚、滚珠预紧力等参数做进一步优化调整。
