工业万向带刹车脚轮三维设计作品

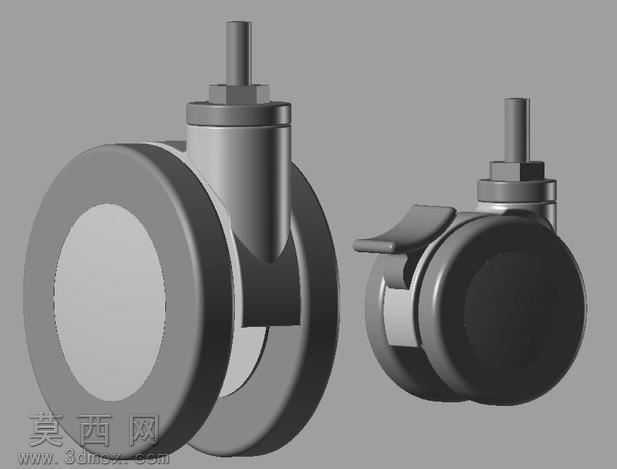

本作品为两款工业脚轮的三维建模设计成果，建模过程依托三维参数化设计软件完成，全程遵循工业脚轮的实际生产尺寸规范进行1:1比例还原，确保模型各部件的尺寸公差符合五金配件的通用加工要求。建模阶段首先完成核心部件的结构搭建：针对滚轮主体，采用旋转凸台命令生成轮体的基础回转结构，轮面做圆弧过渡处理以模拟实际橡胶轮面的弧度，保证滚动接触时的受力均匀性；针对轮架部分，采用钣金折弯特征搭配焊接凸台结构，还原金属支架的弯折弧度与安装位结构，支架与轮体的连接轴位置做同轴度约束，确保轮体可绕轴顺畅转动。两款脚轮分别做差异化结构设计：左侧为普通万向脚轮，顶部的安装插杆做六角定位台结构，插杆表面做防滑纹理处理，模拟实际安装时的防转定位设计，轮架与插杆的连接位置做回转副约束，可实现360度水平方向旋转，满足万向转向的功能需求；右侧为带刹车功能的万向脚轮，在普通万向轮的基础上增加了刹车拨片结构，拨片与轮架之间做铰接约束，拨片的卡齿位置与轮面的接触间隙做精准调整，模拟拨片按下时卡紧锁死轮体、抬起时释放轮体的实际功能状态。材质渲染阶段针对不同部件做对应材质赋予：滚轮主体赋予深灰色哑光橡胶材质，调整材质的粗糙度参数模拟橡胶表面的微磨砂质感，还原工业脚轮轮面的防滑特性；金属轮架、安装插杆、刹车拨片赋予亮面镀铬金属材质，调整反射参数模拟金属表面的高光反射效果，还原五金配件的金属质感；部件衔接的缝隙位置做细微的倒角处理，避免模型出现尖锐棱角，更贴近实际冲压、机加工后的零件边缘状态。整体模型的装配关系完全匹配实际脚轮的装配逻辑，各活动部件的运动自由度设置准确，既可以用于产品设计阶段的结构验证，也可用于工业设备、货架、周转车等场景的装配配套使用，模型结构完整无破面，各部件可单独拆分编辑，能够满足后续工程出图、渲染展示、运动仿真等不同场景的使用需求。
