带安装支架的工业重载滑轮组件

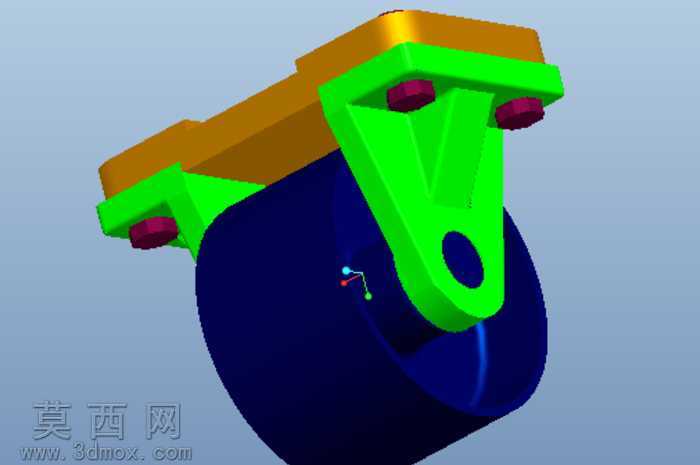

该滑轮组件采用三维参数化建模方式完成整体设计，建模过程中优先保证各部件的装配干涉校验，先完成核心轮体的回转体特征构建，通过旋转特征生成深蓝色的轮体主体，对轮体与支架连接的轴孔位置做了同轴度约束，确保后续装配时销轴可以顺畅穿入。支架部分采用绿色高对比度材质区分，建模时先绘制支架的侧视轮廓草图，通过拉伸生成主体支撑结构，再对三角加强筋位置做拔模与圆角处理，既保证结构强度也避免应力集中，支架顶部的安装板采用棕金色材质表现，安装板上预留了两个内六角螺栓的安装沉孔，螺栓采用深紫红色材质区分，建模时还原了内六角螺栓的头部特征与螺纹段的简化示意，保证装配关系清晰可辨。渲染阶段采用柔和的环境天光作为主光源，搭配两个辅助侧光消除结构暗部阴影，不同部件赋予差异化的材质属性：轮体设置为哑光硬质工程塑料质感，表面添加细微的磨砂纹理提升真实感，支架部分设置为亮面喷塑金属质感，安装板设置为镀锌金属质感，螺栓设置为发黑氧化的金属质感，通过材质差异清晰区分各个装配零件。结构设计上采用双侧三角支撑的支架结构，相比单侧支架拥有更高的承重能力，轮体与支架之间预留了合理的转动间隙，既保证轮体可以顺畅转动，也不会出现过大的旷量，安装板的平面度做了约束设计，确保组件可以平稳贴合安装在设备底部。设计思路围绕工业场景的重载移动需求展开，整体结构紧凑，安装固定方式简单可靠，各部件的拆分符合实际加工装配逻辑，既可以作为独立的移动承重部件使用，也可以集成到各类工装推车、移动设备的底部作为行走机构，建模过程中所有特征均保留参数化历史，方便后续根据实际承重需求调整轮径、支架厚度、安装孔位尺寸等参数，适配不同的安装使用场景。
