多级啮合传动齿轮轴组三维结构设计

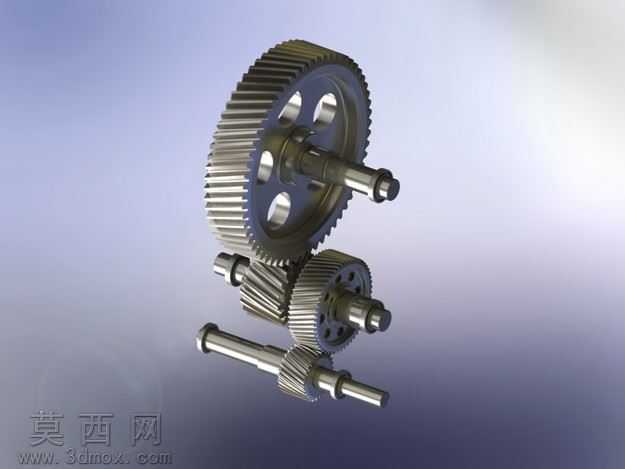

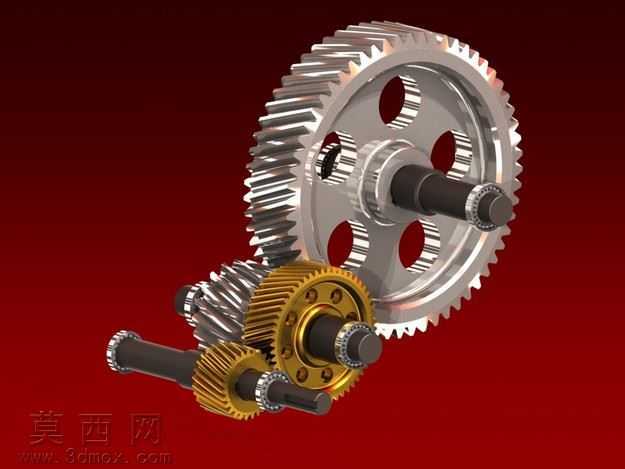

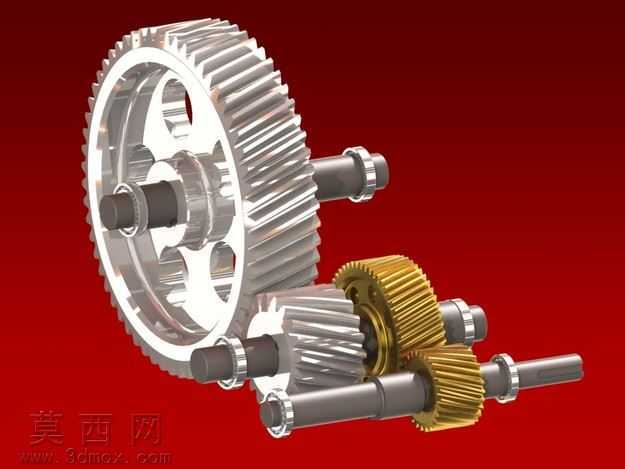

本作品为多级啮合传动的齿轮轴组三维结构，建模过程以机械传动设计逻辑为核心，首先完成各传动零件的参数化建模：针对不同层级的传动齿轮，先依据传动比计算确定模数、齿数、压力角、齿宽等核心参数，通过齿廓渐开线方程绘制精准齿形曲线，经拉伸、阵列、布尔运算完成轮齿结构构建，同时在齿轮辐板位置设计均匀分布的减重孔，在保证轮体结构强度的前提下降低整体组件重量，适配高速传动场景下的动平衡需求。针对配套的传动阶梯轴，根据轴上零件的安装定位需求，依次完成轴段直径、长度的参数化设计，精准预留轴肩定位结构、轴承安装位、齿轮配合轴段的尺寸公差基准，同时完成轴端倒角、退刀槽等工艺结构的建模，还原真实机械加工的工艺细节，保证模型符合实际生产的设计规范。完成单个零件建模后，按照实际传动的装配关系进行组件虚拟装配，通过同轴度、啮合间隙、端面重合度的配合约束，保证各级齿轮之间的啮合位置精准，齿轮与轴之间采用过盈配合的约束逻辑，还原真实传动场景下无相对窜动的装配状态，同时校验各零件之间不存在运动干涉，保证传动路径顺畅。渲染阶段采用金属材质赋予各零件，齿轮与轴类零件均采用调质钢的金属质感，调整材质的粗糙度、反光度参数还原机械加工后的金属表面效果，场景采用渐变浅蓝背景搭配柔和的漫反射光照，突出齿轮轮齿的啮合细节、轴段的阶梯结构以及整体组件的层级传动关系，清晰展现动力从输入轴经多级齿轮啮合传递到输出轴的完整路径。设计过程中针对齿轮啮合的受力特性，对轮齿根部做了圆角过渡处理，降低应力集中风险，同时对减重孔的位置、大小做了结构优化，避免辐板强度不足的问题，整体模型结构严谨，参数符合通用机械传动的设计标准，可用于传动结构原理演示、机械设计教学参考、虚拟装配仿真等场景，完整还原了多级圆柱齿轮传动系统的结构特点与装配逻辑。
