壁挂式家用电采暖热水炉内部结构设计

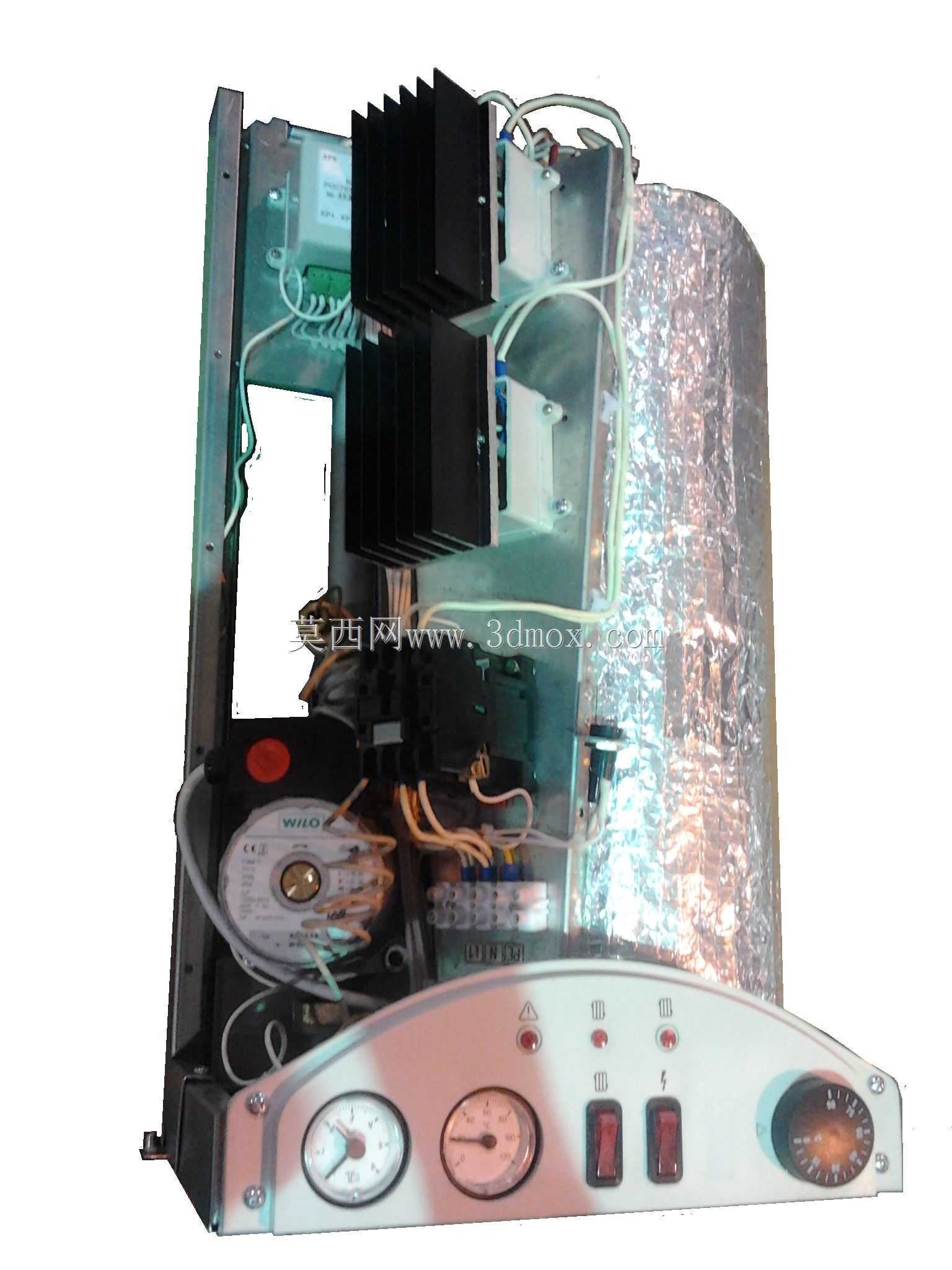

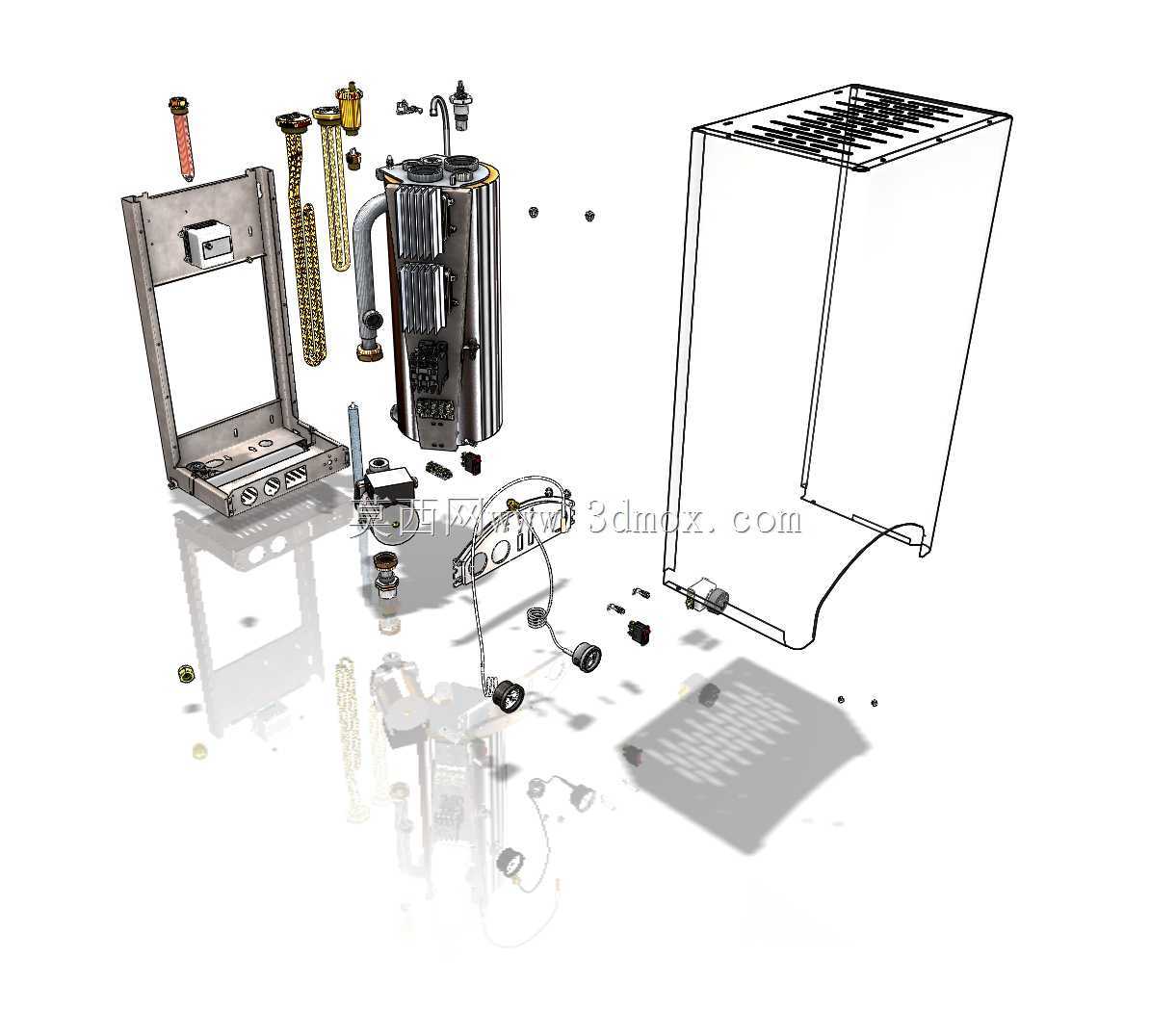

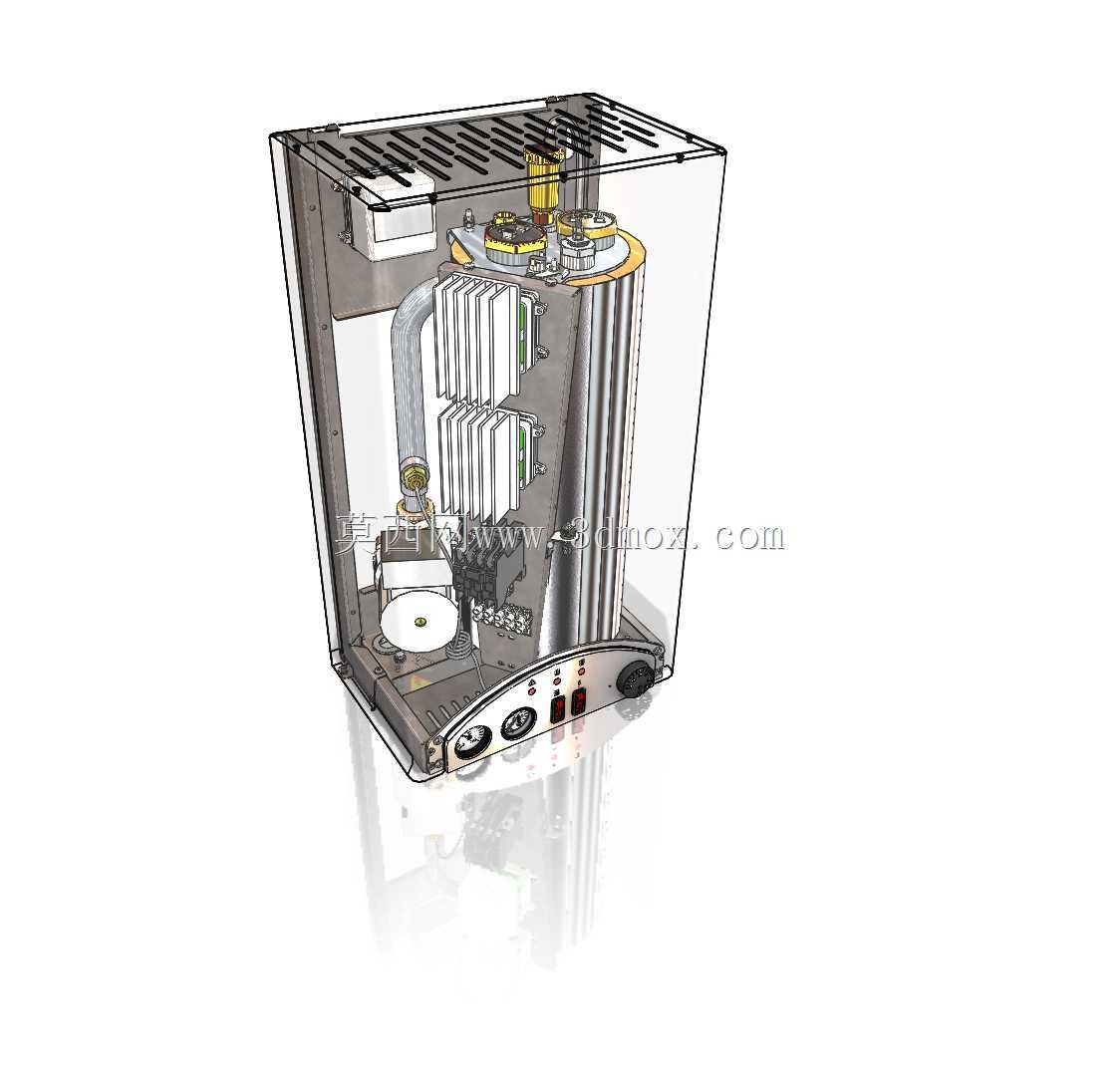

这款壁挂式电加热采暖设备，核心面向分户式供暖场景设计，可覆盖公寓、小型办公场所、临街商铺、小型仓储空间的冬季采暖与生活热水供应需求，适配没有集中供暖管网的独立空间使用。设备采用可控硅调功方案实现功率无级调节，搭配可编程定时控制模块，用户可根据不同时段的用热需求预设运行参数，在保障采暖舒适度的同时降低非必要能耗。设备的功率覆盖1.5kW到6kW区间，适配220V民用供电场景，不同功率档位可对应不同面积的采暖空间，选型阶段可根据围护结构保温性能、空间层高、所在区域冬季室外计算温度灵活匹配对应规格，避免功率选型过大造成的能源浪费，或是功率不足导致的采暖效果不达预期。安装层面采用专用壁挂支架结构，支架做了挂钩式快装设计，安装时先将支架固定于墙面承重位置，再将设备主体挂装锁定即可，无需复杂的现场拼接作业，能大幅降低现场安装的工时成本，同时支架的承重冗余经过校核，可完全承载设备满水运行状态下的总重量，避免长期使用后的坠落风险。从内部结构排布来看，建模阶段做了充分的空间优化，电加热组件、换热流道、控制电路板、水路接口、供电接线端全部做了分区排布，强弱电区域做了物理隔离，既方便生产阶段的装配作业，也给后期运维的部件检修预留了足够的操作空间，无需整体拆解设备即可完成易损件的更换。设备正面预留了操作显示区域的安装位，底部布置了水路进出接口、供电接口与泄压保护组件，所有外接接口的位置都做了安装间隙校核，对接外部管路与供电线路时不会出现操作空间不足的问题。外壳采用钣金折弯成型结构，侧面与顶部预留了对流散热通风格栅，可将设备内部元器件工作产生的废热及时排出，避免内部积热导致的元器件寿命衰减，外壳的防护等级可满足常规室内安装场景的防尘防溅要求，适配厨房、阳台等常见的家用安装位置。设备内置的加热组件采用浸入式电加热结构，换热效率高，同时配套了过热保护、干烧保护、水压保护等多重安全结构，在三维建模阶段所有安全组件的触发逻辑都做了运动干涉校验，确保保护机构动作时不会被周边结构卡滞，保障设备长期运行的可靠性。
