厂区重载牵引式平板转运拖车结构

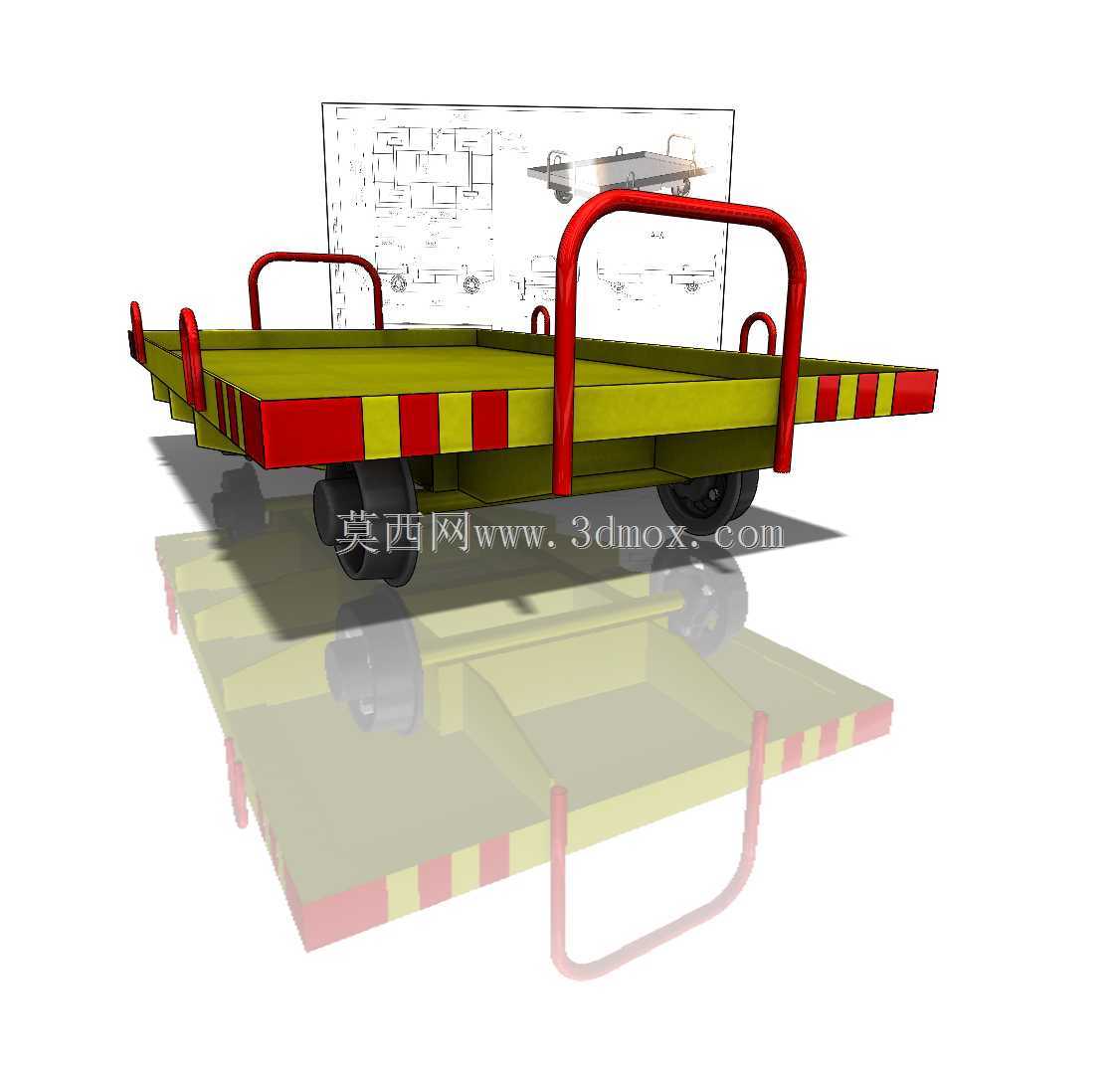

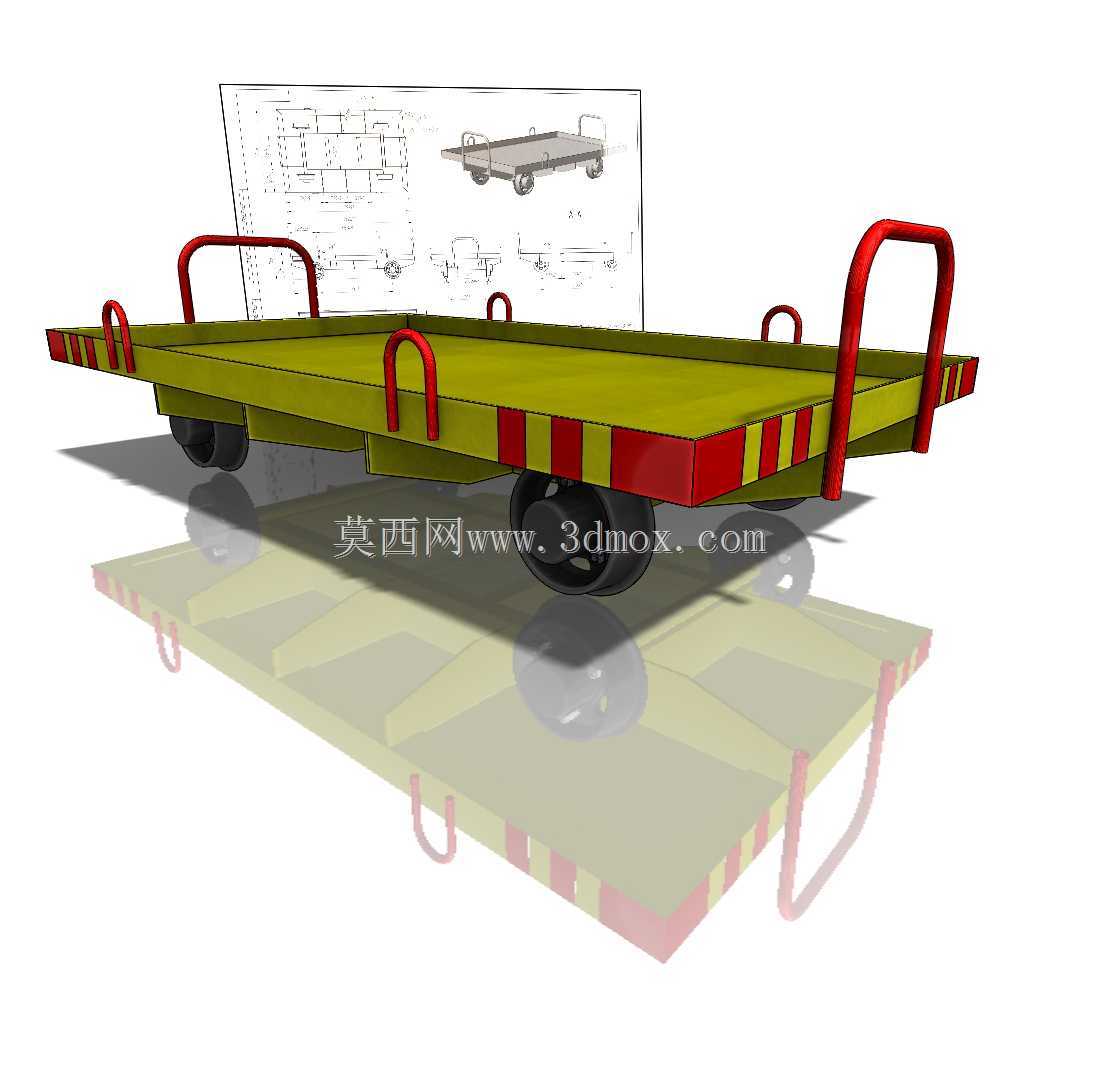

该款牵引式平板转运设备主要面向厂区内部短距离物料周转场景，覆盖生产车间工序间工件转运、仓储库区货品调拨、码头堆场散件集装搬运等作业需求，可配合叉车、牵引车等动力设备完成拖挂行进，适配厂区硬化路面、车间环氧地坪等多种通行环境，无需额外铺设专用轨道，部署灵活度较高。从结构设计逻辑来看，整车采用低台面承载布局，台面主体为框架式焊接结构，主承重梁选用矩形型钢拼接，台面铺设防滑花纹钢板，边缘设置红黄相间的警示条带，用于提升作业现场的视觉辨识度，避免周边人员、设备发生碰撞。台面四周分布多组U型弯管扶手，既可以作为人工推移时的施力点位，也可作为货物捆绑的锚点，配合绑带对堆载货物进行固定，防止转运过程中货物滑落。行走机构采用重载脚轮配置，前轮为转向轮组，可实现小半径转向，适配厂区狭窄通道的转弯需求，后轮为定向承重轮，轮体选用耐磨橡胶材质，兼顾承重能力与行进减震效果，避免压损车间地坪。设计过程中重点考量了承载边界与通行尺寸的匹配，台面高度控制在适配人工装卸的合理区间，无需额外登高架即可完成货物码放，整车宽度适配厂区标准人行通道与消防通道宽度，拖挂状态下的转弯半径经过校核，可满足多数生产车间的通道通行要求。结构细节上，牵引连接部位设置在车体前端，采用通用挂接接口，可适配多数厂区现有牵引设备的连接尺寸，无需额外改制连接件；车体边角做圆弧倒角处理，避免尖锐棱角在作业过程中刮擦过往人员或货物。整车结构无复杂液压、电控组件，后期维护仅需定期检查轮组转动状态、紧固结构连接螺栓即可，维护成本较低，适合大频次、长周期的厂区转运作业使用。建模过程中对各焊接节点、轮组安装位、扶手连接位均做了结构还原，可直接用于结构受力校核、改制设计参考，也可作为厂区物流布局仿真的配套设备模型使用，还原了实际设备的装配关系与外形尺寸边界，能够为相关设备选型、结构优化提供直观的三维参考。
