高精度锥齿轮传动副结构设计

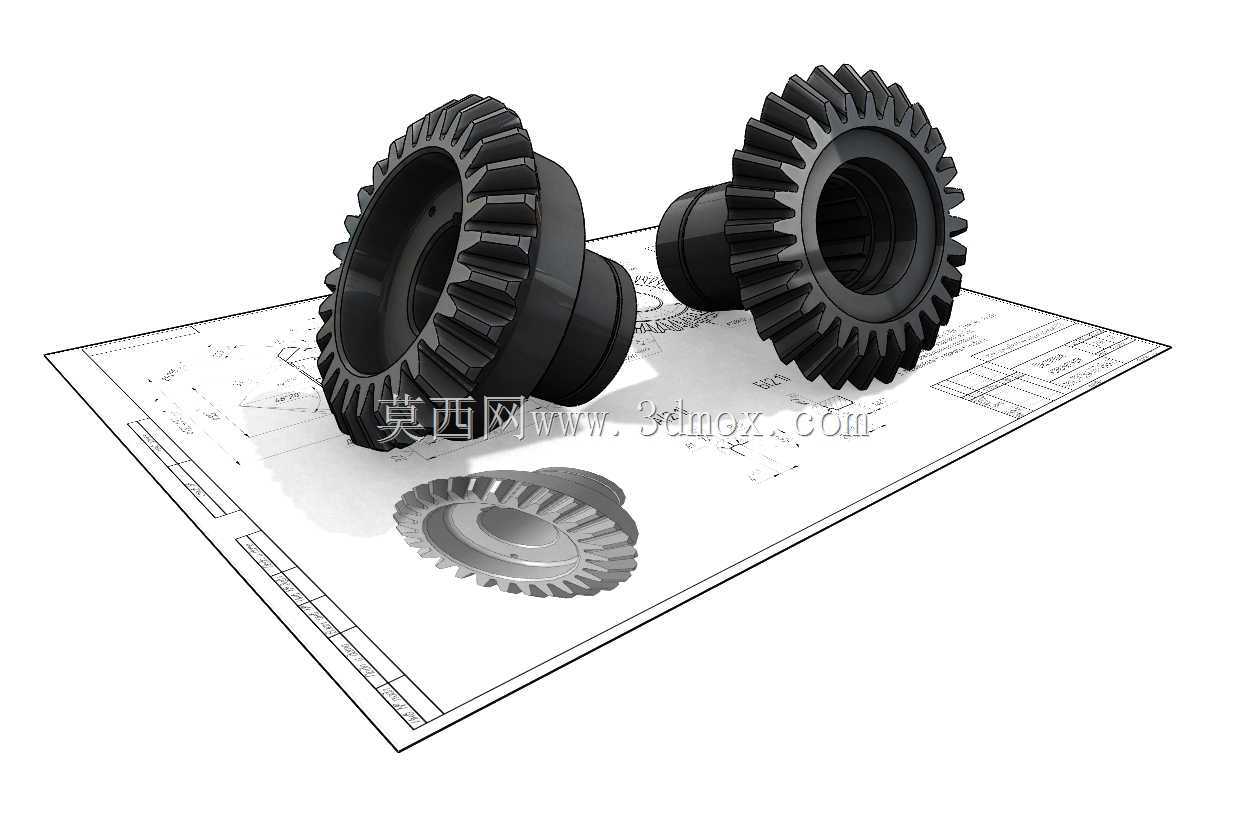

这套锥齿轮传动副主要用于相交轴之间的旋转运动与扭矩传递，常见于差速器、机床分度机构、农业机械传动箱、工程机械行走驱动单元等需要改变动力传输方向的工况场景，可实现两轴呈90度交错布置下的稳定动力传导，适配中低速、中等载荷的常规传动需求，也可通过齿面修形、材质升级满足重载冲击工况的使用要求。从设计逻辑来看，建模过程优先保证节锥面的精准贴合，齿形采用渐开线锥齿廓生成逻辑，严格匹配齿顶高系数、顶隙系数与压力角参数，确保啮合过程中齿面接触印痕处于合理区间，避免偏载导致的早期点蚀、断齿失效。齿坯部分设计了带台阶的定位轴孔与端面止口，安装时可通过轴孔与传动轴的过渡配合实现径向定位，依托端面贴合完成轴向定位，无需额外设计复杂的定位结构即可保证装配后两轮的节锥顶点重合，从结构根源上降低安装误差带来的传动噪音与磨损问题。外形上，两个锥齿轮的背锥面做了平整化处理，既方便加工时的装夹找正，也能在装配时预留出轴承、密封件的安装空间，轮缘与轮毂之间的辐板厚度经过受力校核，可在满足扭转强度、弯曲强度要求的前提下尽可能控制整体重量，降低传动系的转动惯量，提升启停阶段的传动响应速度。齿向方向做了微量的修鼓处理，可补偿安装时的微小角度偏差、轴系受载变形带来的啮合偏移，让齿面载荷分布更均匀，避免轮齿端部出现应力集中。实际应用中，这类锥齿轮副通常搭配圆锥滚子轴承使用，可同时承受径向力与轴向分力，安装时需调整垫片厚度控制齿侧间隙，保证正反转切换时无明显冲击空程，传动过程中轮齿沿齿长方向逐步进入啮合，相比直齿圆柱齿轮的冲击更小，传动平稳性更优，能适配多数开式、半开式传动场景的使用需求，也可通过加装密封壳体、注入润滑脂实现闭式长期免维护运行。建模时还原了齿根圆角、安装倒角等工艺细节，可直接用于装配干涉检查、运动仿真验证，也能作为后续工程图生成、数控加工编程的基础参考，帮助设计人员快速完成传动系的布局校核，缩短整机开发的设计周期。
