密齿密封型金属梅森储物罐盖三维设计

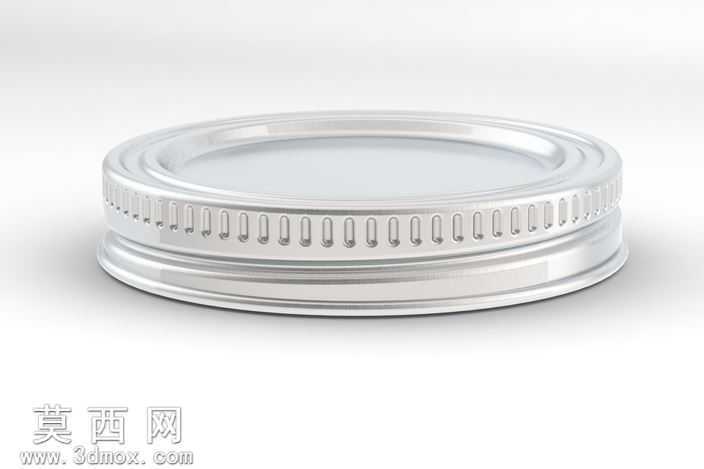

本作品为梅森罐配套密封罐盖的三维建模设计，整体采用食品接触级金属材质的设计逻辑，建模过程中以回转体基础特征为核心，先通过草图绘制罐盖的截面轮廓，精准勾勒出盖体顶部的平整密封面、侧壁的防滑密齿结构、底部的螺纹咬合段以及卷边成型结构，再通过回转命令生成盖体的基础胚体，保证整体结构的同轴度与尺寸精度。针对侧壁的防滑密齿结构，建模时先绘制单个齿形的截面草图，齿形采用内凹的长椭圆造型，边缘做微小的圆角过渡避免锐边，再通过圆周阵列命令沿盖体侧壁均匀排布，阵列过程中严格控制齿间距与齿深，既保证使用者拧动时的防滑摩擦力，又兼顾金属冲压成型的工艺可行性，避免出现过小的内角导致加工开裂。盖体的密封面区域做了微凹的下沉设计，预留出密封胶圈的安装位，建模时对该区域的边缘做了平滑的圆角过渡，保证胶圈安装后能够完全贴合，实现可靠的密封效果，避免储物过程中出现漏液、进气的问题。底部的螺纹段采用标准的瓶口螺纹参数建模，螺纹牙型做了适配金属盖的圆角处理，保证与梅森罐瓶口螺纹旋合时的顺畅度，同时避免螺纹锐边划伤瓶口或使用者手部。渲染阶段采用哑光镀锡金属材质，调整材质的粗糙度与反射参数，还原金属盖的细腻金属质感，对密齿的凹陷区域做了轻微的阴影处理，突出齿形的立体感与结构细节，整体渲染效果还原了真实金属罐盖的视觉质感。设计过程中充分考虑了金属冲压成型的工艺特性，所有转角均设置了合理的冲压圆角，避免出现应力集中的结构，盖体的壁厚保持均匀一致，符合五金冲压件的生产要求，同时兼顾了使用时的手感与密封性能，可直接用于食品储物罐配件的结构验证、开模参考以及产品展示使用。
