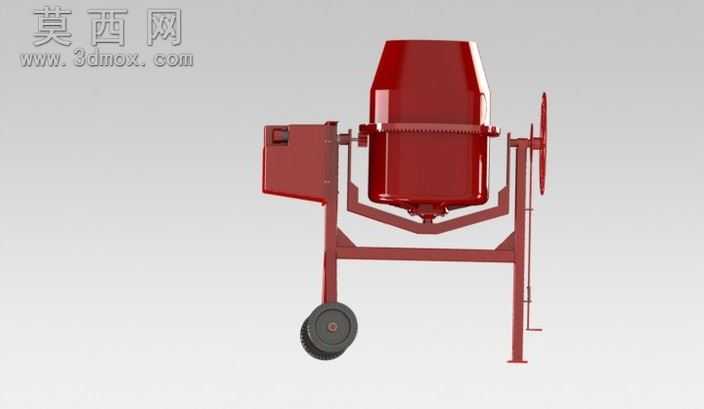

小型移动式水泥搅拌机三维设计模型

本模型为小型移动式水泥搅拌机的三维设计成果，建模过程以还原设备实用功能为核心，兼顾结构合理性与视觉呈现效果。建模阶段首先梳理设备的核心组成逻辑，将整机拆分为搅拌罐体、支撑机架、手摇转向机构、行走轮组、卸料导向结构五大模块，逐一完成零部件的参数化搭建。搅拌罐体采用双段式锥桶结构建模，精准还原了进料口扩口、搅拌段直筒、出料口收窄的形态特征，通过曲面建模工具优化罐体的过渡曲面，避免出现生硬棱角，同时预留了内部搅拌叶片的安装定位基准，符合真实设备的物料搅拌流转逻辑。支撑机架采用方管型材的拼接结构建模，严格按照小型搅拌机的受力分布设计支撑点位，罐体承托支架、手摇轮安装立柱、行走轮固定轴座的连接位置均做了加强筋结构的细节还原，保证虚拟模型的结构逻辑与真实设备的承重需求一致。手摇转向机构部分完整还原了手轮、传动转轴、罐体翻转锁止结构的配合关系，手轮的辐条、转轴的轴肩、锁止卡扣的卡槽都做了精细化建模，可直观展示手动控制罐体倾翻卸料的动作原理。行走轮组采用双轮支撑结构，还原了橡胶轮胎的胎面纹理、轮毂的安装孔位、轮轴的固定结构，搭配机架前端的支撑支腿，完整呈现设备移动时轮组承重、作业时支腿稳定的两种状态切换逻辑。材质与渲染阶段，针对设备不同部件的真实材质做了区分设置：搅拌罐体与机架结构采用亮面红色金属漆材质，调整了漆面的反光度与粗糙度参数，还原工程设备漆面的质感；手轮与操作部件做了哑光金属材质处理，行走轮胎采用深色橡胶材质，调整了橡胶的漫反射参数体现防滑纹理的质感，卸料导槽部分做了轻微的磨损质感处理，让模型更具真实使用场景的氛围感。设计过程中以小型工地、家装施工场景的实用需求为核心思路，简化了大型搅拌设备的复杂结构，保留核心搅拌、卸料、移动功能，整体结构紧凑，零部件之间无干涉，可直观展示小型水泥搅拌机的完整工作原理，也可作为相关设备结构优化、教学演示的数字化参考模型。
