卧式螺带食品搅拌机三维结构设计

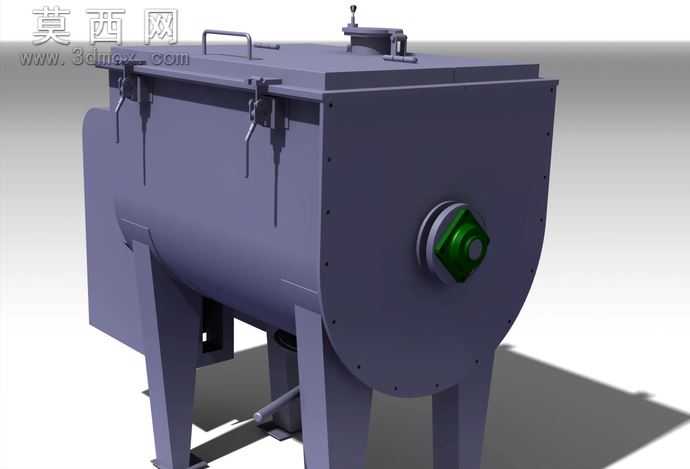

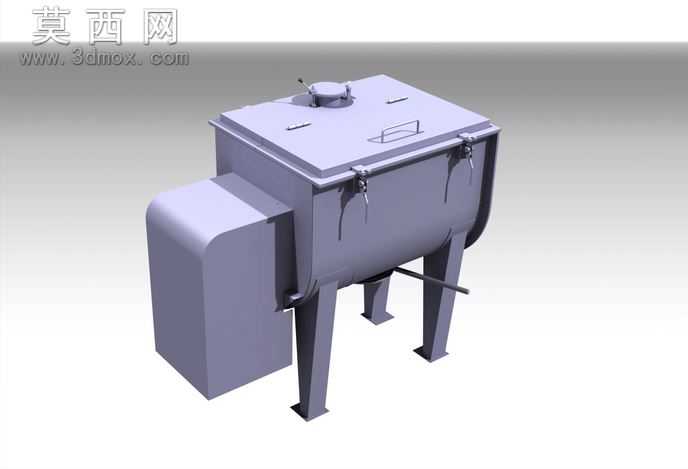

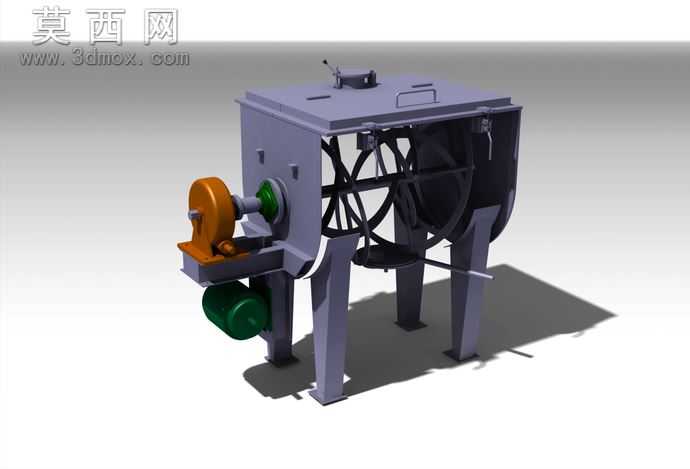

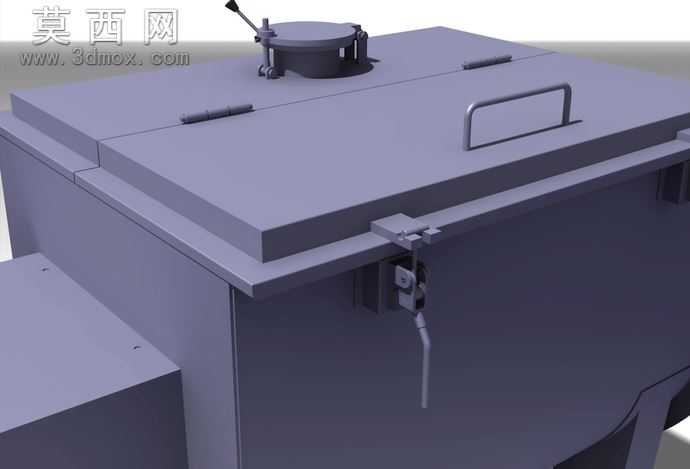

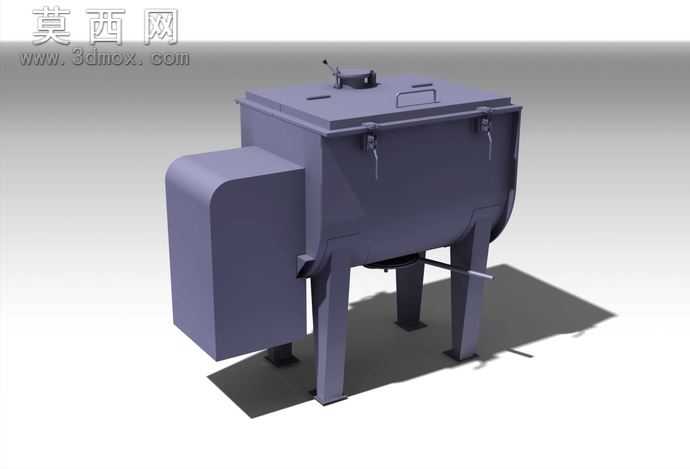

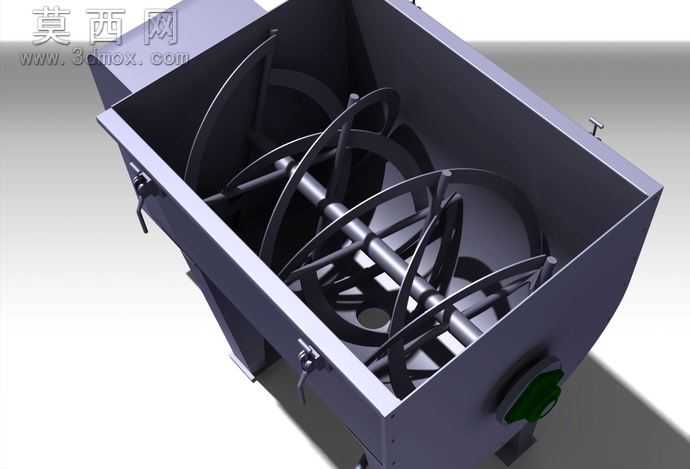

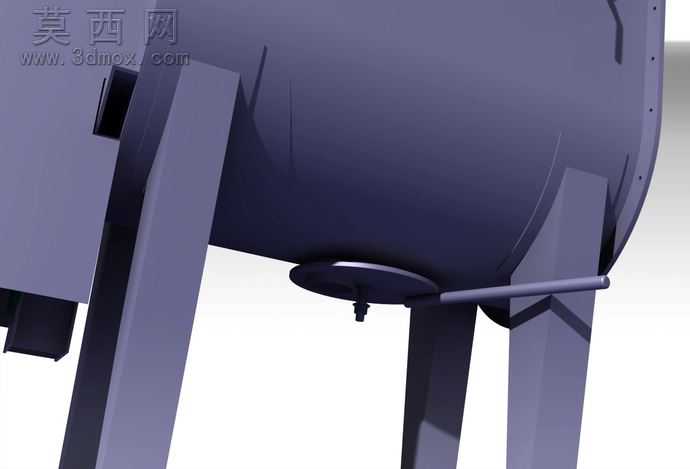

本模型为卧式螺带结构的食品搅拌机，采用三维建模软件完成整体结构的全参数化设计，所有零部件均按照实际加工装配的尺寸比例构建，经渲染后呈现出真实的金属材质质感，清晰展现设备的内外结构细节。模型整体采用U型卧式槽体结构，槽体外部设置快拆式锁扣结构，方便槽盖的开启与闭合，便于设备内部的清洁维护与物料残留清理，槽体底部设置支撑脚架保证设备放置的稳定性，端部设置轴端密封结构与传动连接端，可配套驱动电机实现搅拌轴的动力输入。核心搅拌部件为双层螺带搅拌桨，通过中心搅拌轴固定安装，内外层螺带采用相反的螺旋方向设计，工作时可推动槽内物料形成轴向与径向的复合对流运动，外层螺带将物料沿槽壁向一端推送，内层螺带将物料向中心反向推送，实现物料的快速均匀混合，避免搅拌死角的出现，螺带与搅拌轴之间采用支撑杆件连接加固，保证搅拌部件运转时的结构强度，可承受高粘度物料搅拌时的载荷。设计过程中充分考虑食品加工场景的使用需求，槽体内壁做平滑过渡处理，无卫生死角，所有与物料接触的部件均采用易清洁的结构设计，锁扣结构可快速开启槽体上盖，方便日常的设备清洗与维护，搅拌轴与槽体的连接部位做密封处理，避免物料泄漏与异物进入。模型完整还原了设备的装配关系，各零部件之间的配合间隙、连接结构均符合机械设计规范，渲染时对金属部件赋予哑光不锈钢材质，对密封件赋予橡胶材质，通过光影效果突出结构的层次感，可直接用于设备的结构展示、方案评审、教学演示以及后续的工程图导出加工参考，能够帮助设计人员快速理解卧式螺带搅拌机的工作原理与结构组成，为同类混合设备的设计优化提供直观的三维参考。
