手动式混凝土砌块成型压制模具

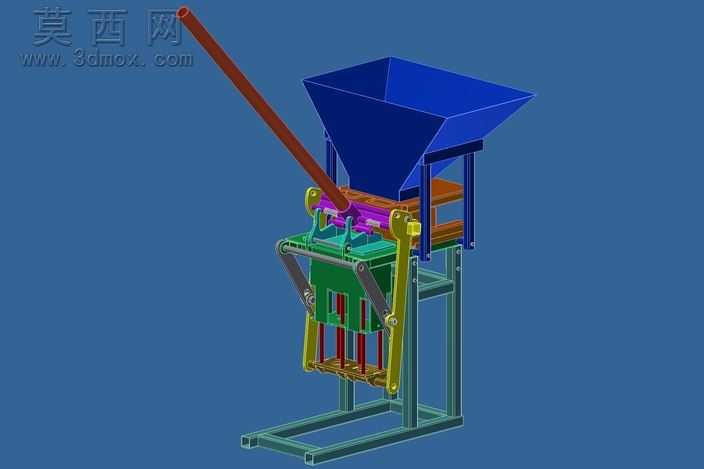

本模型为手动操作的混凝土砌块成型压制模具，整体采用三维建模软件完成全参数化设计，建模过程中严格遵循小型建材加工设备的实际生产逻辑，对每一处结构的装配关系、运动行程都做了精准的尺寸约束。模型渲染阶段针对不同部件做了差异化材质赋予：上方的进料料斗采用深蓝色硬质工程塑料材质，模拟实际生产中耐磨抗冲击的料斗用材；手动操作的长压杆采用棕褐色铸铁材质，还原手动杠杆部件的厚重金属质感；机架与联动连杆结构采用黄绿色金属漆面材质，清晰区分固定机架与运动连杆的结构边界；内部成型模腔采用半透明绿色材质，可直观展示模腔内部的砌块成型空间，方便观察物料填充与压制成型的对应位置。

结构设计上，设备采用杠杆式手动施压结构，搭配多组平行四边形连杆传动机构，将手动压杆的摆动力矩平稳传递至下方的压头组件，保证压头下行过程中始终保持水平姿态，避免压制成型的砌块出现厚薄不均、密度不一致的问题。上方的敞口式方锥形料斗设计为大进料口小出料口结构，可顺畅承接混合完成的混凝土物料，将物料均匀导流至下方的成型模腔内，无需额外的布料辅助机构。模腔部分采用可拆换的模块化设计，可根据生产需求更换不同规格的模腔配件，既可以生产标准实心混凝土砌块，也可更换模芯生产空心砌块，还可适配半块砌块、带企口的墙顶配套砌块的生产需求，满足墙体砌筑过程中不同位置的砌块使用需求。

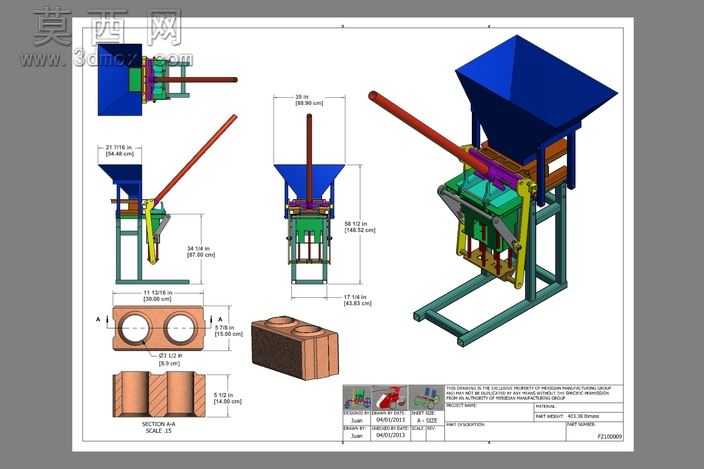

设计思路围绕小型建材生产场景的低成本需求展开，整体无需外接电力与动力源，依靠手动杠杆操作即可完成砌块压制作业，机架采用方管焊接式框架结构，在保证整体结构强度、承受压制反作用力的前提下，尽可能简化结构、降低制造成本，适合小型建材作坊、农村自建房场景下的小规模砌块生产使用。模型完整还原了设备的装配间隙与运动行程，可直接用于设备的加工出图参考，也可作为小型建材设备的教学演示模型使用。
