奇努克K-30空气压缩机结构三维设计

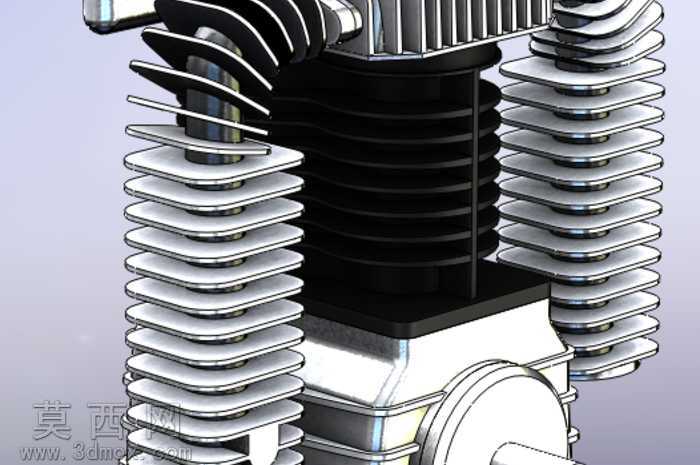

本作品为奇努克K-30空气压缩机的三维数字化设计模型，建模阶段依托SolidWorks平台完成全参数化构建，首先对空气压缩机的核心功能模块进行拆解，将整体划分为多组气缸散热单元、曲轴传动腔体、缸体密封基座三大核心部分，逐一对每个零件进行草图绘制、特征拉伸与布尔运算，确保每一处结构尺寸都匹配往复式空气压缩机的实际运行逻辑。模型渲染阶段采用金属材质与工程塑料材质分层赋予的方式，气缸外侧的多层散热鳍片设置为磨砂铝合金材质，还原真实压缩机散热部件的金属哑光质感，鳍片之间的层叠间隙做了精细化的倒角处理，避免建模过程中出现尖锐棱角不符合实际加工工艺的问题；缸体中部的密封段设置为耐高温黑色工程塑料材质，表面添加细微的磨砂颗粒纹理，模拟橡胶密封件与隔热衬套的真实触感；下部的曲轴传动腔体采用亮面铸铝材质，边缘处做了圆角过渡与分型线刻画，还原铸造壳体的生产工艺特征。结构设计上完整还原了多缸并列式空气压缩机的布局逻辑，三组带散热鳍片的气缸呈对称排布，每一组气缸的散热鳍片都做了等距阵列处理，鳍片的厚度、间距都参考风冷式压缩机的散热需求设定，保证空气流经鳍片间隙时可以带走缸体压缩过程产生的热量；缸体与下部曲轴箱的连接位置添加了密封垫片的结构细节，螺栓孔位呈环形均匀分布，完全符合实际设备的装配逻辑；曲轴箱侧面的端盖结构做了加强筋刻画，端盖中心预留了曲轴输出轴的安装位，还原压缩机与动力源连接的结构特征。设计过程中优先保证模型的装配合理性，所有零件之间的配合间隙都按照机械设计公差要求设定，既没有出现零件干涉的问题，也保留了实际装配所需的合理间隙，同时对模型的细节进行了优化，去除了建模过程中产生的冗余碎面，保证模型可以直接用于后续的工程出图、运动仿真以及3D打印验证，完整呈现了小型风冷空气压缩机的典型结构特征与设计逻辑。
