滚动轴承用滚珠保持架套圈结构设计

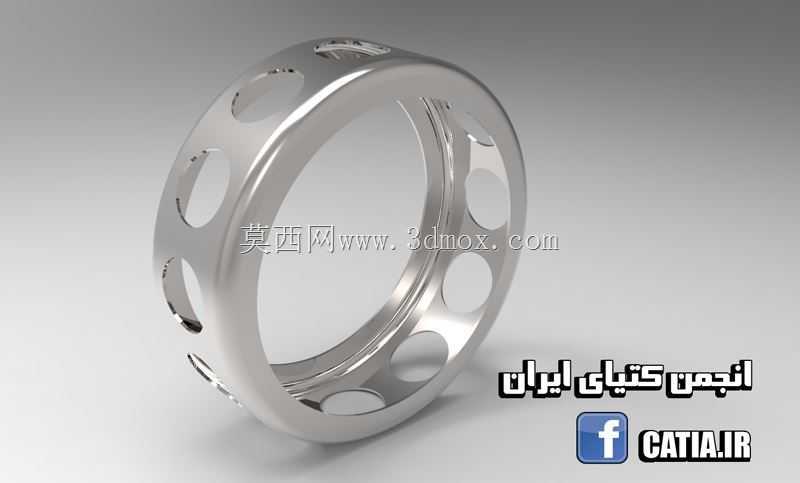

在各类回转传动场景中，滚动轴承的运行稳定性直接决定整套设备的服役寿命，而滚珠保持架套圈作为轴承内部约束滚珠运动轨迹的核心零件，其结构合理性往往是影响轴承动态性能的关键因素。这类套圈的核心作用，是将轴承内的滚动体均匀分隔开，避免滚珠在运转过程中相互摩擦、碰撞，同时引导滚珠在正确的滚道区间内循环运动，部分工况下还能辅助留存润滑脂，降低滚动体与滚道之间的摩擦损耗。从实际应用场景来看，这类结构广泛适配深沟球轴承、角接触球轴承等常见轴承类型，覆盖从普通民用电机、输送辊道到高精度机床主轴、风电齿轮箱等多类传动场景，不同工况下对套圈的壁厚、兜孔间隙、材质选型都有差异化要求。设计这类套圈结构时，首先要匹配对应轴承的装配边界：套圈的内外径尺寸需要和轴承内外圈的挡边间隙适配，既要保证运转过程中不会出现径向窜动，也要预留足够的热膨胀余量，避免设备温升后套圈膨胀卡滞。兜孔的排布需要严格等距，周向分度误差控制在极小范围内，否则会导致部分滚珠受力过载，提前出现点蚀失效；兜孔的孔径要比配套滚珠的直径大出合理间隙，间隙过小会导致滚珠转动卡滞，间隙过大则会造成滚珠运行轨迹偏移，引发轴承振动噪音。从结构外形来看，这类环形薄壁零件的周向均匀分布球形兜孔，整体采用对称式结构设计，壁厚沿周向保持均匀一致，避免高速回转时出现动不平衡量。安装时需要配合轴承的装配工艺，将滚珠逐一嵌入兜孔后再完成内外圈的合套，套圈的轴向宽度要小于轴承内外圈的滚道间距，确保运转过程中不会和密封件、保持架挡边发生干涉。在建模过程中需要重点关注兜孔与环形基体的过渡圆角设计，圆角过小会造成应力集中，在交变载荷作用下容易出现兜孔开裂，圆角过大则会侵占滚珠的活动空间，影响滚动体的正常运转。针对高速运转的工况，还需要在套圈表面设计轻量化的减重结构，在保证结构强度的前提下降低零件自身重量，减小高速回转时的离心力影响，同时兜孔边缘可以设计微小的导油槽，帮助润滑脂在轴承内部均匀分布，提升长期运行的润滑可靠性。
