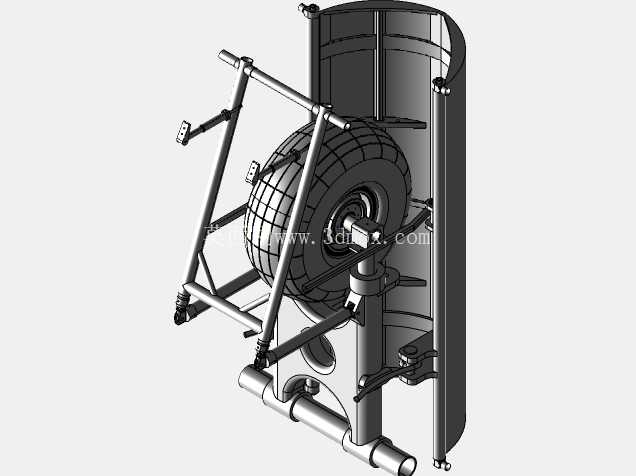

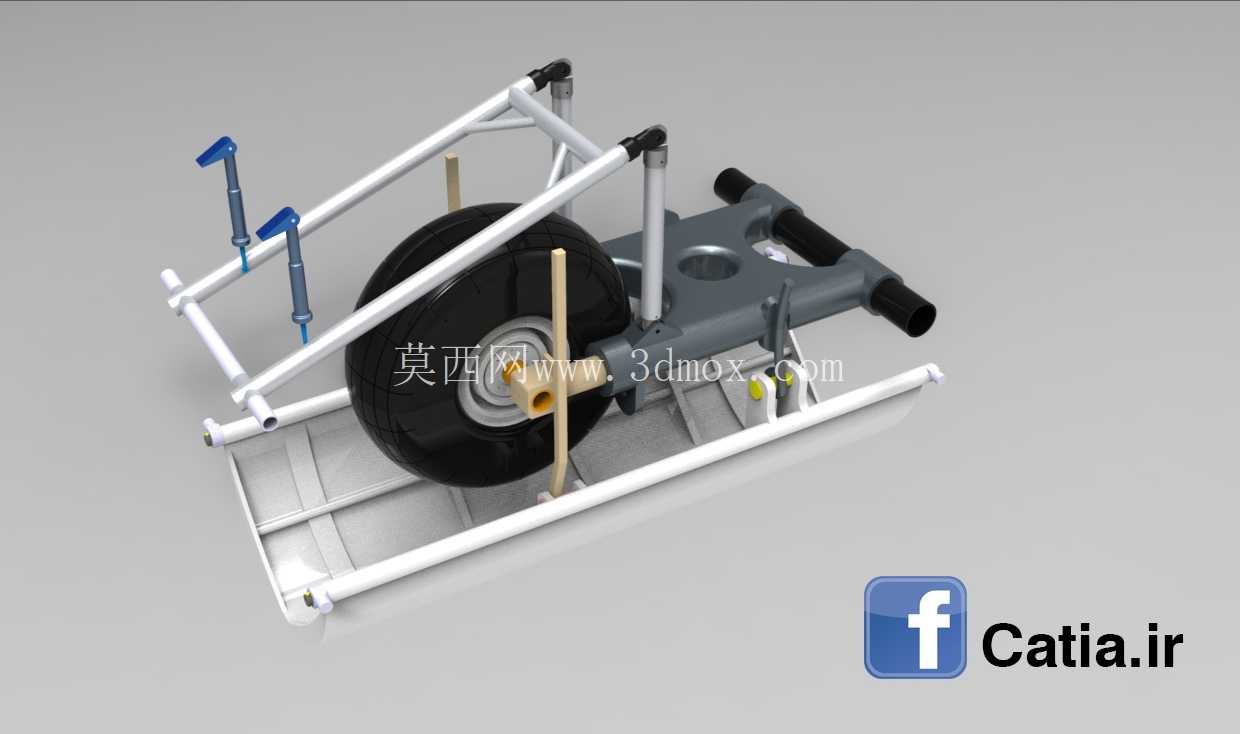

小型飞行器轮式起落支撑结构设计

　　这套轮式起落支撑结构，主要适配轻小型固定翼飞行器、低空作业无人机的起降承载需求，在实际应用场景中，承担飞行器地面滑跑、停机驻留、着陆冲击缓冲的核心功能，是飞行器地面阶段与空中阶段转换的关键承载部件。从结构功能特性来看，整套机构采用主轮单轴承载搭配辅助撑杆的布局形式，核心承载轮采用实心橡胶轮面设计，轮芯配套刚性轮毂，能够承受着陆瞬间的垂直冲击载荷，同时在滑跑过程中提供足够的地面摩擦力，避免侧滑偏移。两侧的斜向撑杆采用薄壁空心管材加工，在保证结构抗弯、抗扭强度的前提下尽可能降低整体自重，撑杆与主承载架、轮轴的连接位置均采用铰接式接头，预留了小范围的转动余量，能够抵消着陆过程中不同方向的偏载力矩，避免连接位置出现应力集中导致的结构断裂。

　　主承载架采用一体化铸造成型的基体结构，基体上预留了多个标准安装接口，既可以直接与飞行器机身下部的承力大梁连接，也可以根据不同机型的安装需求加装缓冲阻尼组件，适配不同起飞重量的飞行器使用。从设计思路层面来看，整套结构优先遵循航空部件轻量化与高可靠性并重的原则，所有承力杆件的截面尺寸都经过受力校核，在满足1.5倍过载冲击承载要求的基础上，尽可能削减非承力区域的材料厚度，主承载基体的镂空位置也经过拓扑优化，去除了不受力的冗余材料，整体重量控制在同承载级别焊接结构的70%左右。

　　安装边界方面，整套结构的横向安装宽度适配轻小型飞行器的机身下部宽度，纵向安装长度预留了足够的轮距空间，保证地面滑跑过程中的侧向稳定性，连接接口的孔位采用通用航空标准间距，不需要对机身承力结构做额外改装即可完成装配，轮面最低点到主安装面的垂直距离经过精准测算，既保证着陆过程中有足够的缓冲行程，也避免离地间隙过大导致飞行器地面滑行时重心过高出现侧翻风险。在实际使用场景中，这套结构除了常规的陆地跑道起降场景外，也可以通过更换轮面材质适配平整草地、硬化铺装场地的起降需求，撑杆位置预留的传感器安装位可以加装轮速传感器、着陆载荷传感器，配合飞控系统实现着陆过程的载荷实时监测，为飞行状态调整提供数据支撑。

　　结构上的所有铰接位置都预留了润滑注油通道，日常维护时不需要拆解整体结构即可完成铰接点的润滑保养，降低日常维护的工作量。主轮的刹车组件安装位采用标准化接口，可以根据需求加装机械式或液压式刹车机构，满足不同滑跑距离的制动需求，不需要对主承载架做二次加工。整套结构的受力传递路径清晰，着陆瞬间的冲击载荷通过轮轴传递到主承载基体，再通过两侧斜撑杆分散传递到机身的多个承力点，避免单点载荷过大对机身结构造成损伤，管材与基体的连接位置采用加强筋过渡，能够承受反复起降带来的疲劳载荷，满足长周期使用的强度要求。
