多关节遥控机器人机械结构设计方案

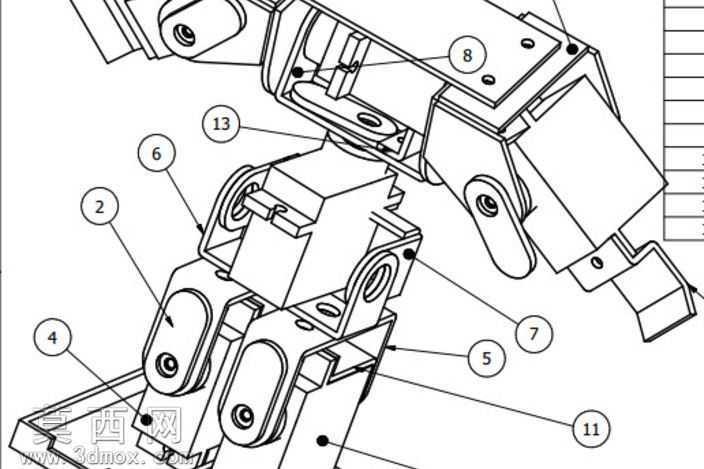

本遥控机器人的三维建模工作围绕模块化关节装配结构展开，采用Autodesk Inventor完成全参数化零件建模与总装配合，建模过程中优先遵循机械结构的运动合理性原则，对每一处铰接部位的转动间隙、连接孔位同轴度都做了精确约束，确保后续虚拟运动仿真时不会出现干涉报错。从装配爆炸线稿可以看到，模型将机器人的执行端、关节连接段、主体基座做了分层设计：编号2、4的部件为末端执行器的摆动臂结构，建模时采用了带圆弧过渡的板件造型，既保证结构强度又避免棱角处的应力集中，材质设定上选用硬质阳极氧化铝材质，表面做哑光磨砂质感渲染，还原轻量化机械臂的真实质感；编号5、7、11的部件为关节连接座，建模时预留了舵机安装槽与走线孔位，所有安装孔都按照标准紧固件尺寸做了参数化驱动，可直接导出工程图用于加工；编号6、8、13的部件为俯仰与回转关节的铰接结构，建模时添加了销轴与卡簧槽的细节特征，装配约束中设置了合理的转动角度限制，匹配遥控操作时的实际运动范围。设计思路上没有追求冗余的外观装饰，全部结构围绕可落地制作的项目原型展开，各模块之间采用快拆式连接设计，方便后续调试时更换不同功能的执行末端；渲染阶段对线稿中展示的各装配部件做了分层材质区分，金属结构件、铰接销轴、内置舵机分别赋予对应的材质属性，光影设置上采用工程图常用的正射视角，清晰展示各部件的装配位置与连接关系，方便制作者对照完成实物组装。整个建模过程没有刻意放大或缩小结构尺寸，所有比例都参照常用遥控机器人的通用规格设定，各零件的壁厚、连接位强度都经过初步校核，能够满足基础的遥控动作演示需求，为后续的实物制作、电路布设、遥控调试提供完整的三维结构参考，制作者可直接基于该装配模型拆解零件图，完成零件加工与整机装配，验证遥控机器人的运动逻辑与结构可靠性。
