视差教委教育轮式移动机器人结构设计

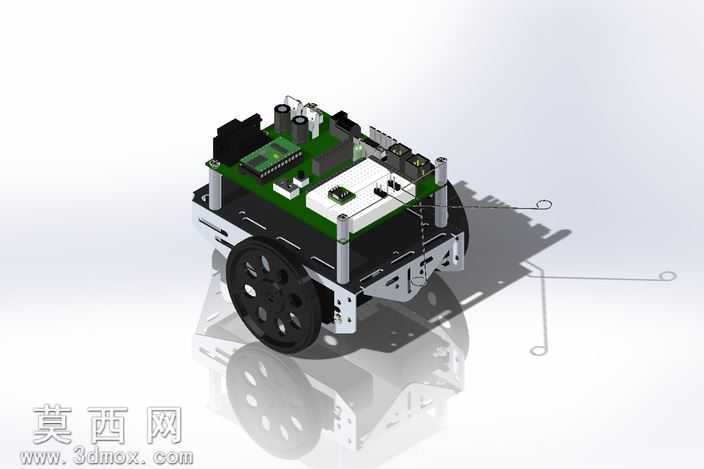

本作品为面向教育场景设计的轮式移动机器人三维建模方案，整体采用分层堆叠式结构布局，以SolidWorks为核心建模工具完成全参数化设计，所有零部件均按照实物加工尺寸1:1还原，可直接用于教学演示、二次开发与结构验证。建模过程中首先完成底部行走机构的搭建：采用双侧大直径橡胶驱动轮搭配前部万向支撑轮的三轮移动架构，驱动轮轮毂做镂空辐条式轻量化设计，轮面添加防滑纹理特征，轮轴与金属支架间预留轴承安装位，保证行走过程的转动顺滑度；底部金属支撑板采用钣金折弯工艺建模，边缘做圆角钝化处理，板上预留多组定位安装孔位，用于固定上层支撑铜柱与驱动电机。中层为电路承载层，采用绿色玻纤PCB板作为主基板，板上集成主控芯片模块、蓝牙通讯模块、电源接口排针与传感器扩展接口，所有电子元器件均按照实际封装尺寸建模，引脚、焊盘、丝印层特征均做精细化还原，板上额外预留面包板安装区域，可满足教学场景下的电路拓展实验需求。上层通过四根等长金属铜柱实现与中层的间距支撑，既为下层电子元件留出散热空间，也可拓展加装上层功能模块。模型渲染阶段采用白模影棚环境，添加地面反射效果突出结构层次感，金属件赋予磨砂铝合金材质，塑料件区分哑光黑、亮面绿等不同材质属性，橡胶轮赋予高摩擦哑光黑橡胶材质，导线采用柔性线缆建模还原真实走线形态。设计思路上围绕教学易用性展开，整体结构采用螺丝与铜柱拼接的无焊接组装方案，所有安装孔位做对齐约束，拆装难度低，方便学习者理解移动机器人的机械结构组成与电路布局逻辑，同时预留多组传感器安装位，可拓展视差测距、加速度计等传感模块，满足不同阶段的机器人教学实验需求，全拉伸行Bo胡须和加速度计的预留安装位也为后续功能升级提供了充足的拓展空间。
