机加工用弹簧式自定心夹紧夹头结构

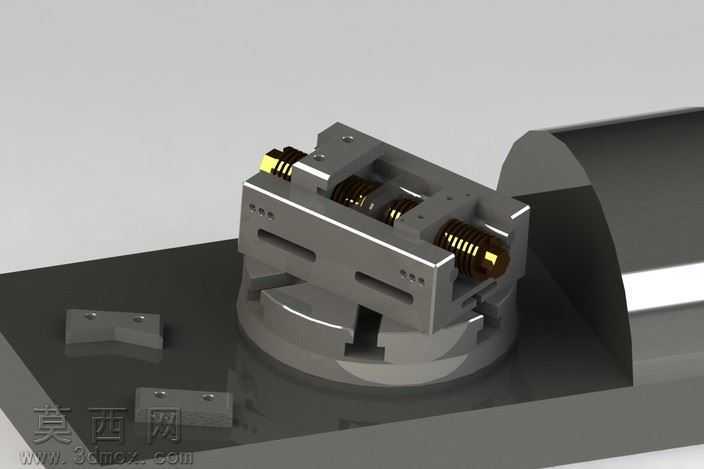

本作品为机加工场景使用的弹簧式自定心夹紧夹头三维模型，整体采用三维机械设计软件完成全参数化建模，所有零件均按照实际机械加工公差要求完成尺寸约束，装配关系完全匹配实际工装的运动逻辑，可直接用于工装设计参考、加工工艺验证以及教学演示使用。模型整体采用自定心三爪夹紧结构设计，核心夹紧单元内置多组圆柱螺旋压缩弹簧，依靠弹簧预紧力提供初始夹紧行程，配合外部施压结构可实现对轴类、套类零件的同轴度定位夹紧，夹头底座采用标准机床接口结构，可直接适配常规车床、磨床的主轴安装位，无需额外设计转接结构。建模过程中对所有运动部件做了干涉检查，弹簧的压缩行程、夹爪的开合角度、定位面的配合公差均经过参数化校核，夹爪的夹持面做了防滑纹理结构设计，可有效提升夹紧过程中的摩擦力，避免加工过程中工件打滑偏移。渲染阶段采用金属材质真实质感还原，夹头主体采用调质合金钢材质表现，表面做了发黑处理的哑光金属质感，弹簧部件采用弹簧钢的亮面金属质感，配合加工场景的深色工作台背景，通过三点布光方案突出夹头的结构层次，清晰展示内部弹簧排布、夹爪导向槽、底座定位结构的细节特征。设计思路围绕通用机加工的快换夹紧需求展开，摒弃了传统卡盘复杂的螺旋传动结构，采用弹簧预紧+外部施压的夹紧逻辑，整体结构紧凑、零件数量少，夹爪可根据不同夹持工件的外形做快换调整，既能够满足圆形工件的自定心夹紧需求，也可通过更换异型夹爪实现异形零件的定位装夹，底座的定位键槽设计可保证夹头安装后的重复定位精度，适合小批量零件的快速装夹加工场景，模型同时还原了配套的夹爪固定压块、锁紧螺钉等附属零件，完整呈现整套夹紧工装的全部结构细节。
