伯恩斯3590型精密多圈电位器三维建模

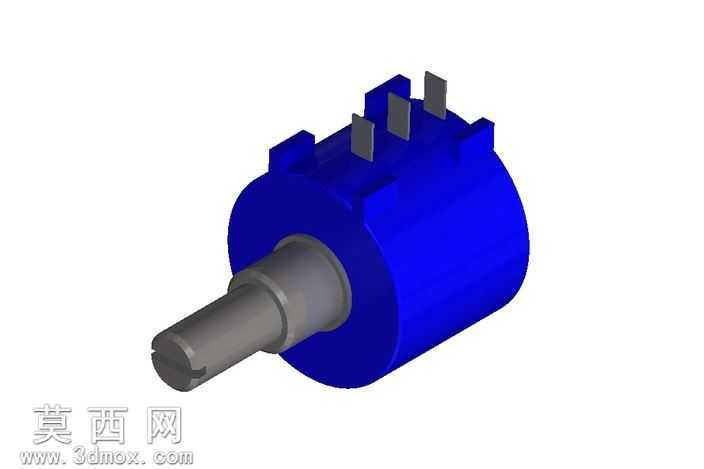

本模型为伯恩斯3590型精密多圈电位器的等比例三维建模成果，建模前期通过游标卡尺对实物电位器的各部位尺寸进行逐一测量，获取轴径、轴长、主体外径、主体高度、引脚间距、安装凸台尺寸等精准参数，为建模提供可靠的尺寸依据。建模过程中首先构建电位器的主体旋转基体，通过旋转特征生成蓝色绝缘外壳的基础轮廓，再对外壳表面的定位凸台、卡槽结构进行拉伸切除与拉伸凸台操作，还原外壳的装配定位结构；针对伸出的金属调节轴，采用多段同轴圆柱叠加的方式构建，还原轴端的开槽结构与轴身的阶梯限位结构，确保调节轴的装配尺寸与实物一致。顶部的三个金属引脚采用拉伸特征制作，还原引脚的厚度、宽度与伸出长度，匹配实际焊接安装的尺寸需求。材质渲染阶段，为主体外壳赋予深蓝色哑光塑料材质，模拟电位器外壳的绝缘塑胶质感，调节轴与引脚赋予银灰色金属材质，添加轻微的金属反光与磨砂质感，还原金属零件的真实视觉效果。建模过程严格遵循实物的装配逻辑，各部件的相对位置、配合间隙均参考实物设置，完整还原该款精密电位器的外部结构特征，可用于电子设备装配模拟、电路布局演示、产品结构展示等场景，模型结构规整，特征参数清晰，能够准确呈现该款精密电位器的外观形态与结构特点，为相关电子设备的结构设计、装配校验提供直观的三维参考。
