田宫线踪循迹智能小车结构设计

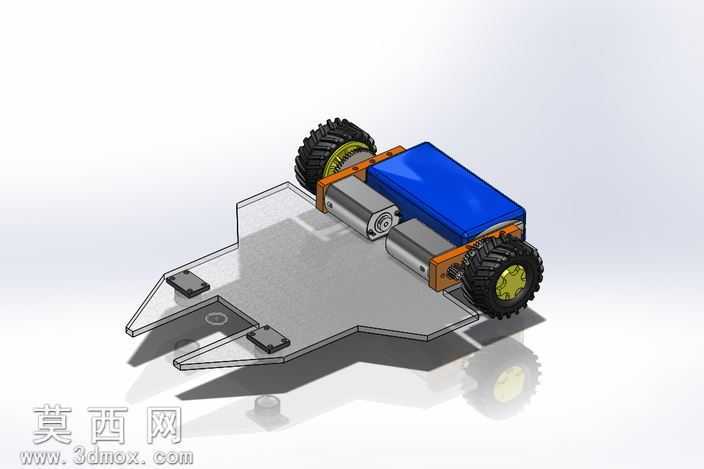

本作品为田宫线示踪循迹小车的三维建模设计，整体采用SolidWorks完成全参数化建模与装配验证，建模过程严格遵循机械设计公差配合规范，确保各运动部件无干涉、装配逻辑符合实物组装流程。模型整体采用分层式结构布局，底部为透明亚克力材质的循迹传感安装底板，前端设计为楔形导向结构，可降低行进过程中的剐蹭阻力，底板上预留了多组传感器安装位，可适配不同规格的红外循迹模块，满足不同赛道的识别需求。动力单元采用双直流减速电机对称布置，电机通过橙色安装支架与上层承载板固定，支架上设计有定位卡槽与螺丝孔位，可实现电机的快速拆装与轴距微调，适配不同直径的轮胎组件。行走轮采用橡胶防滑轮胎搭配塑料轮毂结构，轮胎表面设计有交错的防滑胎纹，可提升在光滑纸面、PVC赛道等不同材质表面的抓地力，轮毂与电机输出轴采用D型轴孔配合，可有效传递扭矩避免打滑。上层承载区域预留了电池仓与控制板安装位，蓝色电池模块采用卡扣式固定结构，无需额外绑带即可完成固定，控制板区域预留了通用安装孔位，可兼容主流的Arduino、51单片机等控制板卡。渲染阶段采用白模光影渲染方案，对亚克力底板赋予半透明磨砂材质，还原真实板材的透光与漫反射效果，金属支架赋予哑光金属漆材质，轮胎赋予黑色橡胶材质，电池模块赋予亮面蓝色塑料材质，通过环境光与定向光的组合打光，清晰呈现各部件的结构层次与装配关系。设计过程中充分考虑了玩具类产品的易组装性，所有连接部位均采用标准螺丝固定，无复杂的卡扣结构，方便爱好者自行组装调试，同时整体重心布置在两轮轴线靠前位置，可提升循迹行进过程中的转向灵活性与行进稳定性，避免高速转向时出现侧翻问题。
