指针式压力表外观结构三维建模作品

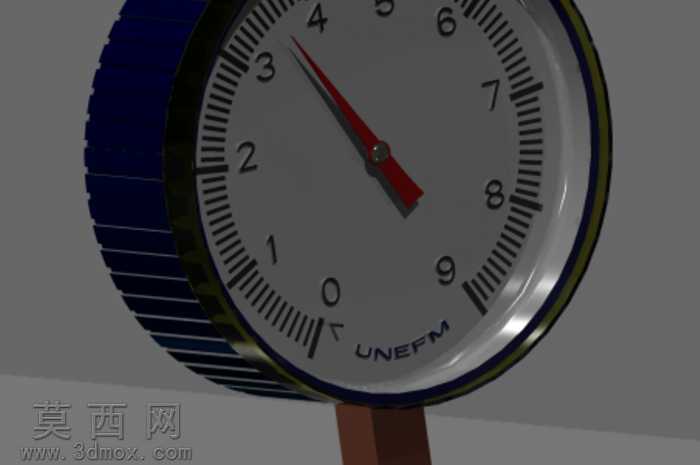

本作品为指针式压力表的三维建模成果，整体建模围绕工业常用径向安装压力表的真实外观与结构逻辑展开，建模过程中首先梳理压力表的核心组成部分，将整体拆分为表盘主体、刻度盘、指针组件、表圈包边、底部连接接头、表壳防滑纹理结构几个独立模块分别制作，保证各部件的装配关系符合真实压力表的结构逻辑。建模时首先完成表盘基底的制作，采用回转特征构建圆形表壳主体，针对表壳外侧的竖向防滑纹理，通过阵列特征实现均匀排布，还原真实压力表表壳便于握持安装的防滑结构，同时控制纹理的凸起高度与间距，避免纹理过于突兀影响整体视觉协调性。刻度盘部分单独构建平面特征，按照0-9MPa的量程范围排布刻度标识，主刻度、次刻度的长度比例严格参考真实工业压力表的刻度规范，同时在表盘下方添加对应标识区域，还原真实表盘的印刷内容布局。指针组件采用拉伸与倒角结合的方式制作，区分指针根部的固定轴结构与尖端的指示端，指针的红色外观材质单独赋予，还原真实压力表指针的醒目视觉特征，指针的安装位置与刻度盘中心完全对齐，保证指示逻辑的合理性。表圈部分采用薄壁回转特征制作，赋予金属镀铬材质，通过调整材质的反光度与粗糙度参数，模拟金属表圈的亮面镀铬质感，与表壳的深色哑光材质形成视觉区分。底部的压力连接接头采用拉伸特征构建方形基座与连接柱结构，赋予深色金属材质，还原压力表与被测管路连接部位的结构特征。渲染阶段采用柔和的环境光搭配定向补光，避免表盘区域出现过强反光遮挡刻度内容，同时调整各部件的材质参数：表壳的深蓝色塑料材质调整适当的哑光粗糙度，金属部件调整反光强度与环境反射效果，刻度盘的白色基底调整漫反射参数保证刻度清晰可读。整体建模过程严格遵循真实压力表的比例尺寸，各部件之间的装配间隙控制合理，既还原了工业压力表的真实外观特征，也通过简洁的建模逻辑保证模型结构清晰，可作为工业仪表类建模的参考案例，完整呈现了指针式压力表的外观结构与视觉特征，满足年级论文对于工业检测仪表三维呈现的需求。
