中柱式旋转踏步螺旋楼梯三维设计

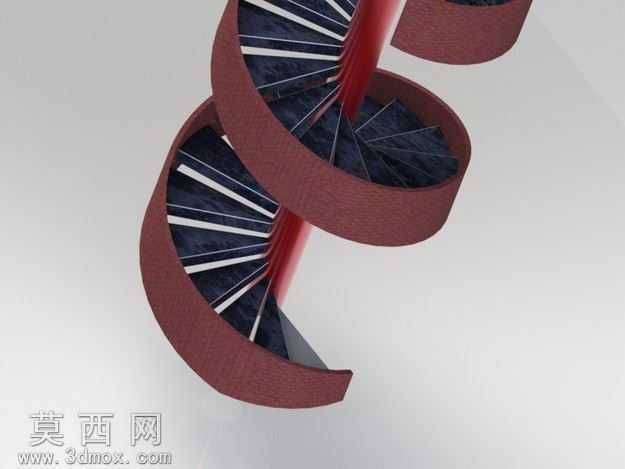

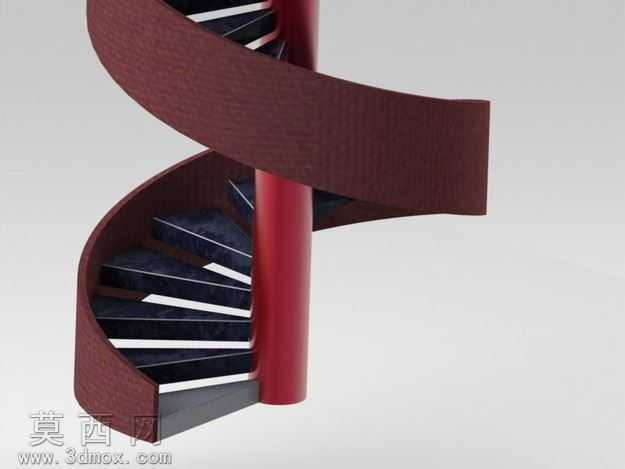

本模型为中柱承托式螺旋楼梯三维设计成果，采用SolidWorks完成全参数化建模与效果渲染，整体围绕中心承重立柱完成螺旋形态的结构搭建。建模过程中首先确定中心立柱的直径与总高度参数，以立柱轴线为螺旋路径的中心基准，设定匹配常规建筑使用需求的螺旋升角与旋转圈数，保证踏步的踏面宽度、踢面高度符合人体工程学的通行要求，避免踏步过陡或过窄带来的使用不便。踏步结构采用一体化建模逻辑，每一级踏步的内侧与中心立柱做贴合约束，外侧沿螺旋路径均匀排布，踏步表面做防滑收边处理，模型中踏步边缘的白色线条即为防滑条的结构示意，还原真实楼梯的安全设计细节。栏板部分采用连续曲面建模方式，沿螺旋路径做扫掠成型，曲面厚度均匀一致，与踏步外侧边缘做完全贴合的布尔合并，保证栏板与踏步的结构整体性，没有出现缝隙或错位的建模问题。材质渲染阶段，中心立柱采用亮面金属红材质，调整材质的反射光泽度参数模拟金属漆面的光滑质感；栏板采用深棕红哑光磨砂材质，适当降低反射率模拟木质或复合材料的厚重质感；踏步踏面采用深灰近黑的哑光材质，搭配边缘白色防滑条的高对比度材质，清晰区分踏步的边界，提升模型的视觉辨识度。设计思路上以演示螺旋结构的建模逻辑为核心，简化了实际工程中楼梯的预埋连接件、扶手栏杆等附属结构，重点突出螺旋曲面的生成逻辑、中柱承重的结构关系、踏步螺旋排布的规律，能够直观展示螺旋楼梯的空间形态与结构组成，适合作为螺旋类特征建模的教学演示案例，帮助学习者掌握螺旋路径扫掠、阵列排布、曲面贴合等三维建模常用技巧，理解参数化设计中通过调整螺旋升角、旋转半径、踏步数量等参数快速修改楼梯整体形态的设计方法。
