摩托车前轮总成结构三维设计作品

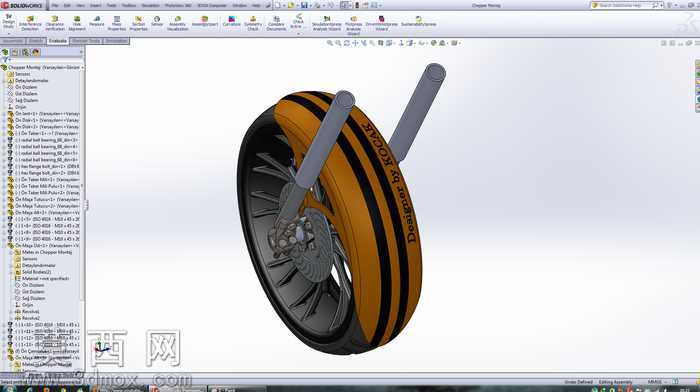

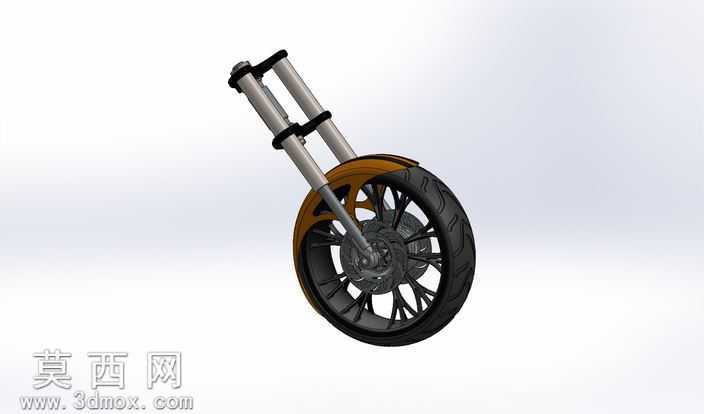

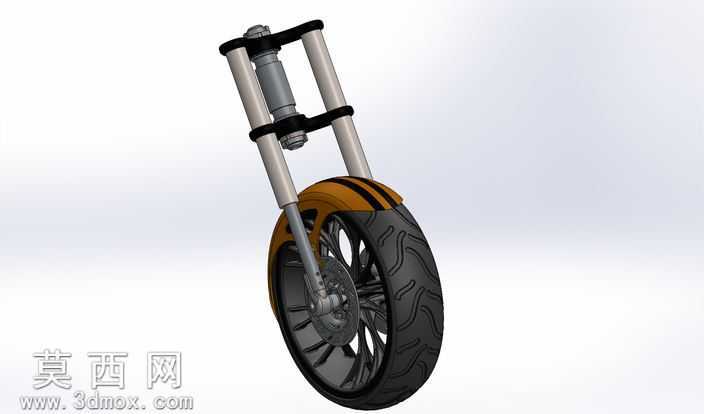

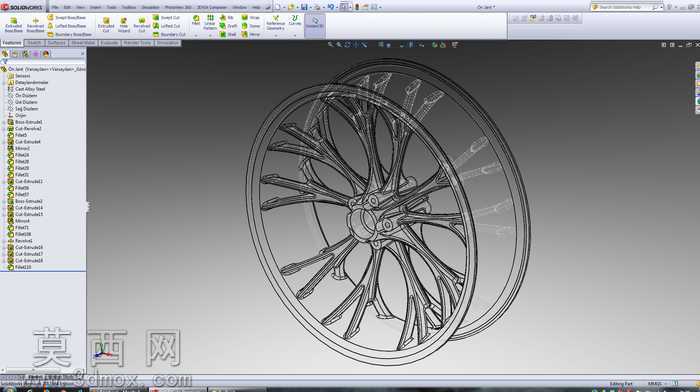

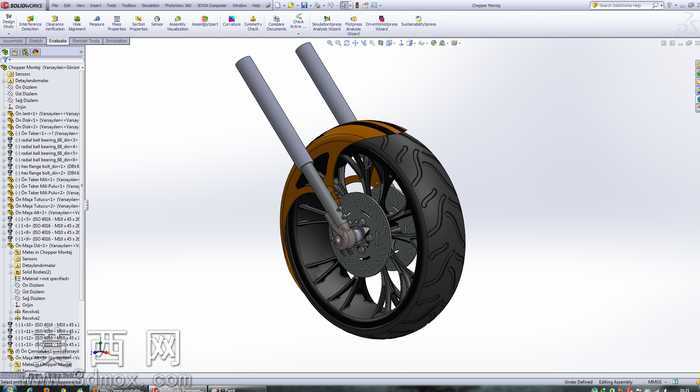

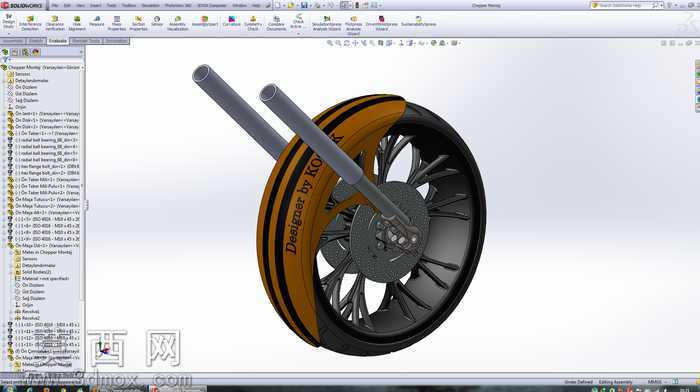

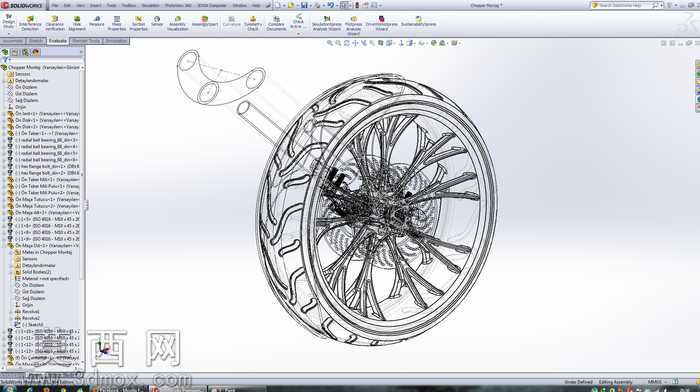

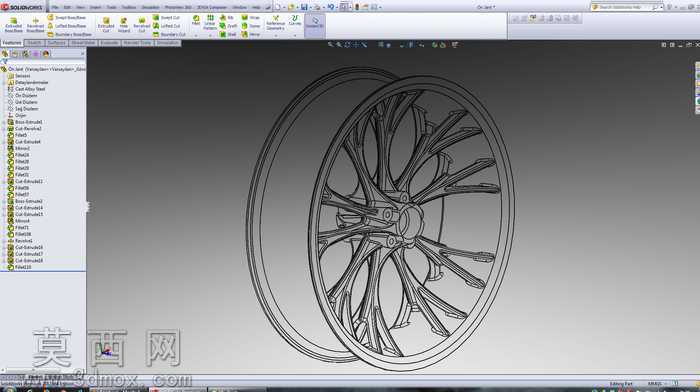

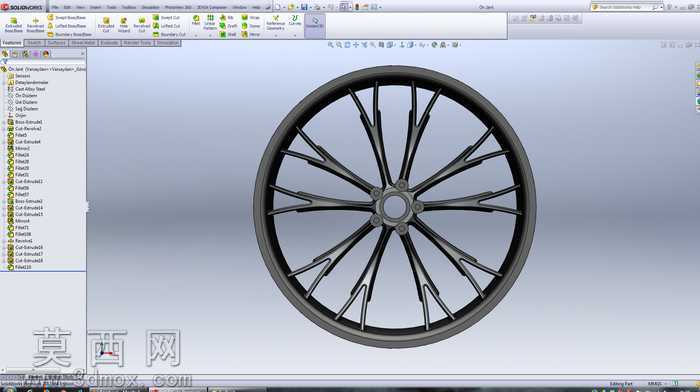

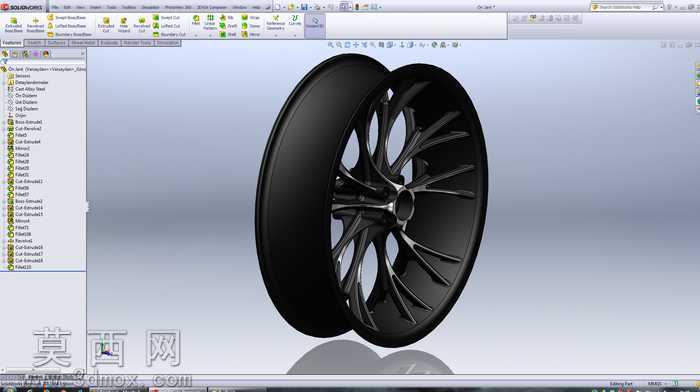

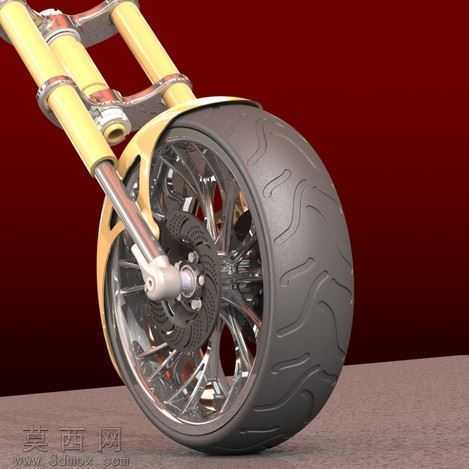

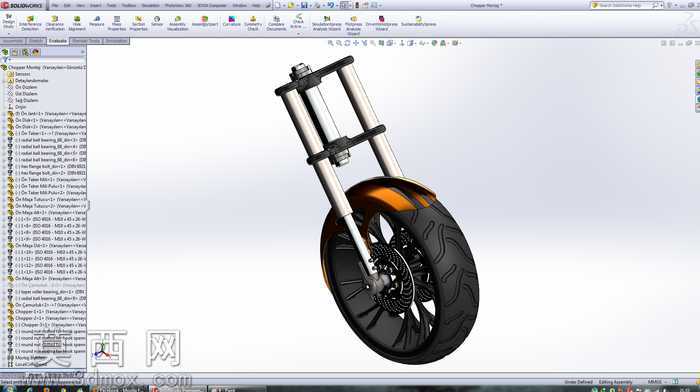

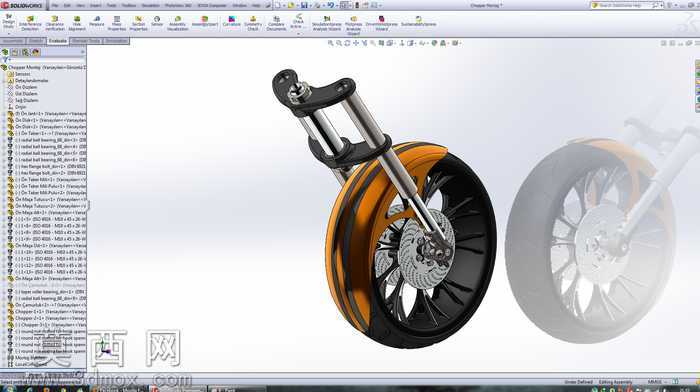

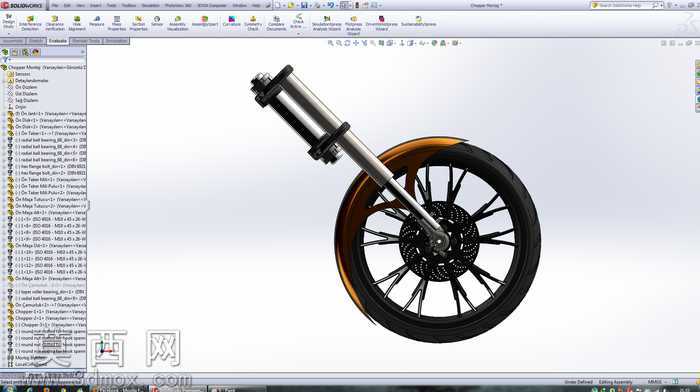

本作品为摩托车前轮总成的三维参数化建模成果，建模过程依托SolidWorks平台完成全流程设计，首先从核心部件的基准定位开始，先绘制前轮中心轴的基准轴线，以此为基础搭建轮毂的旋转特征草图，通过凸台旋转、阵列切除等命令完成辐条式轮毂的主体结构，每根辐条的曲面过渡都做了曲率连续处理，避免应力集中的结构缺陷。轮胎部分采用扫描+放样混合建模方式，先绘制轮胎断面的轮廓草图，再沿轮辋圆周路径扫描生成胎体基础，之后通过包覆命令刻画胎面的防滑纹理与胎侧的标识字样，还原真实轮胎的外观细节。钢圈部分单独拆分建模，轮辋的卡槽结构严格匹配轮胎的装配尺寸，做了等厚度的抽壳处理，同时预留了气门嘴的安装孔位，保证虚拟装配时的干涉检查完全通过。前布局部分包含前减震叉管、制动盘、卡钳组件，减震叉管采用双层套管结构建模，内外管之间做了同轴度配合约束，还原前叉的伸缩运动逻辑；制动盘为通风盘式结构，通过圆周阵列的散热孔特征提升模型的真实感，卡钳的活塞、摩擦片部件都做了独立的零件建模，装配时严格按照实车的安装位置添加配合关系，整体装配体可实现前轮绕轴转动、卡钳与制动盘的位置匹配等运动仿真效果。材质渲染阶段，轮胎赋予哑光黑色橡胶材质，调整了粗糙度参数还原橡胶的磨砂质感；钢圈与轮毂部分分别赋予金属烤漆与亮面金属材质，轮辋侧面的装饰条做了橙黑分色的材质贴图处理，金属部件添加了轻微的环境反射效果，提升渲染的真实度；减震叉管赋予哑光银灰色金属材质，卡钳与制动盘做了铸铁与磨砂金属的材质区分。设计过程中全程遵循自上而下的设计思路，先确定前轮总成的整体外轮廓尺寸与安装定位基准，再拆分各个子零件进行细节建模，每完成一个零件的建模就进行装配干涉检查，及时调整零件间的配合间隙，保证所有零件装配后无干涉、无错位，整体结构完全符合摩托车前轮的实际装配逻辑，可用于后续的结构受力分析、运动仿真验证或者产品展示使用。
